CBN砂轮齿轮磨削

金属狂人 · 发表于 2008-6-2 03:34:36

马上注册，结交更多好友，享用更多功能，让你轻松玩转磨削论坛

您需要登录才可以下载或查看，没有账号？注册会员

×

　　齿轮磨削以往是采用单齿面与多齿面磨削，单齿面磨削虽然可获得较高的加工精度，但效率低，成本高，多齿面磨削虽生产效率高，但其加工质量比单齿磨削差。若采用CBN砂轮磨削，无论采用单齿面磨削还是采用多齿面磨削，采用电镀CBN砂轮或陶瓷结合剂砂轮进行磨削，其效果极为显著：　　CBN砂轮可以制成精度较高的齿形，由于耐用度高，不频繁修整，不需经常调整机床，可获得稳定的齿廊、导程和节距精度。　　可实现高速磨削与高进给率磨削齿面，粗糙度低且不会烧伤，可在提高磨削效率的条件下获得较高的齿轮精度(6~7级)。　　CBN砂轮寿命长，磨削性能好，节约了砂轮更换修整、机床调整和工件检测等许多辅助时间。

gzb860421 · 发表于 2015-7-29 16:17:45

+-0.002的精度，外轮廓直径68，高度70 齿底部R0.150，材料ASP23，这种精冲的冲头可以用磨齿机加工吗？大概费用多少,有专业的忘解答，谢谢！

zkcbnmx · 发表于 2015-8-21 10:57:04

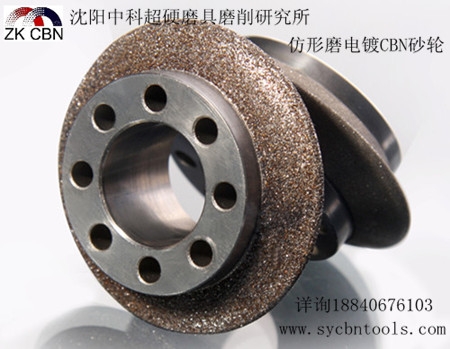

高精度仿形磨电镀CBN砂轮

516670240 · 发表于 2013-11-12 09:54:38

{:soso_e100:}

张国耀 · 发表于 2010-2-15 09:14:09

狂人齿轮不会也研究啦吧！哈哈

huixinchx · 发表于 2010-2-17 19:48:15

凡事都有利与弊，单一，量大的产品用CBN当然很好，但是CBN砂轮价格较高，休整是很麻烦的，费用很高，如果产品批量较少，品种较多建议使用常规砂轮较经济合理~~~~~

yz7297423 · 发表于 2010-2-18 15:50:56

不实际,我还没见过CBN磨齿
精密齿轮本来用量就少
正常情况下刚玉类砂轮就搞定了,没有你说的那么难做
何况行齿,剃齿也可以获得较好的精度(虽然精度略低,但效率要比磨齿高的多)

姜滨 · 发表于 2010-5-7 18:41:36

楼上的，你没见过，不代表没有，这个在国外已经成熟很多年了。在国内也有很多这样的机床。

张国耀 · 发表于 2010-5-8 00:43:34

大多使用刚玉类砂轮磨削！
会有一些使用CBN砂轮磨削大多使用电镀CBN砂轮！
国内目前有好多重量级的齿轮设备的引进！

diamond · 发表于 2010-5-10 18:59:04

磨齿超硬砂轮，国内CBN砂轮用的较多的还是陶瓷或树脂结合剂的，但总体少，因为国内的齿轮加工精度跟欧美不是一个等级（客观的说）；国外用的较多的是电镀成型砂轮或者SG、普通陶瓷砂轮（同时装配电镀金刚石修整滚轮）。国内的磨齿设备只有秦川能和欧美的有一定竞争力，国外的就多了桑普坦利斯、卡帕耐尔斯、利勃海尔、莱斯豪尔、格里森、三菱重工等等。但是齿轮也有很大一部分是铣刀、滚刀、拉刀等刀具类工具加工出来的，江浙的很多小型齿轮制造商都是这样加工出来的。

yashua1000 · 发表于 2010-6-18 15:53:52

CBN齿轮磨砂轮现在在我们国家推广还是有点不切实际。
1、CBN砂轮本身很贵，而且对操作人员要求也很高，产品质量好坏跟参数调整有很大的关系。
2、CBN砂轮的使用主要还是工厂需要单一产品规模大和生产效率要求比较高的企业。
3、现在我们国内加工齿轮在单件数量不像国外那么稳定，国外有的产品一个型号几年都不变；而我们国内往往变化很快，特别是私营企业。
4、齿轮磨模数很多，有的工厂模数多产品规格型号也多但量并不是很大，这样算下来用普通砂轮远比CBN发算。
5、CBN齿轮磨应该不便宜吧？因为我到过很多生产齿轮的企业还真没有看到过这种机床，所以我也不知道价格。其实珩磨也可以到达很高的精度，而且噪音更低。

张国耀 · 发表于 2010-6-18 17:01:53

CBN齿轮磨砂轮现在在我们国家推广还是有点不切实际。
t9 G: n7 ?1 p5 I7 c1、CBN砂轮本身很贵，而且对操作人员要求也很高，产品 ...
& ?# F2 J" C4 W: t1 Kyashua1000 发表于 2010-6-18 15:53

( Q& G0 L6 O: s, X
登录/注册后可看大图

欢迎你的加入，希望可以带来更多方面的齿轮方面磨削知识与大家共同分享！

wiminc · 发表于 2012-1-4 16:43:58

对于小批多件的产品，还是很有优势的/

迷茫的鱼 · 发表于 2012-2-27 17:35:50

现在来说使用CBN砂轮总体成本比普通磨具要高，长远来说超硬磨具还是要大范围使用的。

乘龙舞天 · 发表于 2012-5-22 01:13:03

{:soso_e113:}

西风 · 发表于 2012-5-22 07:54:34

yashua1000 发表于 2010-6-18 15:53
& ]& E, W; ~% ]' k% ?

登录/注册后可看大图
; N7 c& s3 y- d5 ] q
CBN齿轮磨砂轮现在在我们国家推广还是有点不切实际。# Q4 M# R! S9 ]& V u' C9 `" e
1、CBN砂轮本身很贵，而且对操作人员要求也很高，产品 ...

精辟，有经验人士，学习了

mazhen1129 · 发表于 2012-6-27 14:05:08

齿轮的磨削cbn的砂轮接触的还比较少，学习了！

618 · 发表于 2012-6-29 20:54:57

CBN砂轮很贵么我2天用了一个

抚远大将军 · 发表于 2012-6-29 21:49:04

看起来，磨床还是蛮好玩的嘛，但是我们公司磨床作业相当简单，让人没啥激情，更没有成就感，都不想干了！！
