[资料] WASINO新一代的机型DV1

    [复制链接]
发表于 2010-6-1 10:20:09 | 显示全部楼层 |阅读模式

马上注册,结交更多好友,享用更多功能,让你轻松玩转磨削论坛

您需要 登录 才可以下载或查看,没有账号?注册会员

x

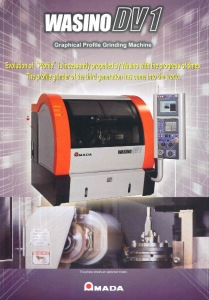

WASINO新的光曲磨-DV1。+ ?8 X: `! v! u% F
采用了CCD相机替代原来的投影仪成像。5 m- I% [: ~% q7 C
CCD相机进行自动图像检测,实现全自动化加工。# L9 a9 b* u( }$ `
在精加工后可通过公关判断功能修整加工的自动化。
8 T3 q5 d4 K- G. b3 L( N: s
5 ^/ N1 {% @. B' O. \. J不过此机型现在不对中国市场销售。
8 {/ N5 r0 }  W1 D6 K& ~' K今年估计我可能会有机会见到此机型,到时再来详解。4 P3 P6 n- k- K! {$ z
+ s: s/ V/ V- p, u, e* j: N4 R8 M
这应该是一个光曲磨未来的发展方向。& j: E; c+ ^/ Z
通过技术的提升也减少员工的操机的技术水平
: Y  J$ V0 W6 n0 z影响加工的质量,全自动化。

DV1

DV1

评分

参与人数 2威望 +40 收起 理由
张国耀 + 20
光磨小许 + 20 感谢分享

查看全部评分

发表于 2014-2-10 19:41:33 | 显示全部楼层
有长见识了呀,呵呵,谢谢楼主的分享呀!{:soso_e179:}{:soso_e181:}{:soso_e100:}
发表于 2014-8-28 21:37:34 | 显示全部楼层
自动化程度应该很高哦!
发表于 2014-8-26 22:28:03 | 显示全部楼层
代理商联系电话是多少?
发表于 2010-6-1 13:28:34 | 显示全部楼层
楼主速度够快的,前几天才看到高先生拿来的资料,正准备上网上查看一下有没有相关的报道和图片,结果被兄弟抢了先了,嘿嘿,还有一种型号叫DV7M 不知道兄弟有没有了解呢  如果兄台真的有机会见识的话到时别望了来给我们解解搀哦!
发表于 2010-6-1 13:32:38 | 显示全部楼层
Amada公司的Wasino DV1成型磨床是一種獲獎的新產品,因為經過技術革新以後能自動實施成型磨削加工。在這種以光學曲線磨床為基本原理的磨床中設置了CCD攝像機以後,就能自動實施微米級高精度和高表面品質的成型磨削。* R) |( t" V1 N" o5 M

! A- b2 U4 J+ \0 U. ?& p其中DV1—P成型磨床具有4個CNC控制軸,而另一種DV1—T成型磨床共設置了7個CNC控制軸。加工時首先在工件和砂輪之間進行優化定位,然後對正負角、凹入和凸出的圓弧、直線和切線等簡單形狀,以及由這些簡單形狀組合在一起形成的極複雜形狀實施高效能成型磨削。
; C' ~+ h. L7 V
& E$ Z! c7 b! b' `; J3 z) PDV1—P 磨床經過革新後的高性能是以往同類產品無法相比的,因為它的無源測量系統能對工件實施高精度檢測。加工時將工件裝夾在磨床上以後,即關閉防護罩。首先由設置在工件正面的高解析度CCD攝像機將其放大,然後控制砂輪對磨削部位作精確定位。在經過電腦系統計算的資料控制下,實施高精度成型磨削。4 B  U) X6 H) p2 l7 R" c6 G4 T

7 V: r; W6 h9 R% A1 x經過粗磨加工後,工件就在CCD攝像機嚴密的監視下按照程式進行精磨。磨削結束後,將工件放大到350倍進行詳細檢測。發現不符合要求的部位即進行修正,直到100%符合要求為止。
' S% N+ Q8 K# D0 h; U                                                        刊載日期: 2009/6/49 s3 E, w& o, H3 [( K: |, V

% |; o! O2 `! F' b
* F2 F9 W/ a" \. \& V2 y 转载于工业器材

点评

这机子和OKAMOTO 720差不多嘛,都是用了CCD成像代替了传统的光学投影机,从而实现了,刀具与加工物自动定位,自动对刀,自己分次加工,实现了自动 化  发表于 2013-5-12 19:50

评分

参与人数 2威望 +20 收起 理由
研磨者 + 10
张国耀 + 10

查看全部评分

发表于 2010-6-1 14:55:22 | 显示全部楼层
嗯 学到了知识!!
发表于 2010-6-1 15:03:06 | 显示全部楼层

+ L( T9 B: H) H$ R2 C5 f/ G
. A0 ^4 M5 s9 F! R; r
! l/ r" N) p5 S. x2 w    还期待你为我们带来更多好的东西以丰富我们版块的内容叱
 楼主| 发表于 2010-6-1 16:20:06 | 显示全部楼层
DV7M还在审核中  早上就发了
发表于 2010-6-1 18:01:32 | 显示全部楼层
DV7M还在审核中  早上就发了
# N7 t; U9 ?/ h9 r% I* J& |听枫舞叶 发表于 2010-6-1 16:20
4 B5 b3 K; [4 ~( F; n# N9 r8 m) A

1 W9 f. V7 m) q- Y  F, K3 k2 A; [
   已通过!今天管理员都忙。影响大家啦!
发表于 2010-6-1 20:11:15 | 显示全部楼层
好东西也是值得我们等待的,如果说让我等一年能开上这个机我也愿等啊
发表于 2010-6-1 21:06:10 | 显示全部楼层
楼主速度够快的,前几天才看到高先生拿来的资料,正准备上网上查看一下有没有相关的报道和图片,结果被兄弟抢了 ...
' S* I: J. Z) y, @, h9 n$ q. m( H光磨小许 发表于 2010-6-1 13:28
3 M" S# |7 E1 [1 Z& O
8 ]: e, H# S, E0 a! s  c" ^
您说的是久米商事的高先生吗?
发表于 2010-6-1 21:20:15 | 显示全部楼层
您说的是久米商事的高先生吗?' m6 Z, J" D/ m7 n) e; h+ H
ASAKUSA 发表于 2010-6-1 21:06
/ ]9 c' O' A' c9 p+ y
( ]* e5 I5 L5 B- e8 B
% x$ q# F) ], l  j) G: A0 R9 W+ E
   是的,WASINO的代理商久米商事的高先生,往往我们可以从他那里获得很多最新的一手信息。
发表于 2010-6-12 10:40:49 | 显示全部楼层
请问WASINO光学磨的法兰,哪有货哪?又便的!:handshake
发表于 2010-6-22 09:44:41 | 显示全部楼层
WASINO公司的研发能力确实是强大,此种机型就是一种质的变化。就像计算机的处理器从刚开始的486直接升到奔腾一样,当然此种设备的价格也不菲,是一般的企业不敢想象的

评分

参与人数 1威望 +4 收起 理由
张国耀 + 4 期待更我的分析与分享!

查看全部评分

发表于 2010-7-30 00:27:33 | 显示全部楼层
都是好机器啊   做这个编程和操机的工资有多少那?
发表于 2010-9-1 11:42:46 | 显示全部楼层
本帖最后由 ttchina 于 2010-9-1 11:44 编辑 ) i$ a2 j6 ]1 m1 I  ^

7 o" D" K2 V8 l$ K5 [好东西啊   有机会一定见识见识,就是不知道他改成CCD后影像会不会对精度造成影响,毕竟光学投影和摄影影像的还是存在实质的区别,虽然最终表现出来的结果是一样
发表于 2010-9-1 12:40:10 | 显示全部楼层
回复 14# ttchina . S6 |" x6 ]# Q
3 {* R- H- q% V; v

* m8 m% v0 k  a& R    既然设计出来了就肯定有他的合理性的,我相信精度没有问题,但是效率就不知道了
发表于 2011-6-26 13:23:51 | 显示全部楼层
这个机器预计什么时候能够进入中国市场,那5P,5T,C8的机器还有市场吗?$ o  t; _; E% h5 {( J& M( r9 Z! m1 T
