[资料] 教你怎么处理对称度不好的冲子

   火.. [复制链接]
发表于 2010-6-7 15:02:00 | 显示全部楼层 |阅读模式

马上注册,结交更多好友,享用更多功能,让你轻松玩转磨削论坛

您需要 登录 才可以下载或查看,没有账号?注册会员

×

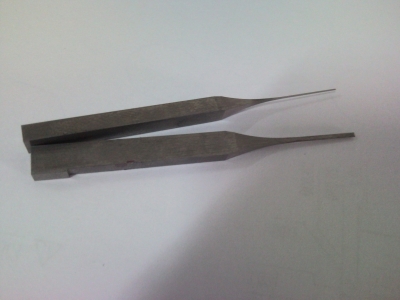

头部0.2*0.18

头部0.2*0.18

6 T8 w- W5 Q" o& t+ B头部0.200*0.018% K# u( L6 h0 H2 m6 @1 `
1 m9 N4 @& R6 M7 o- Z: f

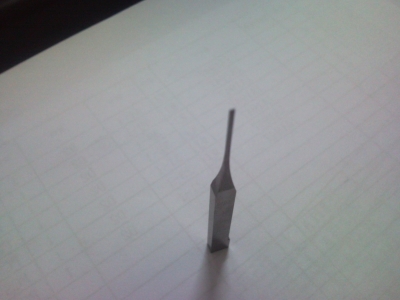

0.2*0.6

0.2*0.6

8 n+ w) b8 q7 b8 E. o' a& e头部0.200*0.600
5 Y# l- t& V# Z2 r+ j6 n7 x( a
4 J! U7 ?3 l  r7 o5 z. O( A6 O7 l8 X
对于头部较小较薄的冲子,加工的时候头部容易变型和弯曲,那么加工完毕后
& I( g6 F4 o* E4 a% c我们动动手还是可以轻易解决的,准备一块块规和布(看视频)大小视零件的
% h5 @/ ]0 K! H大小而定。一般0.03内都可以刮回来,(也要看零件成型面的大小和厚度
' V# \, X3 W2 C/ Y& B7 W用布是好包住块规防止把冲子根部刮伤的。
( F3 Q/ f: O* {7 I 我们推表看哪个面高就刮哪个面的根部,稍用力,直到中心对称为止。:)# L4 Y  h; _: \2 y
0 F5 z. T* u, f. o( v

; {5 I! |( h7 Z) w, U

评分

参与人数 2威望 +43 收起 理由
m1605 + 3 赞一个!
研磨者 + 40 感谢分享

查看全部评分

发表于 2016-9-18 11:50:36 | 显示全部楼层

" G; f, A: @' z8 b& c/ B! b8 C) ^本公司代理克利斯顿砂轮,金刚石砂轮、陶瓷砂轮、树脂砂轮等磨料磨具产品,联系电话:18918219882
发表于 2014-2-8 22:57:48 | 显示全部楼层
感谢楼主的分享,受教了{:soso_e181:}{:soso_e179:}{:soso_e104:}
发表于 2016-11-10 16:06:46 | 显示全部楼层
你这个就是用手板回来的
发表于 2010-6-7 16:38:11 | 显示全部楼层
根部是OK了,可是变形怎么办呢?变形量有多少?再有如果冲子不只是方形的呢?
 楼主| 发表于 2010-6-7 17:09:06 | 显示全部楼层

/ j4 C" B" a6 ~
; d5 s; Z2 A4 T4 |3 n& D2 g
, E- \; `! M9 t4 v2 @* S% ]+ g    不光方行,异行也可以的,当然很复杂的就没有那么好的效果了,这种方法在广东应该是
+ o  ^8 @, E7 g; |没有人用的,你可以试试的,很有效果的哦,变形的太大了也是不可以的,0.03内肯定行,
发表于 2010-6-7 20:13:29 | 显示全部楼层
你的手还真不错,像MM的手,很巧啊
发表于 2010-6-7 21:37:19 | 显示全部楼层
你的手还真不错,像MM的手,很巧啊
2 p" o& R$ [: @' P7 I% H. l. [, N) pquijianf 发表于 2010-6-7 20:13

% t. I. e9 |7 [& S* V. p7 ~! B
5 M4 f  v2 {5 ]! n. X
    楼主的手都看那么仔细!" d3 G( G2 @6 Q0 G, g" j
呵呵!你一提醒我也看啦一下!:lol
发表于 2010-6-8 00:04:22 | 显示全部楼层
不光方行,异行也可以的,当然很复杂的就没有那么好的效果了,这种方法在广东应该是
3 k& |  j% q# w* u, w没有人用的 ...! i7 x3 Q- [9 P+ f' f
fanchuan 发表于 2010-6-7 17:09
! ^1 L+ l' X/ n) O

( X6 Q. e# \/ {# {2 k) H/ u6 H; R) l
    其实我们很早就采用过这样的方式处理变形,尺寸会有所变动,但是用平校对称度的话我认识对称度是好了,但也只是根部OK,头部变形肯定会比较大,比如我们现在的客户要求就是变形量0.3厚的变形8UM以内,所以我们必须控制变形量,对于尺寸的保证我们的做法是外形加余量,冲子刀口做好之后先校正变形,变形OK后再检测尺寸去修冲子外形。
发表于 2010-6-8 08:57:13 | 显示全部楼层
这种方法,很早就用了,只是给工件施加部分内应力,让变型反弹回来。不过楼主用块规有点委屈这么好的块规了。用个细合金锉刀轻刮两下0.05也能搞过来。
发表于 2010-6-8 09:59:43 | 显示全部楼层
同意楼上的意见,以前我们就是用的挫刀,轻轻捅几下就好了,效果很明显.
发表于 2010-6-8 10:14:17 | 显示全部楼层
:'(:'(谢谢楼主,我上次做了个就是偏心了,搞得我用垫片移正过来,搞了我大半天
 楼主| 发表于 2010-6-8 10:46:55 | 显示全部楼层
这种方法,很早就用了,只是给工件施加部分内应力,让变型反弹回来。不过楼主用块规有点委屈这么好的块规了 ...  I& Z# p' H; a# y
lzt5018 发表于 2010-6-8 08:57

3 X$ ]: A4 ^% g; S+ R% J. ^3 N

; ~( }; x+ @9 k, e7 l* t    我们李师傅说的不错,难得见到你呢.我要回昆山了!!
发表于 2010-6-8 15:10:50 | 显示全部楼层
这种方法我们不提倡用,国内、美国的还能混混,日本对此比较苛刻,我们就是这样一点一点损失日本客户的,处理过的凸模两边应力会产生变化。
发表于 2010-6-8 16:39:20 | 显示全部楼层
你???我老李
发表于 2010-6-8 21:30:27 | 显示全部楼层
你???我老李( v: j% P9 P. [
js3305 发表于 2010-6-8 16:39
1 Z+ p  X. ^1 [% K- u5 `8 w. G
  `! }% d, y* P6 k9 R
6 `: O5 ~7 I; ]9 ]8 l( O0 V5 t! D
    要说什么呢,是不是又碰到一个战壕的兄弟了
发表于 2011-5-19 14:13:53 | 显示全部楼层
非常好,领教了,谢谢
发表于 2011-5-19 21:21:54 | 显示全部楼层
真是夠大開眼界的!這種用法在我們工司沒有人用過說..真是世界無奇不有@@
发表于 2011-6-7 18:06:10 | 显示全部楼层
我也是用这方法处理变形的、但我们用的是废乌钢刀刮的
