大家来看看工时多少

  [复制链接]
发表于 2010-6-17 22:08:07 | 显示全部楼层 |阅读模式

马上注册，结交更多好友，享用更多功能，让你轻松玩转磨削论坛

您需要 登录 才可以下载或查看，没有账号？注册会员

x
本帖最后由 光磨小许 于 2010-6-18 00:35 编辑 0 m" ~2 X5 }7 i& n. B: c( J+ y

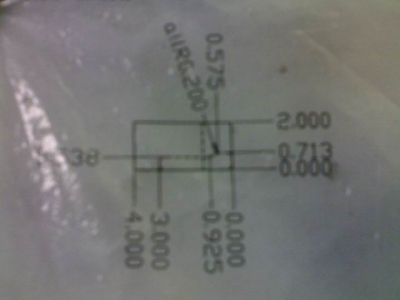

; `! O- u; B& r+ E. i0 x. a' B) i 2.jpg
9 Y: j! I1 s: t7 `, E

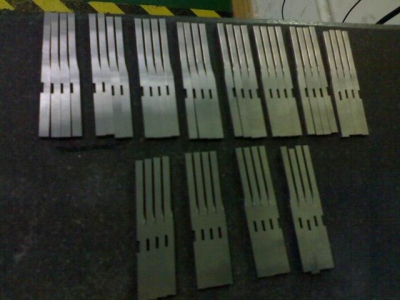

3 K1 Q& ?, H4 Z+ W- C+ O7 j: v 1.jpg
! p8 O! I+ r$ Z/ s) w( _$ R# J$ s# C
工件如图，总数量56件，其中48件刀口长度20MM，8件刀口长度15MM.，为了PG加工后面R角方便，冲子先只撞了一个面，3.0那个位置到位，另一个方向磨床未加工，先由PG接2-R0.2的R角。大家看一下，这56件R角加工用你们各自的加工方法要多长时间。+ @  e  t( F0 F: J# y) q: r
PS，只精修，开粗时间不算在内。装夹方法和工具不限，全程自己一个人自己装夹。
回复

使用道具 举报

 楼主| 发表于 2010-6-21 01:07:53 | 显示全部楼层
这个大家都不愿意参与么，呵呵，我的加工时间总共为75分钟，大家说说看自己的加工时间呢
回复 支持 反对

使用道具 举报

发表于 2010-6-21 07:31:35 | 显示全部楼层
这个大家都不愿意参与么，呵呵，我的加工时间总共为75分钟，大家说说看自己的加工时间呢/ i6 ~7 w3 [3 N  Y
光磨小许 发表于 2010-6-21 01:07

2 {, h3 |8 }$ g# x" S; D% f
登录/注册后可看大图

* D) P' p3 T3 D- }
2 e: [# S0 `: H( H: R8 M/ ^/ r; V7 E: ^! y' L9 d8 G( L# P& m# W
    做PG的实在太少。知道我们论坛的估计也不多…
回复 支持 反对

使用道具 举报

 楼主| 发表于 2010-6-22 00:23:48 | 显示全部楼层
做PG的实在太少。知道我们论坛的估计也不多…9 n( T8 T# @" m& [7 H& n
醉清风 发表于 2010-6-21 07:31
* \$ u) G9 t* N, M3 ?

登录/注册后可看大图

1 g! K, s" u/ H% p$ f0 z4 H9 b7 o' N  C9 f0 H: ^

8 Z0 |; w3 e; s! t" J: ?# f+ @    其实坛子里高手挺多的，就是多数不愿意现身。
回复 支持 反对

使用道具 举报

zlxqwyd
发表于 2010-6-29 21:41:05 | 显示全部楼层
大概60分钟。。。
回复 支持 反对

使用道具 举报

发表于 2010-6-29 21:56:09 | 显示全部楼层
上面那位56支75分钟就可以做出来哦   实在是厉害 要是我做的话至少要10小时哦
回复 支持 反对

使用道具 举报

发表于 2010-6-30 13:34:07 | 显示全部楼层
本帖最后由 fanchuan 于 2010-6-30 13:36 编辑
6 ]+ e0 t- |+ r( Z
3 s0 Z. Y' I6 T; O/ A8 S0.2的R我们不开粗。我们可以计算跑直线1分种跑2.0MM、
: P0 S5 y% j4 U, o" z* x! W: i20秒可以跑完Ｒ０.２　用强磁装夹一次一排２８个　　8 r5 ^$ x1 y, o3 ^& h" D9 T
４.０００ＭＭ*２８个　间隔０.５　计约１２６长，（加工4 u# V6 X( }% u9 s( w
后面的R时机台摆斜几度。就不会碰到主轴的），两块强磁来做，: y- r; s2 d  J. X0 V0 d9 d8 m" u
就是28PCS*２０秒*2（2—R）/60=18.6分钟*2板零件( p3 g2 [$ K- I/ J9 a
就是37.2分钟，中途换砂轮加对刀5分钟共计42分钟，如上计算
8 c- @: w& z. e5 D应该可以完成，要不？我们也做批这样的零件试试？:lol
. k5 [' g1 @0 d- |  本人观点，供参考，应该可行！！:)
回复 支持 反对

使用道具 举报

 楼主| 发表于 2010-7-1 00:55:25 | 显示全部楼层
0.2的R我们不开粗。我们可以计算跑直线1分种跑2.0MM、
0 \- y0 L/ H4 `4 `) {20秒可以跑完Ｒ０.２　用强磁装夹一次一排２８个　　 ..., S) g0 Y) m& B5 E
fanchuan 发表于 2010-6-30 13:34

% x* i8 }: @) l, h% x
登录/注册后可看大图

9 B1 I) C: Y8 `; l) A# Z8 X$ E& W7 s8 z7 D- _% j0 o
1 i( O- r1 a$ I  A9 O
    0.2的R角不用开粗如果只跑一刀的话多多少少会有点让刀的，这样精度就没法保证了。按照你的算法，基本可行。
7 G% i* A! L* w# Q( }7 W我的实际加工中，跑程式的时间与每次移动对工件的时间实际计算大概是23秒一件，不过我们的磁台不够你那么长，一次只装夹12件，另外还有一部分的刀口长度不一样，所以还要加上一次调行程的时间，再有就是我只一个磁台一个人装夹，每次十二件，做完十二个R角后换一次刀，每二个磁台上去后第一个R角不用换刀和对程式，所以总时间75，如果用多几个磁台的话就可以省去几次换刀对刀的时间，我估计时间跟你算是就差不多少了。
回复 支持 反对

使用道具 举报

 楼主| 发表于 2010-7-1 00:57:51 | 显示全部楼层
上面那位56支75分钟就可以做出来哦   实在是厉害 要是我做的话至少要10小时哦' s# g, Y. }6 s1 S3 i* I, @5 a6 k
372899499 发表于 2010-6-29 21:56
( w$ M6 x% V1 S3 h3 _/ E

登录/注册后可看大图
3 C5 V4 x! a1 p2 A5 [
5 @  G  z- R2 |% x! e' [

' I; s) B+ b7 Y    10个小时你有点太夸张了，如果你的机台与工作环境都比较熟悉，就算你跑F0.2那也用不了那么长时间的，要对自己有点信心。
回复 支持 反对

使用道具 举报

 楼主| 发表于 2010-7-1 01:02:54 | 显示全部楼层
9 @0 {+ D2 ~8 u' Y8 Q+ W' z

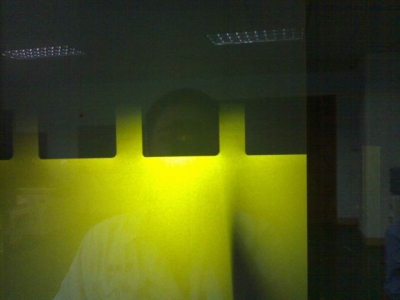

3 Y) L$ Q* A; x 调整大小 201006111057.jpg 5 I  C: {7 k- @) }6 R

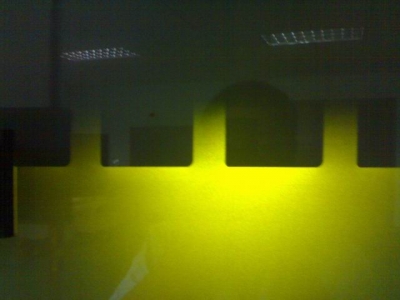

  l9 ~6 X' m% X% ?$ K# F" y 调整大小 201006111058.jpg # h( z0 [) m/ q! g$ o6 G
: \* ]3 F7 ]9 J$ G# J  h* v, S1 P

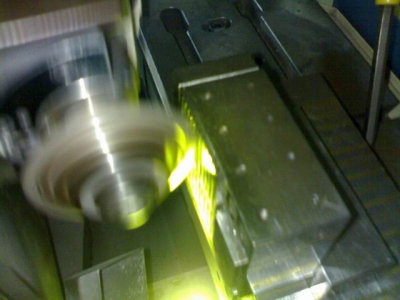

调整大小 201006111059.jpg
( T" A8 v9 T: Z$ {+ p( |

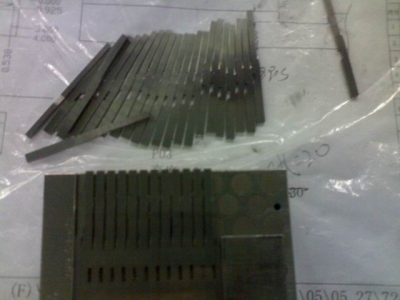

4 z* I7 U  F5 p 调整大小 201006111060.jpg / [/ }! J2 X/ u7 x6 A8 _# ^6 w

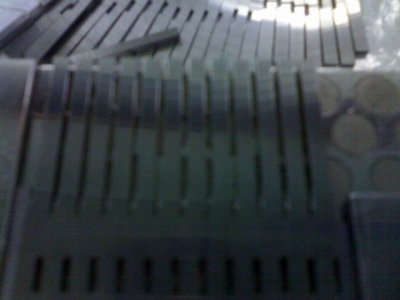

5 c" K, ~1 L. u* W 调整大小 201006111061.jpg 7 _0 w3 K5 V  N6 e6 ^1 B7 y

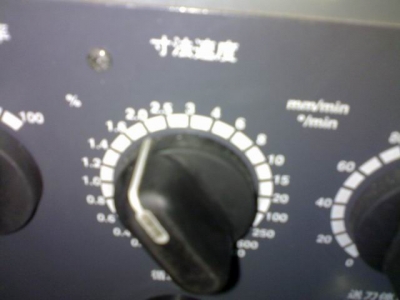

% \& r. ^- p* ?- h6 R8 W' H 调整大小 201006111064.jpg 9 J* M9 I. E: \

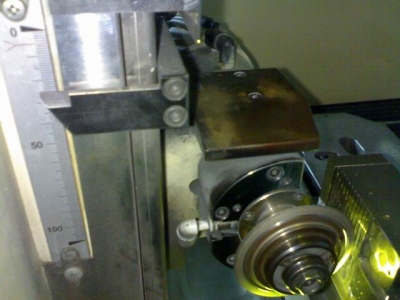

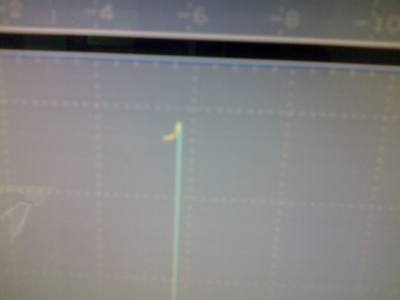

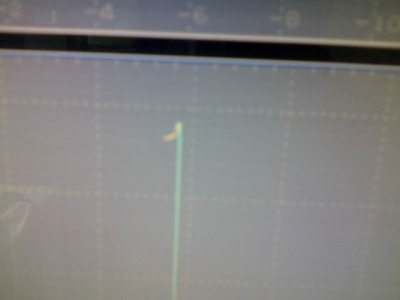

6 P* {" b# ~" ~  R  Q5 V" N8 U加工过程中实拍的图片
更多图片 小图 大图
组图打开中，请稍候......
回复 支持 反对

使用道具 举报

发表于 2010-7-1 10:45:36 | 显示全部楼层
嗯 我们一般没有段差的Ｒ（就是尾部不会对砂轮有影响的）　０.３Ｒ一下都不开粗，
2 |, ~, I4 j0 f+ {4 Q* \　　做这样的R 我觉得还是稍旧点的砂轮15V比较好用。
回复 支持 反对

使用道具 举报

 楼主| 发表于 2010-7-1 22:32:26 | 显示全部楼层
嗯 我们一般没有段差的Ｒ（就是尾部不会对砂轮有影响的）　０.３Ｒ一下都不开粗，9 a3 X/ g) {: p0 W* g' @
　　做这样的R 我觉得还 ...
$ G  R1 i0 G, a0 ^7 J5 ~! y: dfanchuan 发表于 2010-7-1 10:45

0 j0 O1 P+ `$ y) a
登录/注册后可看大图

- Z9 e9 ]( ?; `/ T& d' {6 I: @8 m  v4 u2 s4 G5 b4 f8 _% s
# A# Z' r9 ^4 P  T! ]; m4 ]  {4 f/ L
    这个工件注意到有一面有断差的，会有一点撞到的，做这种当然是R角越大切削力越好的刀更好用，如果可以的话选择树脂砂轮那更好。
回复 支持 反对

使用道具 举报

kenria
发表于 2010-7-2 17:33:25 | 显示全部楼层
没有一次性的做过那么多的冲头，不好估计
回复 支持 反对

使用道具 举报

发表于 2010-7-2 17:42:18 | 显示全部楼层
没做过PG 哦。。..
回复 支持 反对

使用道具 举报

发表于 2010-7-3 19:36:21 | 显示全部楼层
回复 12# 光磨小许 # l$ N9 X" P6 r& U3 ^) y6 @

, W0 O: q5 w4 v4 Q/ I8 i! r
6 p9 F8 V+ D% z# z8 F    你好！你帮我介绍的那位开PG4500的朋友呢？希望可以和大家多多交流一下
回复 支持 反对

使用道具 举报

 楼主| 发表于 2010-7-3 21:51:40 | 显示全部楼层
回复  光磨小许 $ w: g+ `4 m5 r! f
! M% t$ p4 s$ Z: w* g( E

. ~7 }( \8 g; k1 s    你好！你帮我介绍的那位开PG4500的朋友呢？希望可以和大家多多交流一下
: i' v* y7 S1 D' zPGx4500王者 发表于 2010-7-3 19:36
6 H: Q6 I: p* y- F: X

登录/注册后可看大图
* q" [( u  i! [. F4 H
: F0 _8 q5 R0 O# }/ H3 W* u; d

# \7 z7 T  u) ~* H    额，应该是帆船兄弟说的给你们介绍的吧，我看到坛子里还有有位ID跟你差不多的，也像就叫PG4500，应该是那位兄弟
