复合斜度怎么磨啊，有图了

yanmoshifu · 发表于 2010-7-4 07:49:43

您需要登录才可以下载或查看，没有账号？注册会员

×

本帖最后由 yanmoshifu 于 2010-7-4 10:18 编辑

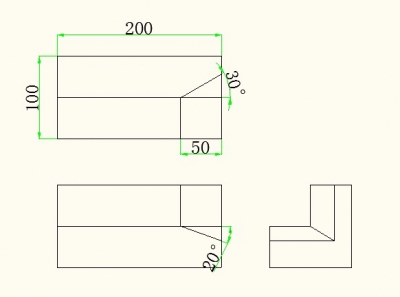

底部是20度，侧面是30度的复合斜度，算是喇叭口吧，我在论坛里找了，到底是怎么算一直么有找到啊，能说清楚点吗，最好是公式，谢谢了哈，当然尺寸不重要啊，斜度长度50无所谓

广东研磨新手 · 发表于 2015-4-26 09:39:46

justorys 发表于 2013-4-22 23:38
/ T& Q9 o/ M8 n& csina*sinb=反sin 砂轮度数' q4 T" N) Y. B0 U
cosa*tanb=反tan 杆摆放角度。

A和B代表什么求指点A是不是正弦台角度B是正弦杆角度对么

sina*sinb=反sin 砂轮度数
cosa*tanb=反tan 杆摆放角度。

见钢幸福 · 发表于 2015-6-12 21:59:36

sin20×sin30＝反sin就是砂轮侧面要修整的角度，正玄磁台30-正玄规20。完毕，如果不会可以加912537935咨询

吸血鬼 · 发表于 2018-3-7 19:16:28

路过，顶一顶

1251095784 · 发表于 2010-7-4 09:10:02

:L这个貌似也复合上了楼主最好上个图给大伙开开眼这样就方便交流了:handshake

yanmoshifu · 发表于 2010-7-4 10:08:12

回复 2# 1251095784

就是相当于切了个直角，然后再一头侧面磨30度，下面的面磨20度，算是最基本的复合斜度吧，我就是不会做啊。

李明 · 发表于 2010-7-4 11:40:25

这个不算复合斜面吧，用正炫杆和正玄磁台加一起磨能磨出来吧
你那个侧面要是有斜度的话，，正玄杆摆的斜度不变，砂轮上打的斜度就要变了，
是要那个变的斜度的公式吗？

yanmoshifu · 发表于 2010-7-4 14:54:50

回复 4# 李明

这个不算吗？那怎么算啊，公式能告诉我吗？我以为两个斜度在一起就是复合斜度。

jcq5566 · 发表于 2010-7-5 17:57:12

正玄台角度20°，正玄杆摆28.48°（28°28′52″），砂轮修9.84（9°50′43″）。

红金龙 · 发表于 2010-7-7 15:41:24

砂轮是不是9.7度

大魔 · 发表于 2010-7-15 21:38:08

回复 4# 李明

你好！兄弟你能把两各公式都写出来吗？

hawkzhang · 发表于 2010-7-15 21:49:27

这个是复合的，而且不好计算

技术交流 · 发表于 2010-7-16 18:06:06

用3D图把工件画出来，测量角度后，修砂轮，直接摆好角度上就OK了。

tianxing · 发表于 2010-7-16 18:28:47

去高手区吧，进不去就提等级

磨出个未来 · 发表于 2010-7-16 18:43:47

这个公式我不会但做过很多用正旋台和正旋杆摆好角度这样还不够沙轮上还一需要修正一个斜度。

随心 · 发表于 2010-7-20 22:21:45

直接套公式就好了

砂粒 · 发表于 2010-7-21 21:57:50

这个我也不会，找了好久就是没有找到公式

872093195 · 发表于 2010-10-22 04:39:33

楼主试哈正弦台20°正弦杆28.48°砂轮26.908°
试了给我说哈对了还是错了好

yangjeig · 发表于 2010-10-22 21:39:05

长边校直放正统台20度
弹28.48123度

砂轮打80.153 试试
