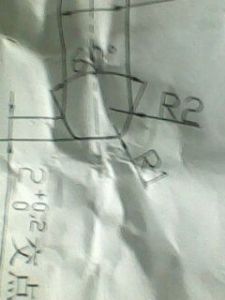

请各位师傅教下此工件怎么加工谢谢

云落风知 · 发表于 2010-7-9 22:27:09

您需要登录才可以下载或查看，没有账号？注册会员

x

希望能写下修此砂轮的过程，谢谢

hjx1685 · 发表于 2010-7-9 22:33:30

是斜度接R，你在论坛搜一下，有这类的帖子

云落风知 · 发表于 2010-7-9 22:40:52

好象都没写下过程的

天若轩 · 发表于 2010-7-9 23:20:02

你有没有见过那么大块钨钢呢;P

tslziji · 发表于 2010-7-10 01:13:30

这个斜度和r不是一次修正出来的，先把斜面搞定，然后接r，休整r的时候计算就可以得到你下刀量，夜深了不方便打字，自己琢磨一会就知道了

晓贰ld · 发表于 2010-7-10 12:24:38

算下 r的切点在哪能算出来下多少进多少

jcq5566 · 发表于 2010-7-10 14:18:30

图看不清！R2在哪里?

醉清风 · 发表于 2010-7-10 18:54:13

30度和直身的交点。别接起线就OK的了。

云落风知 · 发表于 2010-7-11 01:09:35

回复 7# jcq5566

就在角度边啊

云落风知 · 发表于 2010-7-11 01:14:01

回复 6# 晓贰ld

不知怎样对刀呢？请详解谢了

云落风知 · 发表于 2010-7-11 01:15:15

回复 5# tslziji

谢谢这位仁兄，不能一次成型吗？？？

罗德芳磨床 · 发表于 2010-7-11 12:16:39

一次成型很难保证精度的，可是可以。只要你知道R接亵渎怎么加工，那对这个零件应该没问题了。

大魔 · 发表于 2010-7-11 14:59:17

不能一次成型先斜度在R,接R2时修出成型砂轮在工件头部和上面对刀，头部进2+0.2上下按你修的砂轮进刀下刀，
加工R1是算出斜面和头部交点，比如0.3同样修出成型砂轮在工件头部和上面对刀，头部进到量你修的砂轮进刀
上下进到量你修的砂轮进刀再加上0.3

磨出个未来 · 发表于 2010-7-11 15:43:17

0.2请问是怎么算出来的？

云落风知 · 发表于 2010-7-11 23:34:05

回复 14# 磨出个未来

交点处就是2+0.2啊

hawkzhang · 发表于 2010-7-12 14:42:27

此工件为斜面接R。
1。先把斜面加工OK
2。然后计算砂轮R的打制。算一下R 切点到平面的距离。
3。在接的过程中，首先要先将平面那边要先进准，然后再进斜面这边。不然很容易NG
说的不够详细，见谅。
