PG胶片绘图机展示

光磨小许

好久没发贴了,主要是因为有点懒,呵呵,

今天给大家发几张绘图机的图片,给大家参考一下.

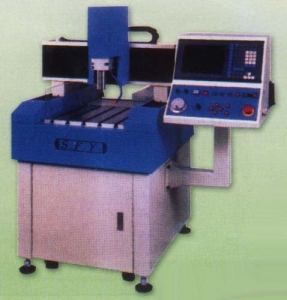

台湾盛方源,雕刻机改装的,现在挺多人都在用这样的,比较便宜一点,但是个人认为这种机器画出来的线条比较粗,对于加工者来说用起来比较累一点.

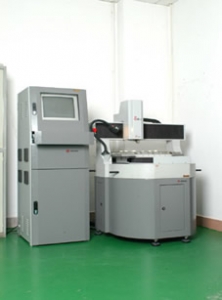

这是那家改装PG机台的公司的绘图机,不知道是不是也是他们自己改装的,呵呵,反正看起来不像其他那些型号一样.不知道效果怎么样,如果有JY做过的兄弟的话进来给大家讲一讲吧

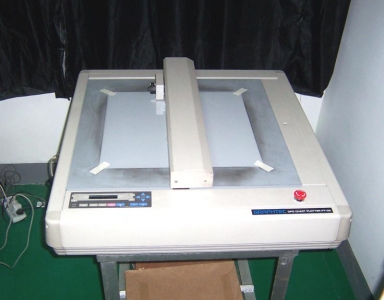

PT-5M,冒似比较老一点的款了,没用过,不过看样子应该跟NTP-5是差不多的结构,精度方面肯定是没有问题,不知道带不带C轴旋转的.

NTP-5 WASINO的机台一般配这种绘图机的比较多,效果还可以,不带C轴,画针的高度控制比较简单,跟拧螺丝一样,多转一点就深一点.胶片贴在工作台上时依靠胶带贴住,感觉这样很不方便.

WAIDA的NSP-55. 这种机器我觉得算是比较好的了,带C轴旋转,刀具补正,胶片放在台面上时用几条铁皮直接贴住就行,比较方便,只见过,没有用过,不过相信他画的胶片肯定差不了.

  L! g" \1 W( j" a$ V  V

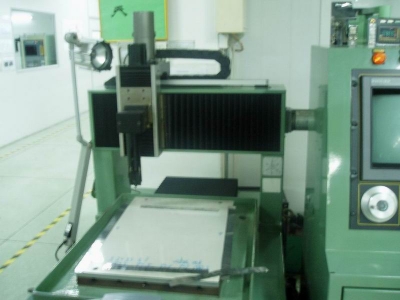

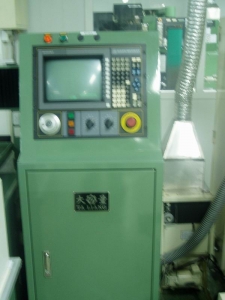

台湾大量,十几年前的机器了,整体来说,画出来的胶片质量还是很不错的,不带C轴,当时的针就是一种圆锥形的,但是工作高度可以在机器里面调整,胶片放上去也是用铁皮往上贴就行了,挺方便的,图形是直接用统达把图形转成NC往机器里传,

6 a9 L/ S4 ^1 f% m: h* N! q: V

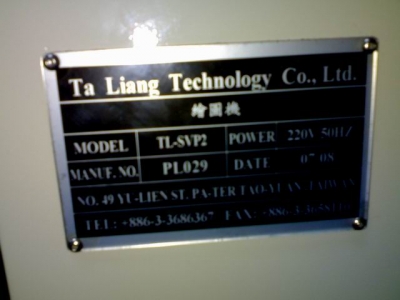

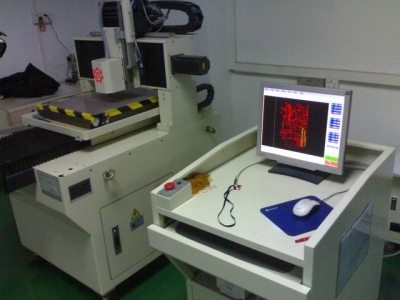

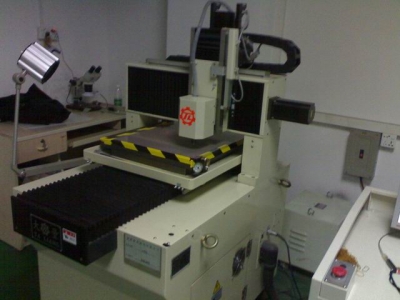

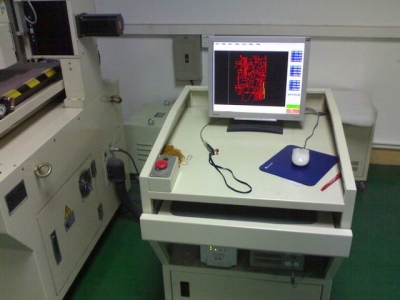

台湾大量 TL-SVP2  大量绘图机的最新版本,也是最稳定的版本.最大的特点是他的工作台面是用气压吸附胶片的,而且工作台面可以做平面度的补正,也就是说可以保证每一个点的位置是在同一个高度,这样可以保证整张胶片上的线条粗细是很均匀的.C轴旋转,刀具自动测量刀长,台面补正,吸气工作台面,这些都是他的优点,而且这些也让他显得更专业,相信用过的朋友也会有同感的.如果有哪位有需要,我可以做一个台面补正与系统设定的详细作业.

光磨小许

456 发表于 2013-8-25 11:39
上诉的刻图机在哪里可以买啊

0 c8 j4 ^' a5 E0 a0 r' b4 {那要看你想要买哪一款了   最后那种比较推荐  效果最好  有什么问题请来电联系18688692091 小许

天边的狼

我们公司买的北京精雕自己改装成倍图机,刻小形状精度没问题.大一点的形状XY轴有点偏差.

blx365

qiujh8812 发表于 2011-3-30 23:23

% J+ c) @* x. i6 D请问一下，这个胶片是pVC，PP。还是PET，是哪种材料
. i3 J  j9 H( Y, t

光磨小许

唉,没人顶,自己顶一下.

tslziji

顶，小徐顺便解释下什么是c轴旋转，我用过NTP-5，

光磨小许

回复 3# tslziji
2 e( D: {& h* V  z  r) L9 s6 P
6 ~5 h, Q9 ~8 L
+ q/ F$ S6 R: H- ]: D    C轴,就是画针那跟轴,一般普通的刻针就是一根圆锥形的针,而且带C轴旋转的刀具后面是圆棒,但头部是类似于刀片形壮的,带有好几个角度,在加工的时修刀具是有一个固定的位置是始终向走刀的方向的的,例如,画一个四分之一的圆弧时,刀具会随着圆弧的走动不停的转动刀具,走一个四分之一R,刀具会相应的转动90度角,这样讲明白吗?改天拍个刀具的清晰照片,手机拍的效果不行.:lol

zlxqwyd

我们公司用的是WAIDA的NSP-55.   画出的线X轴有时会相差0.003-0.004  Y轴一般比较准。。

光磨小许

回复 5# zlxqwyd

- s( w3 Z2 w  [+ @. N, X
   用的时间有多长了?是否是丝杆磨损过度了还是参数没有调好,丝杆也可以设定补正的,和大量的机子一样,如果参数没有设定正确的话误差可能会很大,有时候试过有6-7个UM.关键是刀具的参数设定

听枫舞叶

还少了日本MUTTU   可能拼写不太准确
1 W; s$ U" a5 j  @  i5 i个人觉得这个机器比较好。
- K$ |/ U- ~. W1 i& N" |
WASINO的NTP-5感觉速度较慢，反而是PT-5M快，觉得比较好。

光磨小许

回复 7# 听枫舞叶

0 Y: N. i3 g3 O# l
. M8 y+ }0 N! q0 _8 H3 K# q    你说的这个牌子我都还不知道，应该国内数量也是非常少吧

fanchuan

哎。最近忙的。怎么能不顶呢？好东西！！！

光磨小许

回复 9# fanchuan
; R8 F0 C' D, m
# h0 f9 y+ w6 I7 {. g6 M# U, b- {
% c' F0 ]* U7 E) X    万老板你总算是回来了,哈哈,忙着赚钱把兄弟们都忘了

343169286

我顶你个肺

yun20101016

我也顶下，那胶片哪里能买到呢，  15015535386

光磨小许

回复 12# yun20101016


    你们公司在哪里?

PGQQ

繪圖機的這方資訊確實是少了一點、因為在作業時很多公司是把pg跟繪圖的給分開...出圖有這樣的人員在用、很少有結合在一起的是覺得要一起的話這樣會精進很多喔.....

PG风雨

第二个图不是老板改装的，他也是买的。多少钱不记得了。我以前在JY做

shlingshl

没想到还有这个论坛
9 F: U! |4 e; S" d你是晁师傅吧
