无心磨削中的缺陷

mmc1981128 · 发表于 2010-9-23 17:58:31

马上注册，结交更多好友，享用更多功能，让你轻松玩转磨削论坛

您需要登录才可以下载或查看，没有账号？注册会员

×

本帖最后由 mmc1981128 于 2010-9-24 08:47 编辑

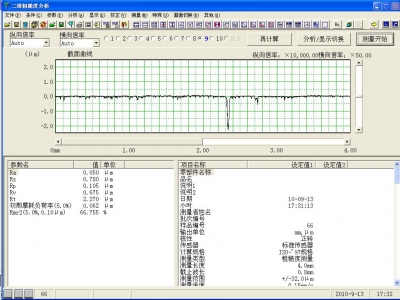

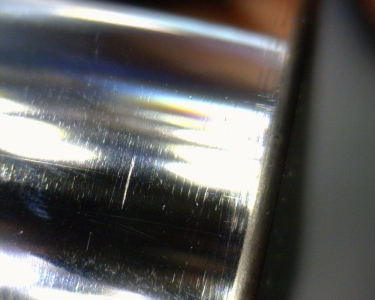

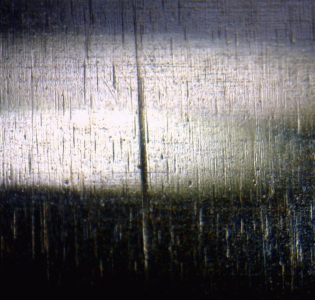

无心磨磨加工6542，一直出现划痕，改善了无纺布过滤，增加了磨液的浓度，还是没有解决。

急切请教各位，什么问题造成的，如何改善？刚玉类砂轮。

研磨者 · 发表于 2010-9-23 20:48:07

首先确定你的原材料或者上道工序不会有这样的问题,造成没有磨掉

然后砂轮修整的会不会有问题

磨削液不一定是浓度高就好,最好磨削液比较干净,经常换水最好

高祥 · 发表于 2010-9-23 20:48:57

磨的是什么材料啊刀板是什么材料啊

南有嘉木 · 发表于 2010-9-24 12:41:43

看到有可能砂轮有大目数的磨料，换个牌子的砂轮试试看

zhngbio · 发表于 2010-9-26 10:16:13

新手学习中，看看 ··学习了！！

mmc1981128 · 发表于 2010-9-27 10:48:15

谢谢各位老大的回复

wrliu · 发表于 2010-10-16 22:15:29

砂轮太粗，导轮太快。

ctk · 发表于 2010-11-3 15:00:36

原因有几种:砂轮组织太硬, 砂轮修得太粗, 修刀太钝, 砂轮组织不纯, 磨削液不干净

栋哥 · 发表于 2011-3-23 22:05:56

砂轮脱粒没？

mazhen1129 · 发表于 2011-4-1 10:20:26

你选软一点的砂轮，把冷却水过滤一下，修砂轮先粗修再精修。。

5xinmo · 发表于 2011-4-17 18:35:28

这应该是砂轮太硬了。换个软一点的。粒度可以比你现在用的高出20个目。休整时要慢一点。导轮速度不要太快。
还有你说的那个6542是什么意思我不懂。
如果是钢类的话。 WA砂轮是比较理想的。

金程辉机械 · 发表于 2011-5-15 21:34:19

应该是砂轮的问题。

离线 · 发表于 2011-8-17 17:27:52

我们这也出现过类似情况，也没造出原因，不过过一段时间后，又好了，可能是砂轮脱粒造成的

chinacb · 发表于 2011-9-26 19:44:01

6542高速钢上海祥亿模具钢
6542高速钢　　W6简介：又名W6Mo5Cr4V2、6542、W6、DF6）等　　钢材特性：钨钼系通用型高速钢的代表钢号，韧性高，热塑性好，具有较高的硬度，红硬性及高温硬度。出厂硬度：62-65度（HRC），如果是盐浴炉>=64HRC,退火<=255HB 　　6542热处理：淬火,730～840℃预热，1210～1230℃(盐浴炉)或1210～1230℃(箱式炉)加热，油冷，540～560℃回火2次，每次2hW6Mo5Cr4V2
化学成分：
　　碳 C ：0.80～0.90(允许偏差:±0.01) 　　硅 Si：0.20～0.45(允许偏差:±0.05) 　　锰 Mn：0.15～0.40(允许偏差:+0.04) 　　硫 S ：≤0.030 6542高速钢热处理蘸火
[1]磷 P ：≤0.030 　　铬 Cr：3.80～4.40(允许偏差:±0.05) 　　镍 Ni：允许残余含量≤0.30 　　铜 Cu：允许残余含量≤0.25 　　钒 V ：1.75～2.20(允许偏差:±0.05) 　　钼 Mo：4.50～5.50(允许偏差:尺寸≤6,±0.05;尺寸>6,±0.10) 　　钨 W ：5.50～6.75(允许偏差:尺寸≤10,±0.10;尺寸>10,±0.20) 　　注：根据供需双方协议,V的含量可为1.60～2.20

chulaixuexi · 发表于 2012-1-31 14:14:07

学习了~感谢楼主的分享~

wenyunyan · 发表于 2012-2-4 12:33:56

是砂轮没有修整好，先检查金刚笔在修砂轮时是否有冷却液没有，砂轮先粗修，然后精修，修好后用大余量的工件磨削，直到没有掉砂就好了

账号		自动登录	找回密码
密码			注册会员

[求助] 无心磨削中的缺陷

马上注册，结交更多好友，享用更多功能，让你轻松玩转磨削论坛

浏览过的版块
