金刚石砂轮碎了

imwey

在硬质合金棒上磨一阶梯外圆。
2 D; M0 w6 e# w机床：ANCA
5 {% u' ]3 T8 H4 R6 r工件：合金棒，直径8，探出长度40
( h% h# Q( F8 \砂轮：金刚石砂轮，直径120，D64，金属结合剂
' B* ^4 q( a2 H9 Y4 A磨削方式：往复磨，往复速度120mm/min，工件转速200r/min，砂轮线速20m/s，每个往复进给0.03
4 }1 U4 a' r, e# l. \2 r存在的问题：
- D% ]9 q+ v. v# _8 g& v1 工件表面质量不好，有纹路
+ \' e* `' e9 l" [  H% ~  @' h  c2 太慢，但是不敢快，容易吧砂轮弄坏了，同样的砂轮，开沟槽那么大了量都没事，磨外圆就是不行，奇怪了。

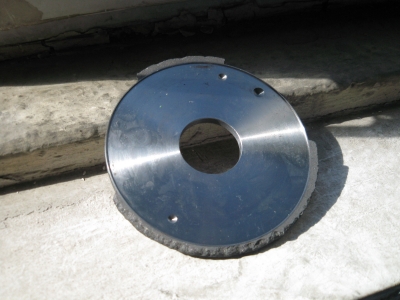

3 就是这样慢慢的磨，都还坏了两个平砂轮，砂轮见图片：

6 T# L- V) v; u( f" F, z9 ]" {3 c4 H请教各位：当需要在工具磨上磨阶梯圆的时候，应该用什么砂轮呢？能推荐一些磨削参数吗？

株洲硬质合金

工件转速90r/min
1 K4 D6 d2 [) y. {每个往复进给0.01

张国耀

砂轮出现此种问题前几年经常出现，目前一般都解决了这些问题。
6 d! P, n- I4 t. h4 v8 {( N: N9 j一是粘结剂的问题 结合剂粘结不佳
二是可以通过一些工艺防止出现这些问题。
4 c' ?. M8 r' M- I- x& _你订制砂轮时可以给供应商说出你的磨削方式。
" y4 I0 }+ O% V磨削参数一定要选择得当！

229019803

用树脂砂轮，应该会好些吧....

cenbaby

往复速度太快了吧，虽说安卡机床有外圆功能，但没必要使用吧，你就不能先用工具磨床粗磨，或者用切入式，分段去余量，然后最后小余量使用往复式。
- i3 x% R+ Y/ i' g. u要不试下使用两种砂轮去磨削，电镀砂轮去余量，树脂或金属结合剂砂轮精磨（个人感觉树脂结合剂要好些）

一木道长

用工具磨床去磨太浪费了吧

kscfly

sb 买个外圆磨做吧，几百万的机器磨几十万机器的工作，真他妈有钱。

txzhang

你那个砂轮看样子是粘结性不好。你可以跟供货厂家沟通一下。

imwey

我们也知道用ANCA磨外圆确实太浪费，但是目前还没有其他的设备，只能将就了，我们现在尽量少接台阶活，有些必须磨台阶外圆的活现在都用碗砂轮干了，实在不敢用平砂轮干，吓怕了。

kscfly

1，把你的阶梯形状发上来，看下。改变下磨削顺序，也许就好点了。
2，你的1A1砂轮具体是怎么磨损的？把细节说下。

南有嘉木

你这个砂轮像是有脱环的样子，和砂轮还有应用的有影响，金属的金刚石砂轮做深切缓进开槽比较好，磨外圆用树脂的应该更好点

cenbaby

我怀疑你的砂轮是在切入的瞬间破碎的，而且对于1A1砂轮而言，轴向承载能力肯定远远的弱于径向，所以才会出现你所谓的碗型砂轮没问题，而1A1砂轮破碎。建议你在实在没办法的情况之下，改变你的工艺参数，尤其是进刀前的速度一定要放得很慢很慢，一定是缓慢切入，而不能是机床设定的进刀之前的快速进给到位。自己好好研究一下砂轮破碎的原因，相信能够解决问题。我建议你用工具磨去点余量都可以的，到目前为止，我还没见过哪个刀具生产客户只有数控工具磨而没有其他任何辅助设备的。多想办法，一定能提高生产效率，解决报废率的。

jiajia123347

脱环了吧
% @. K( r2 l2 R8 V找砂轮的厂家沟通一下
/ \  d- f3 \) M( V一般金属结合剂的砂轮应该是很结实的了
有问题可以联系我们一下，我们也做这种金属砂轮，做的还不错

xoryi_dec

往复速度和工件转速太高了。直径120应该控制在50转每分以内。因为你的走刀和砂轮的线速度不成比例。就相当于砂轮在挤压加工，所以砂轮碎了。那是挤压造成的！

herschel

& f3 q9 Q) L- l2 j8 D1 D你好，你的问题其实很好解决。
" [1 {7 Q5 P1 w2 v6 l& ^/ U: `# _砂轮问题是主要的，其次你的进给太快。
4 D1 V- o1 N$ [& {在Anca机上磨外圆的话，动不平衡值最好不要超过50，其次你的砂轮最好用树脂的，再者砂轮装上去，要在线修一下。
如果段差大，你可以用阶梯分段粗磨，最后再用圆柱型外圆磨削来实现。
! X! m) P* l+ O加工表面有纹路是正常的，你可以选用D10抛下光。
8 u# i; ^! z9 E. S3 h顺便说一句，安卡的A轴是低速主轴，不能长时间高速回转。
- }9 Z( S- R& I, E. }

双手的幸福

好！谢谢！
