关于磨螺纹

许昌 · 发表于 2009-5-3 12:34:16

马上注册，结交更多好友，享用更多功能，让你轻松玩转磨削论坛

您需要登录才可以下载或查看，没有账号？注册会员

×

本帖最后由 xhwutongshu 于 2009-5-3 12:35 编辑

不知各位是怎么做的啊？
哦齿轮没画

麦子 · 发表于 2013-12-28 16:37:17

流氓兔发表于 2009-5-17 22:51/ D# c5 g* f# @( T3 N
哪位有经验做过这个夹具的联系我本人需要价格好商量的

没见过哪里卖我朋友的是自己做的成型器做个底座里面配上不同的螺杆就可以磨不同的牙了这个不好形容改天去朋友哪里偷张图出来

吸血鬼 · 发表于 2018-3-21 23:00:16

路过进来学下

磨床学员 · 发表于 2013-12-26 23:06:28

终于找到了大神啊请问这图可下载到软件里拆图么？

yygycff · 发表于 2009-5-3 18:27:02

是用磨床磨还是用什么磨

好像没听说过磨螺纹的

许昌 · 发表于 2009-5-3 18:29:45

是用磨床磨还是用什么磨
/ P2 X! D: @" V4 T( C/ N0 |1 Z6 Q, a7 G: I: X( c0 g
好像没听说过磨螺纹的
4 Q) W$ J, }& R0 uyygycff 发表于 2009-5-3 18:27
. B, V1 ?( j) D0 B' R( m, n! O

登录/注册后可看大图

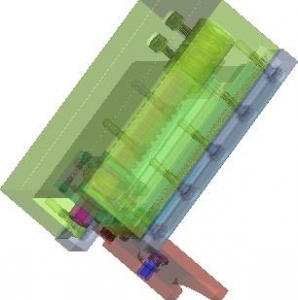

当然是磨床啊这东西上放冲子成型器啊

玩过磨床 · 发表于 2009-5-3 19:11:13

说一下工作原理吧，学习……

许昌 · 发表于 2009-5-3 19:37:57

说一下工作原理吧，学习……3 H, j7 J( ~, [9 K% g) s1 h7 [
玩过磨床发表于 2009-5-3 19:11
/ [6 j. T9 ^% L5 b/ O! |

登录/注册后可看大图

表达不好啊

玩过磨床 · 发表于 2009-5-3 19:57:17

是不是冲子成型器放在上面转动，V型砂轮切入，再转动治具丝杆带动PUNCH FORMER做轴向运动，从而磨出螺纹？关键是如何控制螺距？此一治具是否可以加工不同螺距？

许昌 · 发表于 2009-5-3 20:02:56

当然可以可以换齿轮的但是不能同吃可以换丝杆和丝套

玩过磨床 · 发表于 2009-5-3 20:14:27

明白了！冲子成型器上装个齿轮（或链轮），带动治具丝杆上的齿轮，这样冲子成型器转一圈带动丝杆走相应的距离，就是螺距。算出差动比，可以在丝杆上设置几个齿轮，通过改变啮合位置（换档）可以用同一治具加工几种不同的螺纹。

许昌 · 发表于 2009-5-3 20:17:51

8# 玩过磨床

成型器要的尾巴那个圆的上套个齿轮

wyw923 · 发表于 2009-5-6 10:13:34

磨床可以加工螺纹螺距0、20mm,0.25,0.3,~~~~~~~~~以上，一般是手机相机摄像头，要有治具才行

砂轮王子 · 发表于 2009-5-10 19:01:04

听说工具磨可以磨

mcangle · 发表于 2009-5-11 22:41:34

没磨过啊 ~~ 55

好男人GOOD · 发表于 2009-5-12 11:22:03

学习了

精益中技 · 发表于 2009-5-13 22:31:22

这个治具有哪里有买，请各位同行提供参考，谢谢了

流氓兔 · 发表于 2009-5-17 22:51:44

哪位有经验做过这个夹具的联系我本人需要价格好商量的

流氓兔 · 发表于 2009-5-17 22:51:52

哪位有经验做过这个夹具的联系我本人需要价格好商量的
