斜度接内外r

即无止境 · 发表于 2011-11-13 23:55:05

马上注册，结交更多好友，享用更多功能，让你轻松玩转磨削论坛

您需要登录才可以下载或查看，没有账号？注册会员

×

越来月郁闷我看啦很多斜度接r的做法。越看月迷糊，那位师傅能帮我说一个简单一懂的方法，我在此表示感谢

charleswhongk · 发表于 2013-10-21 23:29:23

liurui123 发表于 2011-11-14 04:04
% J- G" D. B1 P在砂轮上修外R接斜度
; [' L" N8 R" `斜度修好，R垫好。角度定位块调到与斜度相垂直，底部对刀归0，转R机，使修刀与斜面垂 ...

你的所谓底部对刀清零是不是要把底部修整成与说洗斜面成90度角后归零。？

a279075062 · 发表于 2015-6-6 17:32:17

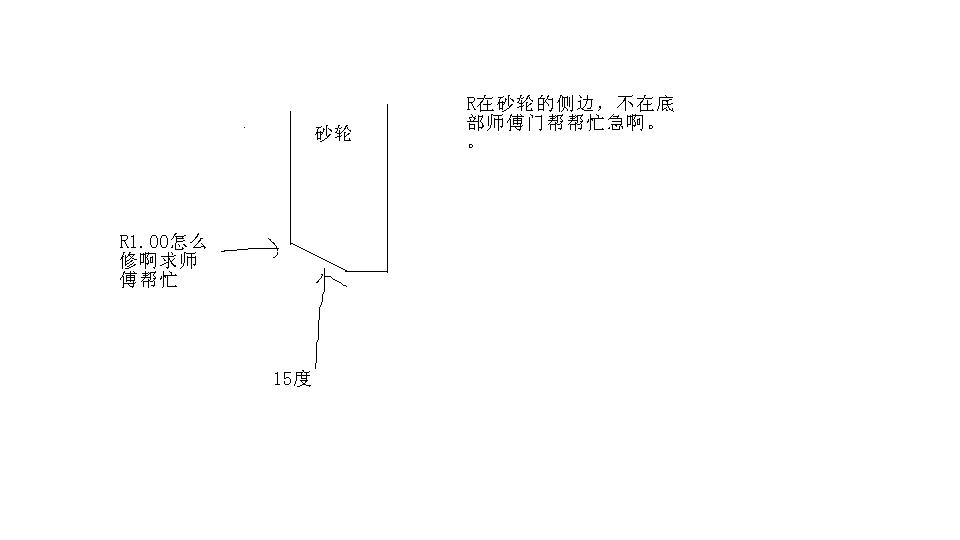

求师傅帮帮忙把真心高不懂

求师傅们帮帮忙把

liurui123 · 发表于 2011-11-14 04:04:19

在砂轮上修外R接斜度
斜度修好，R垫好。角度定位块调到与斜度相垂直，底部对刀归0，转R机，使修刀与斜面垂直。上下不动，摇前后轴，修刀碰到斜面归0.抬起砂轮，开机。下到0就行。
在工件上磨斜度接R
R--R乘以余玄底角。

天下第二 · 发表于 2011-11-14 10:16:04

工件上斜度接内R是不用算的，楼上说的一样做，工件上斜度接外R就要算数啦，H=R(1-sim@)斜度看你怎么加工算也不一样。

即无止境 · 发表于 2011-11-16 02:30:25

这些图咋做

即无止境 · 发表于 2011-11-16 02:43:55

首先谢谢各位大师们、斜度接内r：1.将砂轮侧面和底部修平r机旋转90度与侧面对刀归零然后与地面对刀清零，x轴移到o位。y下数为r*（1-cos角度）图八、、、2将砂轮修一个角度，r机与底面对刀清零，r机y轴是零然后旋转角度与侧面对刀清零，抬起下到零即可图六，如图一如何进刀下树请师傅们说下，还有以上俩是否正确

即无止境 · 发表于 2011-11-16 02:52:55

还有师傅们双斜度接r我会，但斜度接外r不太懂，我自己有的方法1.将啥论侧面和地面修平r机与两边对到清零，r机x轴移的数为r下到量是r*sin角度-r如图五，这是接图二30度上那个r，2，接60度那个角x轴移r下刀量为r*sin（90-30）-r对吗？如何进到下树

青春正逝 · 发表于 2011-11-16 08:24:51

死记不行啊，很容易出错，其实复习一下初中的三角函数知识，明白其中的原理，就都会了，我做学徒时，初中的知识忘得一干二净，到书店看了几个小时的书，结果斜度接R，R接R 无师自通了，很多师傅还要我教！

即无止境 · 发表于 2011-11-27 19:35:05

哦三角函数我懂，圆的切点切线性质也懂，就是不知道对不对，r机原理不懂

tiancining · 发表于 2011-12-6 21:02:17

天下第二发表于 2011-11-14 10:16

+ @1 q' d' z' e5 H
登录/注册后可看大图
1 m' f, c" d8 u* w: ^# H& D
工件上斜度接内R是不用算的，楼上说的一样做，工件上斜度接外R就要算数啦，H=R(1-sim@)斜度看你怎么加工算也 ...

{:soso_e100:}{:soso_e100:}{:soso_e100:}

liurui123 · 发表于 2012-1-11 15:52:35

兄弟，别看那些资料了，亲自操作几次，就会了。斜度接R、RR相接、非/对称斜度接R等。没啥难的。

即无止境 · 发表于 2012-1-28 20:19:05

青春正逝发表于 2011-11-16 08:24
+ ~# O( _! S* U' u

登录/注册后可看大图

9 g, A- A( x0 w3 s5 F死记不行啊，很容易出错，其实复习一下初中的三角函数知识，明白其中的原理，就都会了，我做学徒时，初中的 ...

师傅不行啊，我初中知识记得很牢，我数学还是最好全班第一那，但是我想象里不好，把知识和实际用不到一起，能给我找个方法不

夜雨潇湘 · 发表于 2012-1-28 21:06:55

对，实际操作才最重要，不过上着班班花几个小时去弄也不怎么好弄呀！

即无止境 · 发表于 2012-1-30 20:45:53

夜雨潇湘发表于 2012-1-28 21:06
/ {1 D! [4 r2 W/ [4 R

登录/注册后可看大图

) n [! b5 c% N/ Q) t! z对，实际操作才最重要，不过上着班班花几个小时去弄也不怎么好弄呀！

厂里不给机会啊，那收先要东步骤咋做吧，师傅。公差+-0.001的槽咋能做好。注意啥啊？咋能做好0.001的工件注意啥，砂轮修到啥程度。以前不注意听我后悔啦

半城繁華半城傷 · 发表于 2012-5-31 21:47:00

即无止境发表于 2012-1-30 20:45
! o9 Z `( q, @9 G- P) Q, ~

登录/注册后可看大图

5 F9 Q a' p( z4 V厂里不给机会啊，那收先要东步骤咋做吧，师傅。公差+-0.001的槽咋能做好。注意啥啊？咋能做好0.001的工件 ...

一般切精密槽的时候..看你用多少号的砂轮..最好砂轮修平点..不要太细..打小0.002mm..转数开到2400~2700左右这样切下去的数都是精密到0.000mm的..一定要注意砂轮..不要太细.. 具体可以探讨探讨..QQ646176976

半城繁華半城傷 · 发表于 2012-5-31 21:49:10

即无止境发表于 2011-11-16 02:52

6 j) W! a9 I9 v
登录/注册后可看大图

- V! [; D/ E( Q4 ?, S# f还有师傅们双斜度接r我会，但斜度接外r不太懂，我自己有的方法1.将啥论侧面和地面修平r机与两边对到清零，r ...

传图尽量传的清晰点..有点看不清..不怎么好分析

即无止境 · 发表于 2012-6-3 17:59:08

半城繁華半城傷发表于 2012-5-31 21:49
/ F$ V! ^- t6 s% ~6 i

登录/注册后可看大图
& v. f! m6 Y5 H! d3 G
传图尽量传的清晰点..有点看不清..不怎么好分析

师傅你只告诉我斜度接大角度r和斜度接小r方法就可以了，我有时间我试试，谢谢了
