[资讯] 各位磨削大师帮帮忙

[复制链接]
发表于 2013-6-29 09:13:52 | 显示全部楼层 |阅读模式

马上注册,结交更多好友,享用更多功能,让你轻松玩转磨削论坛

您需要 登录 才可以下载或查看,没有账号?注册会员

×

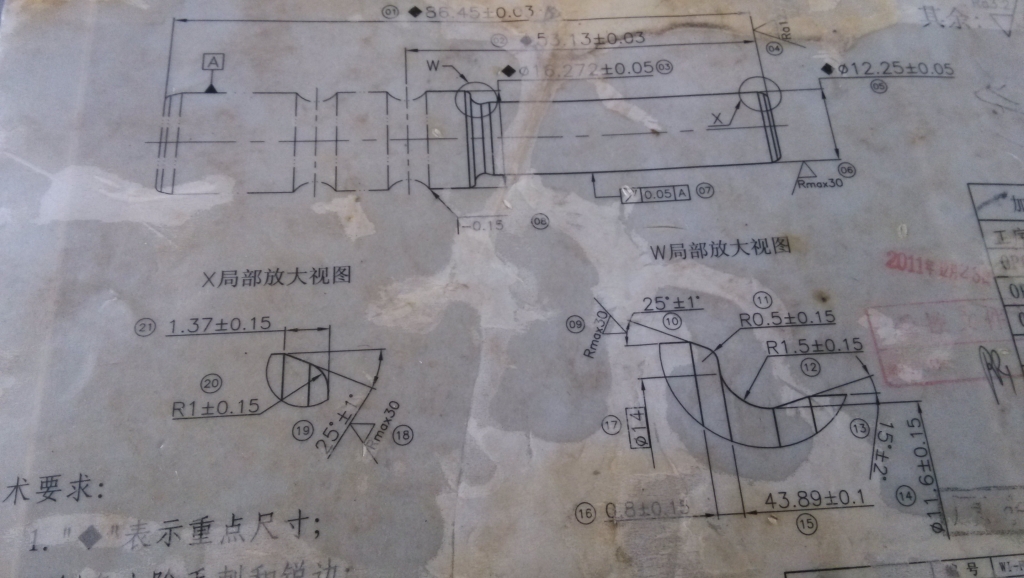

这图纸上的产品有什么磨床好磨。要全部磨到两个槽也要磨到哪个磨削大师指点下,小弟在这谢过了  d. Y% Y4 V5 X# h
发表于 2013-9-3 18:54:47 | 显示全部楼层
wuxinmo1234 发表于 2013-7-8 15:45
' q; x) g" Q2 M! y我们用的是德国数控磨床,  沙轮
' U0 S+ i; H6 b4 O. C$ `是,成型沙轮,就是沟磨不全  _6 C: }* h6 [& l! ]  |+ T) H
谁可以说说是什么原因
( u" w5 @2 [/ I; C' s9 ~' A1 O5 b# o1 p
第一主要是看你的编程圆弧的连接够不够好
1 ^( R% o; R. T( O) c1 }" q第二砂轮成型不需要编程主要是看砂轮修整金刚石,一般金刚石钝了就会容易出现沟不全,金刚石越尖越容易修出好的槽。- B- U; @, S# Z2 n3 o) i
个人经验,希望对你有所帮助。
) b: i% h. F; g
发表于 2013-7-13 10:26:22 | 显示全部楼层
如果是数控磨床,成型沙轮的话,肯定是应为前加工工件变形,或者热处理变形导致工件弯曲。是不是中间那个沟能磨出来,而两头的有一半磨到了呀。你好好检查下坯料。
 楼主| 发表于 2013-6-29 17:11:48 | 显示全部楼层
轴承设备 发表于 2013-6-29 11:00
% C7 k, M! L2 h% z+ x% Z! c, |你们做水泵轴的吧,你是要磨外圆和两个沟道吗
# q, j9 T. `7 N; M3 M4 m  ~
是呀,你看用什么磨床,可以磨
% X+ @+ ~* z5 i! u& b
发表于 2013-6-29 11:00:37 | 显示全部楼层
你们做水泵轴的吧,你是要磨外圆和两个沟道吗

点评

是呀,你看用什么磨床,可以磨  详情 回复 发表于 2013-6-29 17:11
 楼主| 发表于 2013-6-29 16:32:46 来自手机 | 显示全部楼层
发表于 2013-7-1 08:42:59 | 显示全部楼层
本帖最后由 轴承设备 于 2013-7-1 08:48 编辑 ' Q2 B: x/ b) o) U" n7 S$ V' [7 X

# [  u- H/ l/ |, x0 Q外圆用专用无心磨,沟道的话我们开发的有专用设备,手动的、自动的都有,我这里有张图片你可以看一下
2 e" C: ?8 @0 ~3 s
发表于 2013-7-1 12:33:48 | 显示全部楼层
在手摇磨床上用冲子成型器磨就好了。
发表于 2013-7-4 21:33:28 | 显示全部楼层
直接用三爪抓住磨。7 O% _$ [3 ?2 {# i6 p
 楼主| 发表于 2013-7-5 08:47:12 | 显示全部楼层
产品的沟道老是磨不全,一半磨到一半磨不到这是什么原因,是磨床的原因吗
发表于 2013-7-6 20:28:01 | 显示全部楼层
你是外圆磨还是手摇磨床?手摇磨床得话师傅不行,外圆磨我不熟。
发表于 2013-7-6 21:30:08 | 显示全部楼层
$ m. i- h+ P$ T. B# N, j% t$ I0 d6 l
平磨就行啊。。。。在磁台上转
发表于 2013-7-8 07:55:01 | 显示全部楼层
在外圆磨上能加工,但要2次完成
发表于 2013-7-8 14:21:07 | 显示全部楼层
用无心磨磨外圆,再用沟道磨,磨沟道
 楼主| 发表于 2013-7-8 15:45:26 | 显示全部楼层
我们用的是德国数控磨床,  沙轮8 }( m4 x) ~" Z: v
是,成型沙轮,就是沟磨不全2 ]5 X/ P  F: E. A- x
谁可以说说是什么原因
发表于 2013-7-15 10:31:16 | 显示全部楼层
平磨上加个转台就OK了。
发表于 2013-8-15 15:00:18 | 显示全部楼层
用外径研磨机做,要不发过来我给你加工做全。
