无心磨床调试方法---通过研磨导板的调整（二）

研磨者 · 发表于 2009-10-21 22:07:05

您需要登录才可以下载或查看，没有账号？注册会员

×

通过研磨导板的调整

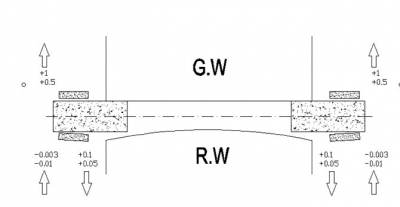

贯通过研磨时所用导板，应互相平行而且调整轮的导板，应与调整轮边成一直线，其测试方法是将研磨好的研磨物，自进口通至出口，再从出口通至进口，确认是否圆滑通行，又其方向是否一直在线，导板与调整轮若不在一直在线，则研磨物会呈凹形或凸形如图1所示。

图片1.png 图片2.png

$ R; l* O' M7 l1 A$ A7 n& ?8 v; g6 m
图1$ i" r4 p- N$ N5 V. e' J+ w

' I4 }# u" c3 @" y% H, r; x


- s; D8 b1 f/ c, n+ p4 }
图2

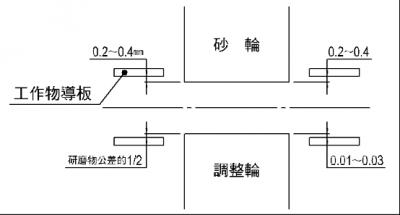

如图2所示调整轮边的进口为研磨物公差的1/2，出口边取0.01~0.03mm的间隙，在研磨砂轮边进出口取0.2~0.4mm的间隙。

十. 刀架中心高度调整方法

以下为通过研磨之研削与角度及中心高换算表

换算公式 H+(ψ÷4)=GH

H：为由刀架顶端至砂轮中心之高度

ψ：为工件直径

GH：为工件研磨中心高

WH：为工件研磨至中心至砂轮中心之高=(ψ÷4)

斜度每斜1度可增加研削口0.1mm

高度(WH)每增加1mm增加研削口0.01mm

R角每度减少研削口0.1mm

# g4 f8 K& J, Q0 y' D

粗磨不需预留进出研削口

细磨预留研削口
. |3 U1 Y& f; h! Y- s5 }& e" x前0.02mm 后0.01mm 共0.03mm

精磨预留研削口
! G" `2 y, n2 m9 y$ T9 c& W5 m前0.02mm 后0.02mm 共0.04mm

以上的调整方法为普遍的方式，不一定要用工具去测量实际的间隙，只要是大概即可，一般的工件在里面是稍微能碰到导轮，如果光洁度要求过高的工件，那么在出口的地方需要把导板调整的非常平才可以，否则导轮会擦伤工件。

277842318 · 发表于 2022-4-14 21:12:57

学习了，楼主，深度好文

gyzczz · 发表于 2020-5-5 21:10:13

有的还是看的不太懂

slzt090529 · 发表于 2014-1-14 21:15:35

好帖子，新手学习

张国耀 · 发表于 2009-10-21 22:59:12

太详细了！学习之！

670625 · 发表于 2009-10-28 10:37:18

说的真好:handshake

寒心 · 发表于 2009-11-2 21:26:10

磨出的工件有白懔子有椭圆咋办

乐无心 · 发表于 2009-11-2 21:30:21

我来顶一下，好东东

生产者 · 发表于 2009-11-2 21:53:24

其实上述的这些磨床说明书上就有

生产者 · 发表于 2009-11-2 21:57:59

其实砂轮边的后导板不用都可以

yishaoquan · 发表于 2009-11-3 21:47:26

很好,我来顶一下

denniswanlj · 发表于 2009-12-6 19:46:30

回复 7# 生产者

不会吧，那样应该很容易让工件变形啊，尤其是长轴，短的也容易打掉啊

周海鹏 · 发表于 2010-4-7 19:36:59

回复 7# 生产者

对可以不用的

lymzk176 · 发表于 2010-4-7 19:56:35

回复 10# 周海鹏

我认为只要你的刀片足够长，能把零件顺利送出磨削区域，后面的导板可以不要

yjwffgxkj · 发表于 2010-4-8 20:26:50

同意楼上的看法

jinqijie · 发表于 2010-5-8 09:42:29

都是高手啊学习了

todayis · 发表于 2010-5-17 20:22:26

太详细了！学习之！

jianshin · 发表于 2010-5-17 21:37:46

透彻一目了然啊顶

lilinfeng42 · 发表于 2010-5-17 21:43:10

深有同感，都是大神啊！！！受教了！！！
