这种刀口的角度怎么修，大家交流一下

dingfangai · 发表于 2013-8-11 22:22:18

马上注册，结交更多好友，享用更多功能，让你轻松玩转磨削论坛

您需要登录才可以下载或查看，没有账号？注册会员

×

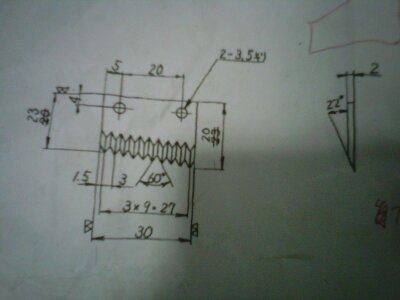

虽然我不做磨床了，但我一直关注磨床。最近新来了一张图纸，我出于好奇就看了一下，感觉有代表性，就和大家一起交流一下。看图吧

hhd160 · 发表于 2013-8-11 22:33:25

论坛有类似帖子

dingfangai · 发表于 2013-8-12 20:35:31

有吗？你有审图吗，这个刀口是斜的，砂轮两边的角度就不一样，每次下刀也不一样
现在活跃的都是新人，因为没有难的问题了，老会员都不来了

kkzi2 · 发表于 2013-8-12 20:54:35

本帖最后由 kkzi2 于 2013-8-12 21:15 编辑

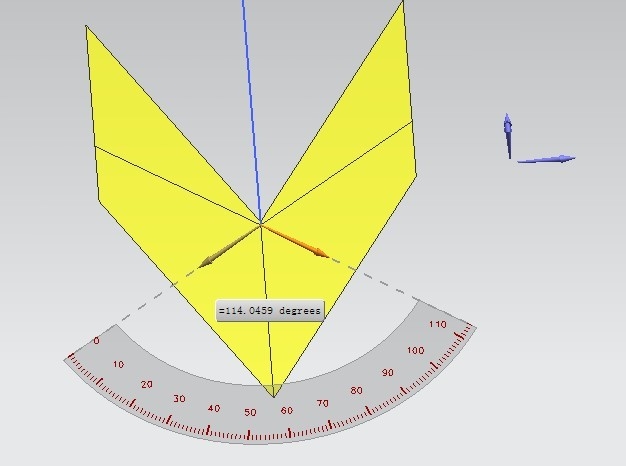

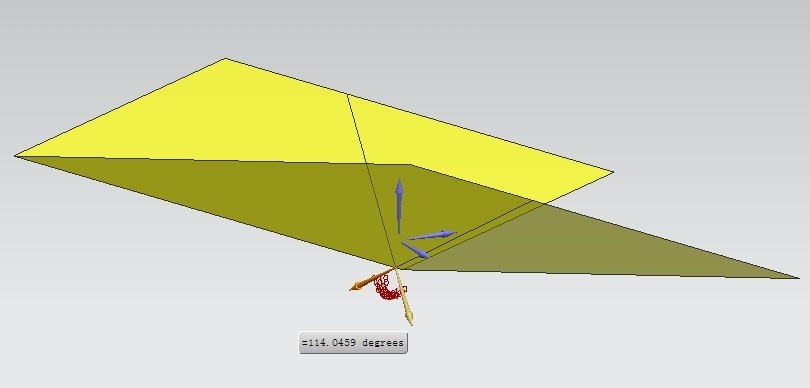

=114.046？

yangjeig · 发表于 2013-8-12 21:01:08

dingfangai 发表于 2013-8-12 20:35 有吗？你有审图吗，这个刀口是斜的，砂轮两边的角度就不一样，每次下刀也不一样现在活跃的都是新人，因 ...

不是没难问题了！

HUANGSHIFU2008 · 发表于 2013-8-13 02:06:36

dingfangai · 发表于 2013-8-13 09:45:56

kkzi2 发表于 2013-8-12 20:54
9 g0 d9 k$ w7 k, l=114.046？

砂轮的总角度是对的，但两边角度不是相同的，高的那一边角度要大一点

wangqiusongg · 发表于 2013-8-30 17:11:30

我们经常做几十件的批量件

wangqiusongg · 发表于 2013-8-30 17:12:08

你们用的什么材料

木头磨削 · 发表于 2013-9-7 16:20:07

这是切刀吧，只要砂轮两边打个斜度，放在正炫磁台上就可以加工那刀口了啊

dingfangai · 发表于 2013-9-21 22:32:42

呵呵，有的人就喜欢坐享其成。不懂原理，死记公式，问题只看表面，不想想怎么控制精度，怎么做效率高，我也懒得解释了

老古董 · 发表于 2013-9-22 00:26:02

件数多了，要磨俩个斜度块 22°，零件底部稍作手脚（22°小亵渎一点点），效率就出来了，

精度就要靠平时做事稳了，

砂轮修的斜度，4楼明确给出了，

至于你的图，看似上下视觉角度不一样大，
但按道理是一样的，如果真不一样，那就是你的22°有问题

天痕 · 发表于 2013-9-24 21:16:11

洗砂轮的角度怎么算的公式谢谢哪位师傅告诉下

天道▂▂酬勤 · 发表于 2013-9-25 14:19:03

老古董发表于 2013-9-22 00:26
8 a7 }0 n4 y. t* v& C2 S件数多了，要磨俩个斜度块 22°，零件底部稍作手脚（22°小亵渎一点点），效率就出来了，
2 ~6 g# h" M& G5 g. P6 h B- R3 \: X0 m' B# m& Z
精度就要靠平 ...

顶一下这事个好方法

痛苦 · 发表于 2015-7-26 23:17:24

12楼这个是正解；又速度有省事。效率高。

吸血鬼 · 发表于 2018-2-24 21:46:29

不明觉厉
