椭圆如何在CAD中标注R

[复制链接]
发表于 2013-9-16 22:26:05 | 显示全部楼层 |阅读模式

马上注册,结交更多好友,享用更多功能,让你轻松玩转磨削论坛

您需要 登录 才可以下载或查看,没有账号?注册会员

×
最近公司来了几个新人,都不会搞椭圆,我做了示范,他们还是搞不懂,更不想去算
- p3 K9 w, G6 r3 V* S1 D' A, M. c! l0 o# p$ a) o
所以我在这里请教魔界的兄弟6 S' p8 s+ v! H. v6 Y8 A0 N( E
$ ]) A" a0 L0 \: c2 \9 u
谁会在CAD中标注椭圆的大小R  z/ Y( z$ M2 ?" M' x( y) m' T
 楼主| 发表于 2013-9-16 22:27:46 | 显示全部楼层
正在研究中
 楼主| 发表于 2013-9-17 23:53:33 | 显示全部楼层
+ S+ z' W& A) ?3 l* r  Z/ |; k
4 j: x2 s5 j* c9 ]* E/ e7 s2 L5 b% r5 s7 Q; z: Q

/ \( V) c5 j7 s7 z' p% |" s2 J已经研究出来了,不过很复杂
1 j, ^$ a/ X6 t* e& B* F; e; Q, [8 e3 j. j( q9 b
现在正在研究简便方法
8 n9 D* {0 c' o( C

点评

我做过一个,,,分了四步做的  详情 回复 发表于 2015-7-26 20:20
发表于 2013-9-18 00:44:24 来自手机 | 显示全部楼层
不是炸开就可以了吗?
发表于 2013-9-18 07:44:46 | 显示全部楼层

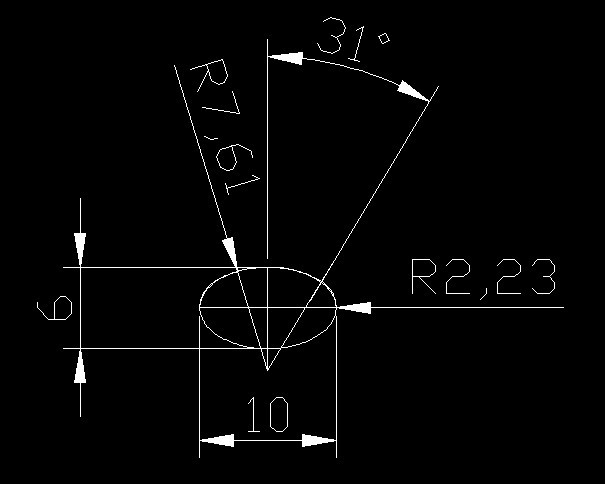

如果是四圆弧椭圆可以这样标。
4 Q" m6 Q" ]' Z" B3 q, @$ z2 S' M5 c在ACAD中将系统变量PELLIPSE设置成1,可以直接画出16段圆弧的椭圆。
) d. s  Y2 }' u; ~- ~; D但上面的椭圆是近似画法,都不是真正的椭圆。$ T3 {2 }: o3 H& T. r
真正的椭圆只标长轴和短轴的长度就行。+ {  e! ^9 G* b
数控加工时可用公式计算或直接算好坐标点用直线逼近椭圆。

点评

我是不想用手工去算 直接用电脑弄出来多简单啊 还在研究中,你说的把什么设置成1,这个我没看懂  详情 回复 发表于 2013-9-18 20:32
 楼主| 发表于 2013-9-18 20:32:31 | 显示全部楼层
zxq0220 发表于 2013-9-18 07:441 @2 N; \2 S% C  m1 u0 t
如果是四圆弧椭圆可以这样标。6 S7 O4 W/ Y  o! X; {: T
在ACAD中将系统变量PELLIPSE设置成1,可以直接画出16段圆弧的椭圆。% P! B1 Z' Z# k
但上 ...

, q: o+ {& X  ~我是不想用手工去算
: @1 i$ [  H# ?/ y# S, _8 p
1 X; G' w, O/ \: g2 n. m$ p6 a5 }) y直接用电脑弄出来多简单啊
8 Q: A  q& R' ~/ b; ]1 A2 Y) V5 g/ K) b6 m0 r( E
还在研究中,你说的把什么设置成1,这个我没看懂
" z/ `/ {$ N  Y6 b
发表于 2013-9-19 08:28:58 | 显示全部楼层

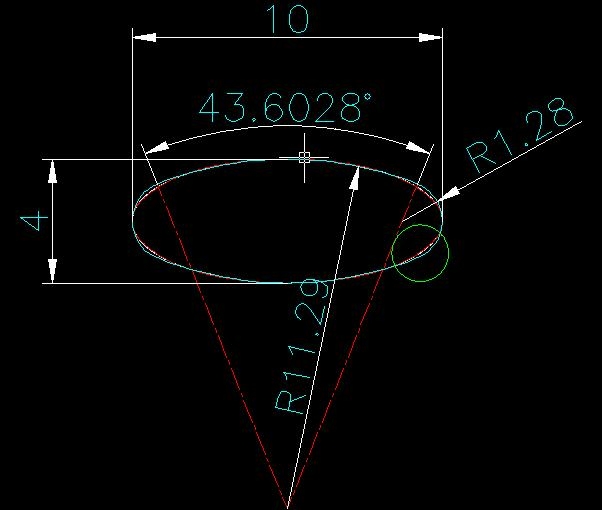

2 f! c; p, W! P: R0 j# c, Q7 T6 O上面是三种画法
2 W: u2 X) Q( m0 H白色的是标准椭圆,红色的是16圆弧椭圆,青色的是四圆弧椭圆。7 g2 Z, \3 {0 B. x( O
图国小绿圈处可以看出几种画法的误差
发表于 2015-7-26 20:20:21 | 显示全部楼层
弹指年华 发表于 2013-9-17 23:532 h- T5 @* o. f8 g
已经研究出来了,不过很复杂
( l: n. q7 C' |$ Y, A0 n( u
6 V( a8 t* m% p% C/ g4 h, R0 B现在正在研究简便方法

+ T! G% }" C+ A5 |9 v& y  Q# U0 `我做过一个,,,分了四步做的
" [/ F3 s, F2 g% P( \1 j  ]3 ?* I2 q5 a& r
发表于 2018-2-25 01:30:23 | 显示全部楼层
为什么不想去算
. Y4 v  O9 z% c会算挺好的呀
