找到个中心高的计算公式想请高手来点评下

初脗╰給ㄋ煙

工件的中心高是随工件的直径和砂轮与导轮直径的大小而变化的，对于直径小于6毫米的工件磨削时中心高可以取工件的半径作为中心高，即 h=1/2d工件直径大于6毫米时可以按以下这个计算公式得出
. P- |4 f( g% ^9 y' X; Y

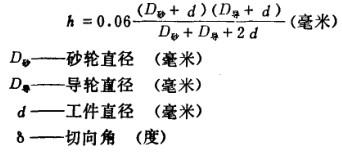

       (D砂+d)X(D导+d)
h=0.06----------------（毫米）
, X  @. A! R9 a3 C$ x         D砂+D导+2d
式中：D砂=砂轮直径， D导=导轮直径， d=工件直径

研磨者

到目前为止，无心磨没有一个非常准确的公式，而目前所有的公式只是个大概接近。
9 G: C' @8 \. e+ v
因无心磨在磨削过程中 工件是移动的，砂轮和导轮的直径是在不断的变化的，影响圆度的因素很多。

* s) P  l; h* y* {3 v2 F) [# g个人建议多按工件的形状和大小来 判断中心高。 如果这样算下来 就没啥效率了。
& K8 I; a+ H% w  x& K# r0 ]! T
一般中心高减去工件半径比机床中心高5-10mm 之间基本都没什么问题，特殊的工件可适当加高。

我恨我痴心555

什么啊？

心想事成

要是不知道机床中心高呢

圆锥滚子无心磨

心想事成 发表于 2013-9-21 20:31
5 Y- C* f6 _. T( o要是不知道机床中心高呢

* b+ v, _  w) I7 a. \5 O导轮和砂轮进刀进到一块，量一下就是中心了

白夻

这个公式是很经典的，也比较实用。计算也比较简单，并不影响效率

白夻

另外还有一个金钢笔偏移量公式  也比较实用  改天有时间  我给弄上来  让同志们提提意见

爱学者

心想事成 发表于 2013-9-21 20:31
( l2 c& Q) L8 H要是不知道机床中心高呢

机床说明书上都有记载中心高的
; d# _& `, h% y" k- q) V6 h% R

磨刀小伙

好好学习天天向上
