请教大家这个夹头怎么磨可以保证同心度（附图）

六级士官 · 发表于 2013-10-12 13:24:54

马上注册，结交更多好友，享用更多功能，让你轻松玩转磨削论坛

您需要登录才可以下载或查看，没有账号？注册会员

×

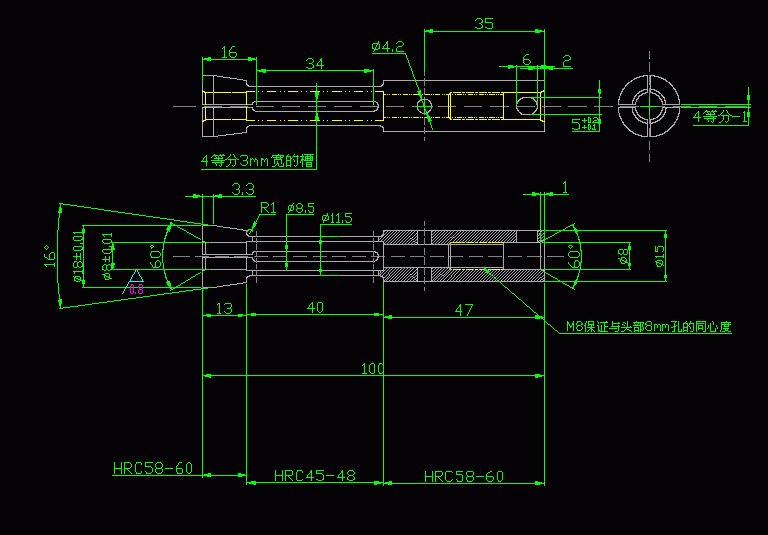

这个夹头是非标的，量不大，几乎没两天就有，但是每张图纸只有两三件，多的五件，每次的尺寸也不太一样，样式是一样的

客户经常反映我们做的同心度不好，就是外圆与内孔不同心，我们内外圆磨的加工工艺是：先顶住两头把直径15磨床，反过来把直径18磨出，然后调整机头把斜度磨出，最后上卡盘，夹住直径15处打表把内孔磨出，大家看看这个工艺和加工方法有问题吗？我们现在分析的原因就在内外圆磨上面，但是没有好的处理方法，请教高手解答怎么磨

PPL · 发表于 2013-10-12 18:50:05

可不可以先磨内圆。再以内圆为基准去磨外圆。

电主轴 · 发表于 2013-10-12 13:49:11

疑问：1，不知同心度要求多少？2，磨外圆时，四等分的切口是否会对外圆精度有影响？
建议更改内圆磨削的装夹方式，用弹性夹头夹住15的外圆，夹头类似于你的零件；根据M8螺纹及8毫米孔定位，做螺纹芯棒。前提都是磨削之前先保证工装的跳动，然后加工

谈情说爱 · 发表于 2013-10-12 14:01:11

路过帮不上忙

zhengwei · 发表于 2013-10-12 18:15:54

简单
拿来我帮你做

磨刀小伙 · 发表于 2013-10-12 20:21:18

同意楼上的，先磨内孔看看！

销销磨工 · 发表于 2013-10-13 15:56:49

工艺不对车铣加工完热处理无心磨15 冲子磨18 16度内孔磨（滚轮内孔磨）8 同心度0.005肯定没问题

zhengwei · 发表于 2013-10-17 19:09:51

zhengwei 发表于 2013-10-12 18:15
7 g" D7 S0 n/ \3 K简单9 }# D0 r% v8 S/ o
拿来我帮你做

那不行我在南京

鲨鱼 · 发表于 2013-10-18 08:26:28

典型的弹簧夹头，没有专门工装的话，工艺上2个办法解决：
1，18锥度处4条槽磨前用硬环氧树脂胶黏上，硬化后磨。磨出后，去掉树脂。
2，该4条槽，淬火前加工时不要开通，在18端面处留几毫米，等孔磨好后，用切片砂轮把槽开通。

Mariachi · 发表于 2013-10-20 18:12:34

PPL 发表于 2013-10-12 18:50
4 A- g5 u5 A* t; u$ G. u+ g可不可以先磨内圆。再以内圆为基准去磨外圆。

你想得出来哦，内孔做了怎么去控制同心率？

PPL · 发表于 2013-10-23 17:08:25

支持2楼和9楼主意

有空多笑 · 发表于 2013-10-31 18:56:33

车好，顶尖顶住磨外圆，Ф15、18 锥度都要磨最起码要见光！然后上四爪夹Ф15外圆校正中间空挡和Ф18校正到一丝。{中间空挡自己看情况磨，要是不磨校地的好就不磨！}磨内孔！最后线切割保证在两丝以内！

双双双俊 · 发表于 2013-11-3 09:42:42

{:soso_e189:}

狼族 · 发表于 2014-4-8 22:02:35

外圆加工不变，夹具同时定住15及角度0•005没问题。

zhangxun · 发表于 2014-4-9 16:56:53

内圆磨好，外圆冲子。

hou518501 · 发表于 2014-4-10 22:02:03

先内源再外圆磨外圆时做一跟心轴心轴的标准我的经验是有1.5到2丝的锥度这样东西磨出来同心度一般半丝以内
