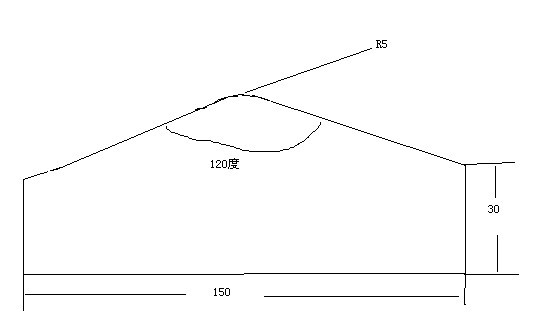

请教这个斜度接R该如何修砂轮？

justorys · 发表于 2013-10-20 18:03:18

您需要登录才可以下载或查看，没有账号？注册会员

×

要准，怎样弄？？？详细说明下，大师们，

即无止境 · 发表于 2013-11-10 17:36:16

两种方法，第一种用正玄台垫60度，，工件放上去，就是一个简单的斜度接r。第二种就是直接搞一个成型砂轮分钟踩下去

DAQING · 发表于 2013-11-11 01:17:30

第一种方法是用程式加工。第二种方法是打R套。如果两边斜度水平的话。一次就可套好。如果两边不平。则先套长斜度这边。完后再把砂轮底部修道另一边所需的高度。套下去就OK。如果还不懂。去问你师傅吧

justorys · 发表于 2014-1-12 10:36:12

godblessme 发表于 2013-11-29 18:10
0 ]/ U ~% T: U8 z3 Z这就是普通的斜度接R，R5-COS30度X5=R角器修砂轮下数值也就是砂轮碰尖点下属值

就是下0.6左右吗？呵呵，我就是想知道这个方法，谢谢哈，

磨削达人 · 发表于 2013-10-25 11:36:40

拿过来我帮你弄

yu55318453 · 发表于 2013-11-2 21:16:47

成型砂轮一刀搞定

w89101 · 发表于 2013-11-4 04:34:26

这砂轮你准备怎么打你能一刀搞定？真牛

天一直很蓝 · 发表于 2013-11-10 19:37:01

上面的问下这样的工件成形砂轮怎么打打多大的

天道▂▂酬勤 · 发表于 2013-11-10 21:47:33

即无止境发表于 2013-11-10 17:36
/ `+ b+ P. m/ |" K* y两种方法，第一种用正玄台垫60度，，工件放上去，就是一个简单的斜度接r。第二种就是直接搞一个成型砂轮分 ...

很对支持

0126 · 发表于 2013-11-10 23:35:08

成型砂轮一刀搞定

斗牛士牛逗 · 发表于 2013-11-13 11:57:37

请大神说出详细的制作方法

kissdengli · 发表于 2013-11-27 12:49:32

路过，学习了！

弹指年华 · 发表于 2013-11-27 22:03:46

笑平一个方向，剩下你你懂的

弹指年华 · 发表于 2013-11-27 22:03:54

笑平一个方向，剩下你你懂的

godblessme · 发表于 2013-11-29 18:10:41

这就是普通的斜度接R，R5-COS30度X5=R角器修砂轮下数值也就是砂轮碰尖点下属值

我恨我痴心555 · 发表于 2013-12-3 22:35:07

大于90°可以一次完成，小于90°要两次完成，你们怎么看？
