这个图求师傅详解

桑公子 · 发表于 2013-11-19 19:58:57

马上注册，结交更多好友，享用更多功能，让你轻松玩转磨削论坛

您需要登录才可以下载或查看，没有账号？注册会员

×

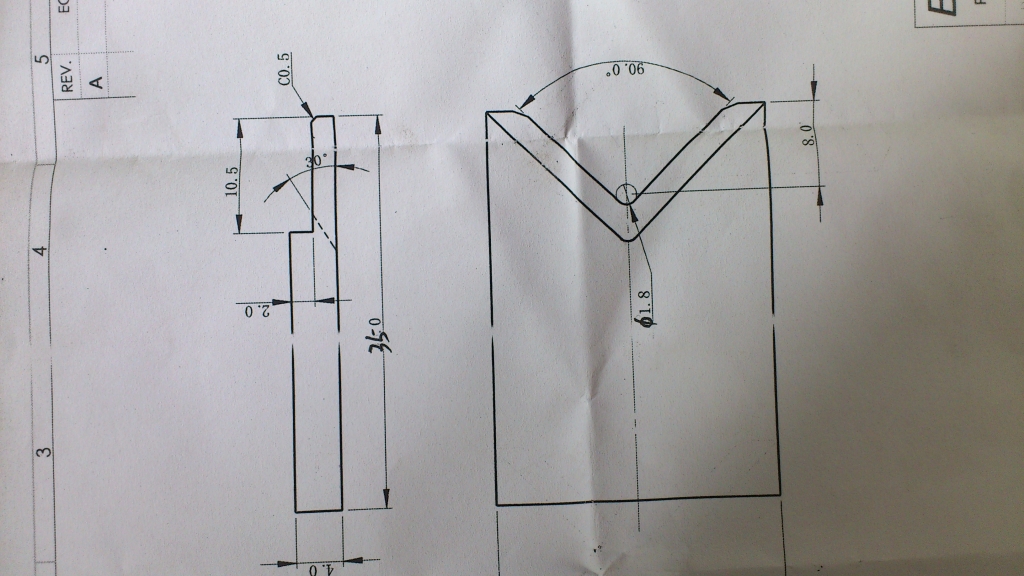

求师傅给个复合角度的公式，我在论坛也看了好多，高手区我进不去，这个没R 时是用软件模拟得的数据加工的，现在要求有R了，砂轮的斜度修好R就不知道修多少了，这个是端子切刀，两片对着中间要成1.8的圆，各位大师就有劳了
来自圈子: 精密平面磨床磨削技术

haling · 发表于 2013-11-19 22:25:13

估计没有几个会的咯，这个公式不记得了

张国耀 · 发表于 2013-11-20 08:41:31

haling 发表于 2013-11-19 22:25
: z& G/ z) d: [. A0 U: @估计没有几个会的咯，这个公式不记得了

有会的，里面平磨大师还是很多的！希望会的看到解答一下！
…来自安卓客户端

销销磨工 · 发表于 2013-11-20 23:07:37

用笨一点方法。先按90度来再算比例就可以算出来了

桑公子 · 发表于 2013-11-21 17:32:14

高手出来解答下啊，那个R是和斜面平行的，没R时，是一刀磨出的，现在想修好斜度接R但，不知加工多少，等高手

rickyh · 发表于 2013-11-22 10:25:35

记得二面角的零件在加工的时候砂轮修整的角度和R角和图纸上的角度和R不一样，因为放在正弦台上后一些距离变成了空间尺寸，所以砂轮休整的角度和R另外要算.结合楼主的工件，我算的砂轮修整角度为126.868度（单边修63.434），R修成0.897（和图纸上的R0.9很接近）
BTW，接触二面角的加工是在02年，我在7年前已经改行了，所以不太确定是否算的正确.

桑公子 · 发表于 2013-11-23 10:35:18

帖子都沉了，高手在哪啊

一点 · 发表于 2013-12-10 21:24:40

桑公子发表于 2013-11-23 10:35
4 t, k; S: A! Q/ ~3 g+ @8 Y, J帖子都沉了，高手在哪啊

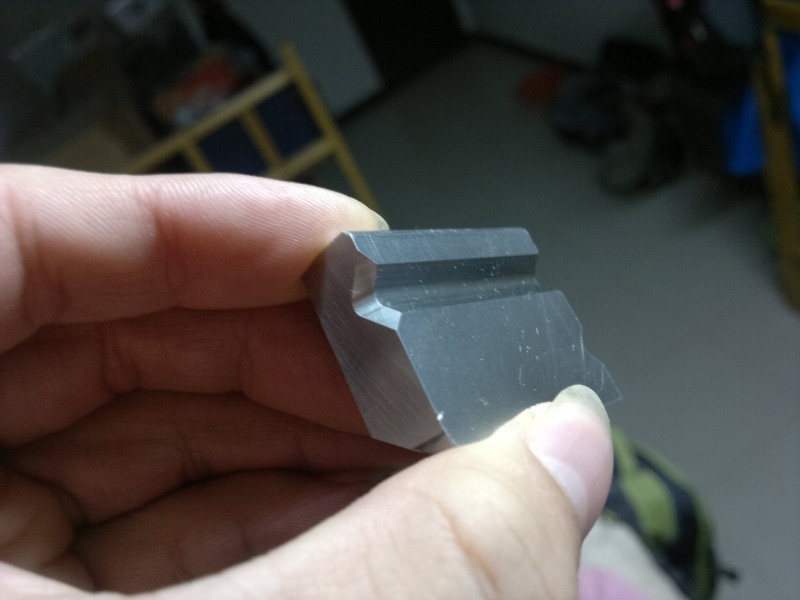

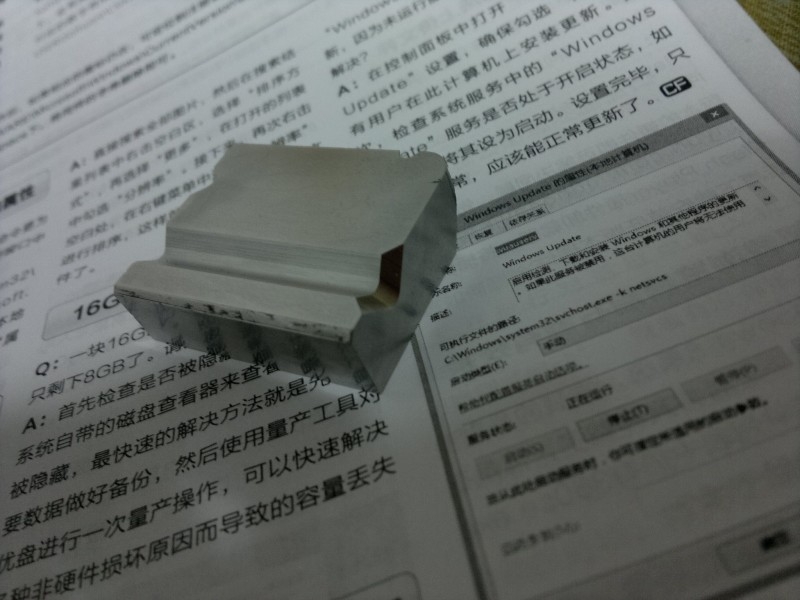

这个跟你的图纸应该类似，V型槽是45的，当时正弦台摆得也是45度的，切着玩的。
明天去公司算一下30度的是多少。

补充内容 (2013-12-19 21:31):
砂轮打40.89度，（角度器躺着打）。 R打0.96

245433091 · 发表于 2013-12-21 22:54:47

一点发表于 2013-12-10 21:24+ V# l) e1 O) T' Y0 x# Z
这个跟你的图纸应该类似，V型槽是45的，当时正弦台摆得也是45度的，切着玩的。
2 P7 }! F) @! }1 j2 ~明天去公司算一 ...

可以告诉我怎么算的吗？

godblessme · 发表于 2013-12-26 22:09:39

很想知道理解不通啊等待高手指点啊

听001雨 · 发表于 2013-12-26 23:05:41

这个其实很简单的...只是不知道你们做这个一个月能拿多少工资呀?

weige · 发表于 2022-6-3 21:13:32

论坛里有这类
