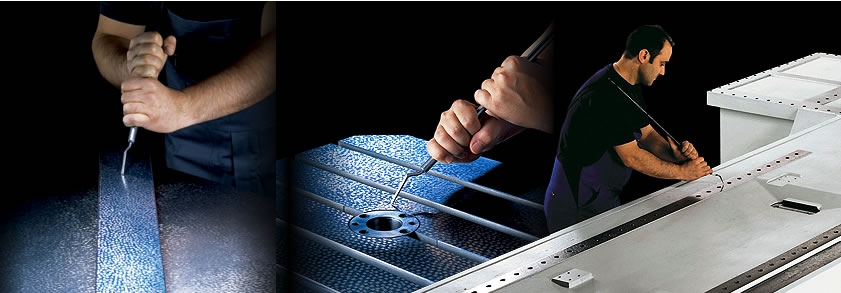

瑞士刮花

鲨鱼 · 发表于 2014-1-13 15:01:06

马上注册，结交更多好友，享用更多功能，让你轻松玩转磨削论坛

您需要登录才可以下载或查看，没有账号？注册会员

×

当你学会pull scraping后，你所刮的磨床就进入高精密级了。

鲨鱼 · 发表于 2014-1-17 00:57:30

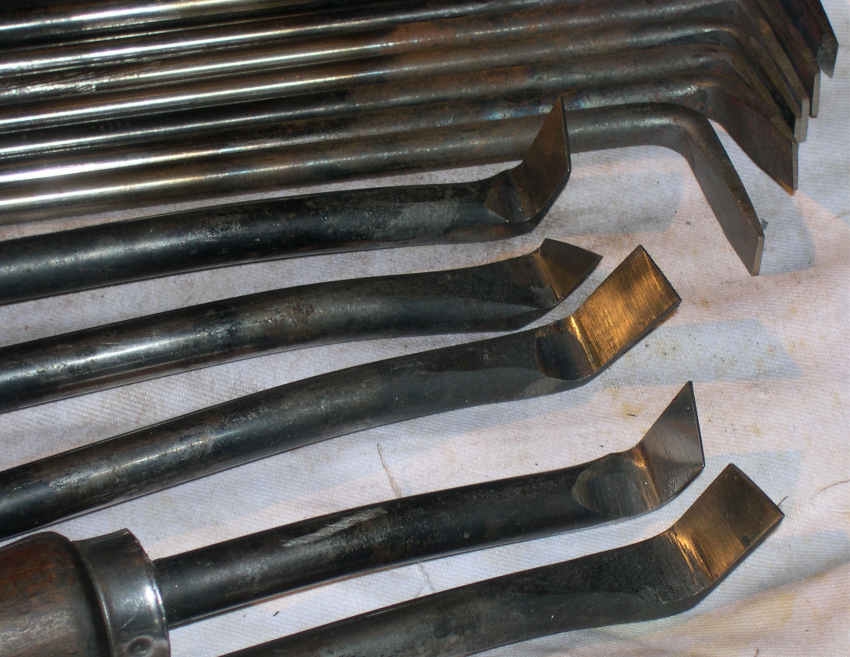

有兴趣者，自己打几把弄来玩玩。

鲨鱼 · 发表于 2014-1-23 13:30:39

quote：但坐标磨的导轨几何精度的保证不是通过铲刮得来的，有铲刮的工序，但最终是通过治具的研磨得来的.quote。

首先要分清铲刮（scraping)和研磨（lapping)的区别：铲刮是修正较软金属精度的最有效方法，研磨对付较硬金属更有效。
其次要谈机床导轨的区别：美国Moore坐标磨的母导轨是用镶钢导轨，瑞士Hauser是用铸铁导轨。镶钢导轨洛氏硬度在60，
靠铲刮是刮不动的，只好用研磨，而不是任何坐标磨的导轨几何精度都是研磨出来的！
再则Moore的坐标磨镶钢导轨是装在铸件上的，如果没有铸件与钢导轨的接触精度，任你什么几何精度都做不出来的，导轨
走起来像蚯蚓在爬行！把Moore的镶钢导轨拿下来，就可以看到铸件的铲刮面有多精密！！！再看看Moore的立柱导轨，母导轨是铸铁的，
上下直线度全靠它保证，怎么研磨？铲刮干吗？研磨只是对特定的导轨及特定的导轨材料而做的铲刮无法达到的微修正（这里说“微修正”
是它的加工效率记低）。
最后说说动Moore的X-Y动导轨，都是铸铁，满满的铲刮印。是研磨后为了储油？看仔细了，都是手工铲刮然后排花的。
当一条动导轨像一个怀胎8月的女人趴在一条无比精确的直线上，她吃口饭又拉泡屎，运动轨迹该如何？所以不要盲人摸象！

quote:手动机床导轨上铲刮是在导轨几何精度出来后再加上去的，为了更好的储油减少摩擦.quote
这个有时间就写写，太长了！！！

42点195 · 发表于 2014-1-13 16:26:32

长见识了，用肩膀的。

魔界精鹰 · 发表于 2014-1-13 17:04:49

拉刮法，与机床几何精度无关，只为装饰，储油，减少滑动摩擦力

jgh1434 · 发表于 2014-1-13 22:31:06

不了解这个！

研磨者 · 发表于 2014-1-14 01:31:31

魔界精鹰发表于2014-01-13 17:04:49
) u- O. r: I, v$ p6 o

登录/注册后可看大图

. C5 l& \1 K1 [* p+ w拉刮法，与机床几何精度无关，只为装饰，储油，减少滑动摩擦力

磨床很多是要精度不是装饰，看铲的位置
来自安卓客户端

鲨鱼 · 发表于 2014-1-14 09:36:59

魔界精鹰发表于 2014-1-13 17:045 u7 n; |5 K" ~5 |. ]
拉刮法，与机床几何精度无关，只为装饰，储油，减少滑动摩擦力

呵呵，请教什么刮法与机床几何精度有关？屁股刮法？

眾程科技 · 发表于 2014-1-14 12:10:25

磨完后排花可以,美观

鲨鱼 · 发表于 2014-1-14 12:48:19

很无语，你们讨论去吧！

zxq0220 · 发表于 2014-1-15 08:49:58

这种刮法工件位置高些，工件离人眼近些。个子高的人比较适应。就是不知道刮刀是怎么磨的。

张国耀 · 发表于 2014-1-16 11:36:42

铲刮应该是磨床的制造比较核心的技术了！可能国内一直对此不太重视的问题吧！我一直想了解一下，瑞士、德国、日本这些国家对铲刮的技术以及他们的区别？希望楼主和了解的人分享分享！
来自安卓客户端

xiaojianlin · 发表于 2014-1-16 11:42:26

刮花对设备的精度和使用寿命影响很大地

鲨鱼 · 发表于 2014-1-16 13:37:33

张国耀发表于 2014-1-16 11:36) a, s/ U! i. e8 u5 ~9 _6 V# b4 Z1 q
铲刮应该是磨床的制造比较核心的技术了！可能国内一直对此不太重视的问题吧！我一直想了解一下，瑞士、德国 ...

要写就很长了，从美国Moore的Hook刮法到瑞士的Pull刮法，亚洲的Hip刮法，优缺点一大堆。
写出来也不一定有人能看懂哈，其中导轨爬行理论好占一大部分呢。但是面对热乎乎的铸件，这些理论都不成立！这就是中国机床行业的现状，精密二字无从谈起！

颓废天堂 · 发表于 2014-1-16 16:00:43

在中国根本不重视技术，只要产量产量！！！

LB技术部 · 发表于 2014-1-16 16:54:19

本帖最后由 LB技术部于 2014-1-16 16:58 编辑

效率不高，精度高。要是装饰没有优势，我可以刮成燕子飞的{:soso_e104:}不过好久没有刮了，刀都都丢完了{:soso_e106:}

htbeyyw · 发表于 2014-1-17 09:21:19

能拿多少的薪水啊！
