托板角度多少合理

seesee · 发表于 2014-5-4 19:42:24

马上注册，结交更多好友，享用更多功能，让你轻松玩转磨削论坛

您需要登录才可以下载或查看，没有账号？注册会员

×

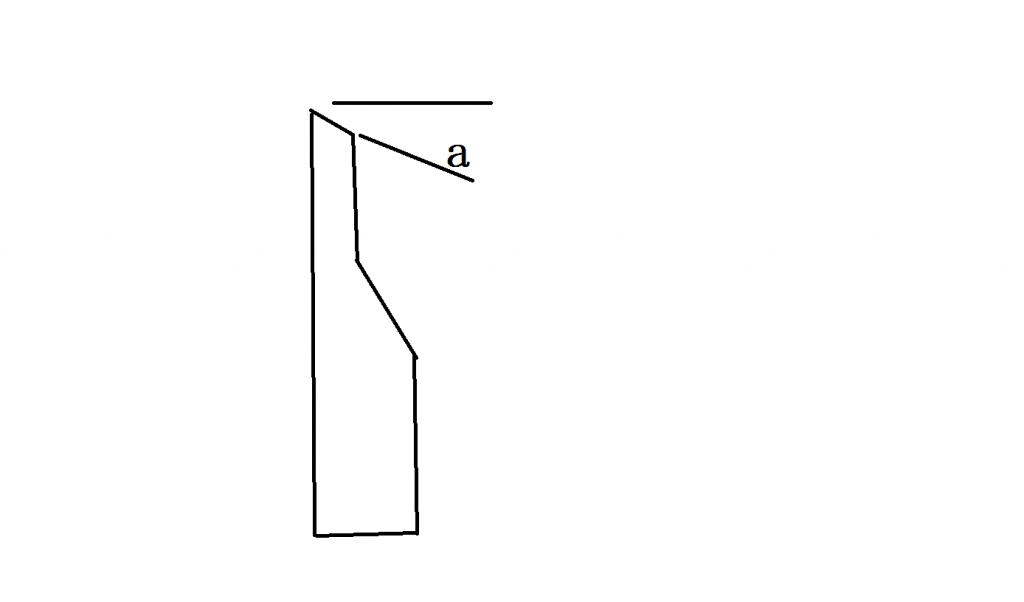

买了几个托板角度都不一样，托板这个角度多少合理（如图），小了或大了有什么影响

wk757584498 · 发表于 2014-5-4 20:10:51

普遍用的都是a=30度的，如果a角度大了刀板硬度不够，小了没有试过，不知道会出现什么情况

xiaojianlin · 发表于 2014-5-5 07:54:56

角度小了容易打滑

juaiming · 发表于 2014-5-5 08:54:53

磨小工件a角度要大一点，磨大工件a应小一点，否则刚性不够，影响磨削精度

jason2659 · 发表于 2014-5-8 20:06:06

这个角度，与导轮倾角和休整角，加工速度都有联系。
之前哈尔滨机床厂有做过这类实验，也有数据。你可以看下《无心磨的理论与实践》这本书。
一般都是30度的角度。
当加工直径小的工件时，比如滚针1.5mm左右的时候，可以将30度减小，甚至是0度。
加工效率会提高，不过我暂时没有自己做过实验。
个人认为如果可以改进成功，托板的费用可以大幅度降低。

3344152 · 发表于 2014-5-9 11:01:31

不太有关系影响很小

zhangxun · 发表于 2014-5-17 16:46:11

学习的。

mochuanxiaotu · 发表于 2014-5-31 22:54:52

xuexi学习的

yjbycl · 发表于 2014-6-1 20:49:51

理论上a=0最好！但是会对工件进出口产生影响使工件进出口时直接接触砂轮引起失速和擦伤：还会减慢工件修圆。

tadtad · 发表于 2014-6-2 10:11:33

一般是30度，当然通常是40度到20度之间，这个要看你的工件情况的，角度与工件和托板及工件和导轮间的摩擦系数有关的

2233435634 · 发表于 2014-6-3 06:38:48

20～30度

来自安卓客户端

seesee · 发表于 2017-5-12 21:23:11

感谢以上所有回复，好久没上不好意思

林晓贤 · 发表于 2017-8-8 13:13:30

成圆效果

林晓贤 · 发表于 2017-9-6 10:23:05

30度角度大小影响成圆效果还影响直径

林晓贤 · 发表于 2017-9-6 10:24:35

30度角度大小影响成圆效果还影响直径做胎具平磨磨一下就统一了
