求教外圆锥的一些计算方法

372284531 · 发表于 2009-11-12 16:01:23

马上注册，结交更多好友，享用更多功能，让你轻松玩转磨削论坛

您需要登录才可以下载或查看，没有账号？注册会员

×

本帖最后由 372284531 于 2009-11-12 16:11 编辑

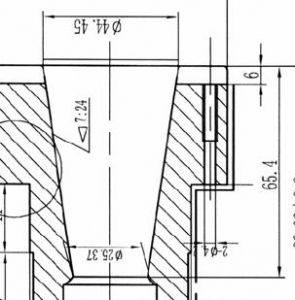

求教各位大虾们外圆锥的两头的高的差如何用最简单的公式进行计算最好能给给计算过程 7：24 大头44.45 小头25.87 长度65.4

砂轮王子 · 发表于 2009-11-12 16:42:57

(D-d)/2/L是求度数的

古董1883 · 发表于 2009-11-17 21:19:45

大头直径减去小头直径后除以长度再乘以一个常数(28.7)所得的值就是磨床工作台要扳转的角度了,现学现卖,谢谢!

王锋 · 发表于 2009-11-17 23:14:39

看来你一点都不古董。不但学的快卖的更快。儒子可教啊！中国有希望了。

xinmiao0109 · 发表于 2010-8-28 19:49:11

大头直径减去小头直径后除以长度再乘以一个常数(28.7)所得的值就是磨床工作台要扳转的角度了,现学现卖,谢谢 ...! o/ Z7 q4 O2 S, u1 h% j y& U
古董1883 发表于 2009-11-17 21:19
N5 S0 S* F+ Z' E6 Z9 ^

登录/注册后可看大图

学习了。

太阳岛 · 发表于 2010-9-1 20:12:38

要是过了6度你还用28。7呀是不是有点误人子弟之慊

bluseli · 发表于 2010-9-1 20:18:35

回复 6# 太阳岛

你可以详细分析下，会得到加分的

无情泪 · 发表于 2010-10-24 19:33:57

为什么要乘28.7？

360370571 · 发表于 2010-10-24 22:13:05

7:24是外圆主轴的锥度啊
(D- d)/2÷L得出值用计算器还原 tan值
的角度是工作台角度
还有一种方法直接算出拨多少道的{(D-d)/2÷L}×（机床半径等于要拨多少道）

372284531 · 发表于 2010-10-25 20:51:44

回复 9# 360370571

师傅这个方法直接哟是它的能磨的工件半径吗

壮志雄心 · 发表于 2010-10-26 08:19:55

回复 8# 无情泪

因为1弧度等于57。4度。我们加工时机床只需要转一半的度数所以只需要乘以28。7就可以了。

无情泪 · 发表于 2010-10-28 19:51:16

回复 11# 壮志雄心
一孤度是多少哥哥，请教了。

bluseli · 发表于 2010-10-29 15:41:29

1π弧度是180度，1弧度等于180/π度。

壮志雄心 · 发表于 2010-10-29 17:50:22

楼上的说的非常好。1弧度就是这么算。

yz7297423 · 发表于 2011-4-20 18:13:00

7；24，市场上有标准规，到卖量具的地方可以买到，用标准规配磨可以得到准确的锥度

zpngbrs · 发表于 2011-4-21 18:06:58

不论是几比几（1:6 7:24 1:20）等等，你可以这样理解，就拿7:24来说，在24的长度上大小头直径相差7，要是不会计算多少度的话，有个笨办法，也可以把锥度调好，就是自己磨一个标准棒，或夹或顶（根据要加工的工件定）就拿7:24来说，将长度放大10倍，也就是240长.那么大小头相差就成了70，把表吸在砂轮罩上，打标准棒的母线.（在标准棒上涂蓝油取240长）然后调整锥度.等调到床身移动240长.表走35就成了！（因为70指的是直径.表走的是半径所以35就行）其他比例锥度也可以这么调。
