共轭凸轮磨削

理真 · 发表于 2014-7-2 14:59:13

您需要登录才可以下载或查看，没有账号？注册会员

×

国内有没有磨削共轭凸轮内外曲面的数控磨床，特别是有没有自制的简易数控凸轮磨床，专门磨削共轭凸轮。

zxq0220 · 发表于 2014-7-3 07:59:59

有。只要带有C轴功能的数控磨床都行。但要看工件大小和机床加工范围。

理真 · 发表于 2014-7-3 10:04:52

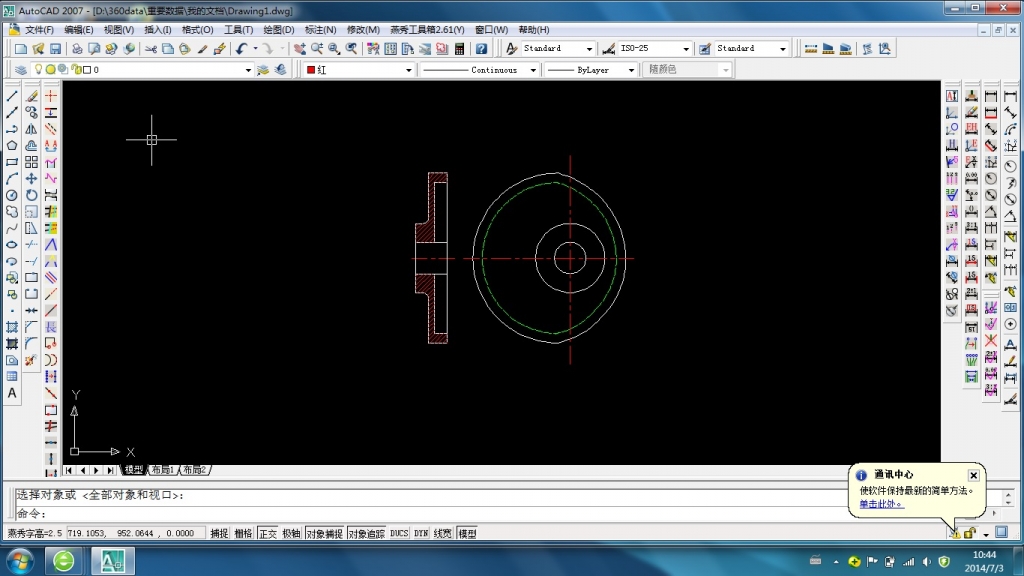

谢谢，凸轮结构是内外曲面在一个凸轮上，内曲面是端面沟槽，卧式数控磨床只能用内圆磨方式加工内外曲面，外圆磨不能加工内曲面，带C轴功能是否指凸轮装夹后，凸轮能走曲面轨迹，而磨头固定，国内有这样的数控磨床？

理真 · 发表于 2014-7-3 10:44:45

zxq0220 · 发表于 2014-7-4 07:45:52

理真发表于 2014-7-3 10:04
; K4 B* a- h/ x/ ^, d, R" p' }谢谢，凸轮结构是内外曲面在一个凸轮上，内曲面是端面沟槽，卧式数控磨床只能用内圆磨方式加工内外曲面，外 ...

多大尺寸？可以使用立式磨床一次装卡，内外曲面一次加工出来。

理真 · 发表于 2014-7-4 14:14:42

直径不超过300mm，立式磨床上，是凸轮走曲线还是砂轮走曲面，这样的立式磨床必须是数控的，而且凸轮是共轭凸轮，数控系统也较特殊，这样的磨床国内有没有？

zxq0220 · 发表于 2014-7-5 08:47:18

理真发表于 2014-7-4 14:14) F- I' z' W3 e, }! H
直径不超过300mm，立式磨床上，是凸轮走曲线还是砂轮走曲面，这样的立式磨床必须是数控的，而且凸轮是共轭 ...

有。最小型的就可以。转台上配置永磁吸盘，内置力矩电机，具有C轴功能；
C轴与X轴差补实现凸轮磨削。13311013605
