CNC修整盘和齿轮磨砂轮金刚石修整工具

[复制链接]
发表于 2014-12-16 15:49:45 | 显示全部楼层 |阅读模式

马上注册,结交更多好友,享用更多功能,让你轻松玩转磨削论坛

您需要 登录 才可以下载或查看,没有账号?注册会员

x

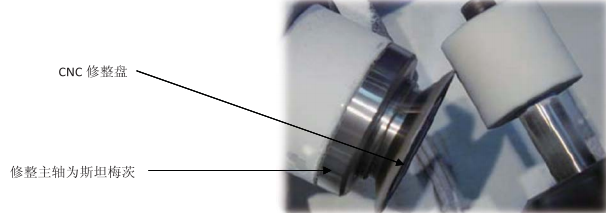

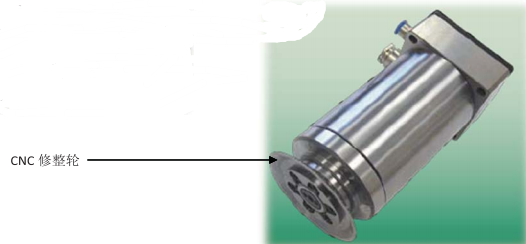

        一般情况下,修整盘比修整笔好用,是因为首先修整盘耐用,在相同情况下,修整盘寿命比修整笔长。而且修整盘使用电机驱动,修整的砂轮圆角更加精确。但是修整盘比修整笔的价格贵许多。盈锋 YINGFENG CNC修整盘是通过CNC控制修整参数,沿着要求的轮廓,移动金刚石修整盘来完成砂轮的修整。 QQ截图20141216092940.png                                                                                QQ截图20141216093227.png
CNC成型滚轮可以在CNC磨床上对砂轮进行直线修整或成型修整,从最简单的型面到最复杂的型面。滚轮的精度,决定了工件的精度,我们采用反向电镀法,并有专业的产品应用工程师,对金刚石的类型、粒度以及金刚石的排列方式进行工艺优化,达到最高的精度要求。修整盘可应用于外圆磨、内圆磨、平面磨、成型模和无心磨等。

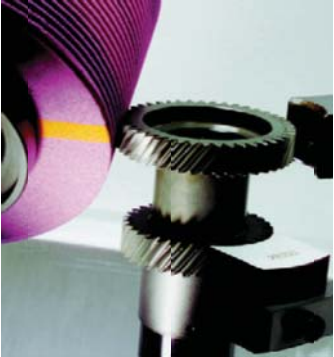

盈锋 YINGFENG也提供成型磨齿机和蜗杆磨齿机用滚轮。
涡轮叶片形修整滚轮.png                          蜗杆磨砂轮.png , ^5 y; K; m( m) K
模数范围:0.2-10,法向压力角(α)10°-35°,形状公差:≤2μm,径向和轴向公差:≤2μm。
滚轮的精度,决定了工件的精度,我们采用反向电镀法,并有专业的产品应用工程师,对金刚石的类型、粒度以及金刚石的排列方式进行工艺优化,达到最高的精度要求。
. {) H( Y1 n& X3 @0 a+ ~
% y  k+ T% Y7 s3 ]
4 l9 a& r+ Y: z4 O: b" u
发表于 2015-2-9 14:08:21 | 显示全部楼层
知识中穿插着广告,很高明啊!不过想知道你是做驱动装置的?还是做主轴?还是做修整滚轮的?哪一个是主业?哪些是配套呢……
发表于 2015-2-10 07:02:08 | 显示全部楼层
楼主是卖修整盘的。修整主轴是另外公司生产的,是用来提供用户选择配套的。
发表于 2016-2-21 10:02:21 | 显示全部楼层
做滚轮的* \( a8 r6 [$ N) R, H
是金属的还是电镀的
发表于 2016-5-27 05:57:53 | 显示全部楼层
楼主照片上的CNC修整轮应该叫金刚石修整滚轮,制造方式有二大类,电镀法和烧结法。照片上写的反向电镀法在专业上的名称是内镀法。我是苏州远东砂轮的从事金刚石修整滚轮设计生产使用指导30多年的工程师,这个产品的国家专业标准是我主笔的。
发表于 2016-5-27 10:37:26 | 显示全部楼层
ZB J43002-86  国家专业标准  金刚石修整滚轮
发表于 2016-5-27 10:56:18 | 显示全部楼层
电镀法中还可分为外镀法和内镀法,内镀法的制造精度较高。
3 U* e. ^9 ]0 A* i* _& e- S烧结法中也可分为TS法TN法。还有更细的分类。
发表于 2016-5-28 06:17:01 | 显示全部楼层
上面一张大滚轮的照片是用TS法做的。从照片上看来金刚排列不到位,金刚石暴露不均匀。国内第一家生产这类滚轮的是我们苏州远东。当时是国家的高技术引进项目,93年花了1000多万元从德国Winter引进的国际上最先进的金刚石滚轮生产技术,我去德国学习了整套生产工艺及配方。国家为提高国内的金刚石修整滚轮的技术水平让我们苏州远东起龙头作用。
发表于 2016-5-28 06:36:09 | 显示全部楼层
国内现在有许多自称可以做金刚石滚轮的公司,做的好一点的那几家同我都有联系。
) R/ D, e+ z! e& r* G上面照片上标的CNC修整轮我们叫蜗杆磨修整滚轮,大多是20度的。北京有一个公司专业做这的,产量比较大质量也比较好的。他们是用内镀法做的,模数可以做的比较小。北京的这个公司是在80年代从我们苏州学的内镀法技术。
发表于 2016-5-28 08:05:31 | 显示全部楼层
上面如有什么问题可咨询我。包括特种磨削,如特种陶瓷特种玻璃材料的精密零件加工等。
