[资料] 无心磨床 研磨问题图片收集

 荐 [复制链接]
发表于 2015-4-26 00:27:29 | 显示全部楼层 |阅读模式

马上注册，结交更多好友，享用更多功能，让你轻松玩转磨削论坛

您需要 登录 才可以下载或查看，没有账号？注册会员

×
  最近准备做一些无心磨的资料 放在论坛内8 g0 U/ |$ d. r

1 p4 x; C9 X$ Y) ^  [. `请把你遇到的问题，最好是能通过手机或者相机拍照，而且比较清晰的显示的问题，发图上来
. h* Z1 w! j( ]% G8 S ' _% F6 w/ Q; z* N# Y
跟帖传图，最好多个部位和多张照片，尽量清晰
. v" i* d# `+ L  M) Y7 ^ ' i" c4 f2 q& E. E, P4 s
我们会根据你的图片来制作相应的解决方案2 ?4 R. D' {/ ?5 g

8 d- i3 g2 S( v% t! I/ `6 m+ @7 c工件有螺旋纹，划伤，磨伤等
# A1 q3 G. L9 s$ F$ I) Z' T9 q ( \5 E% D2 `' ^- w) @. R* |4 I
资料会以尽快的速度制作出来，放到论坛内供论坛内的会员参考
( M) q6 C; s1 U' H) f' l' l
无心磨床, 图片

相关帖子
回复

使用道具 举报

lcflcf
发表于 2015-6-21 09:08:02 | 显示全部楼层
谢谢分享！
回复 支持 反对

使用道具 举报

发表于 2015-6-21 21:15:19 来自手机 | 显示全部楼层

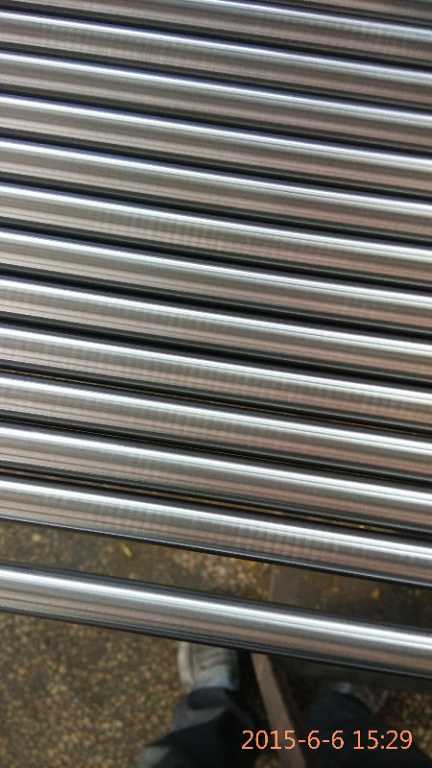

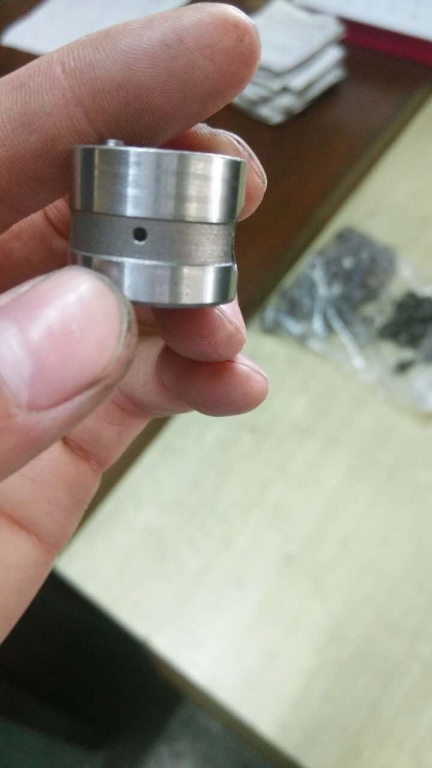

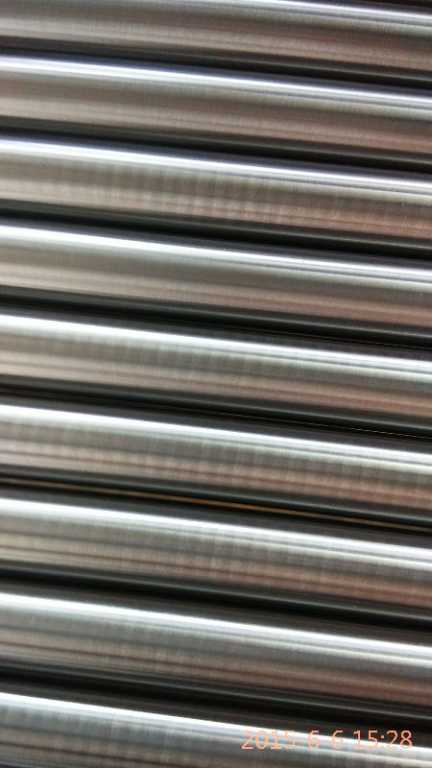

这个行吗
来自: 微社区

点评

1040无心磨
这个问题 基本是 挡板 高出砂轮导论表面 或 磨削区域太小 就这两个问题  详情 回复 发表于 2015-9-12 21:17
回复 支持 反对

使用道具 举报

1111111
发表于 2015-9-11 14:46:28 | 显示全部楼层
本帖最后由 1111111 于 2015-9-11 14:55 编辑
' J2 G: S9 T: U3 d/ i  `# W7 S" ]. c; z, }  B; E$ W

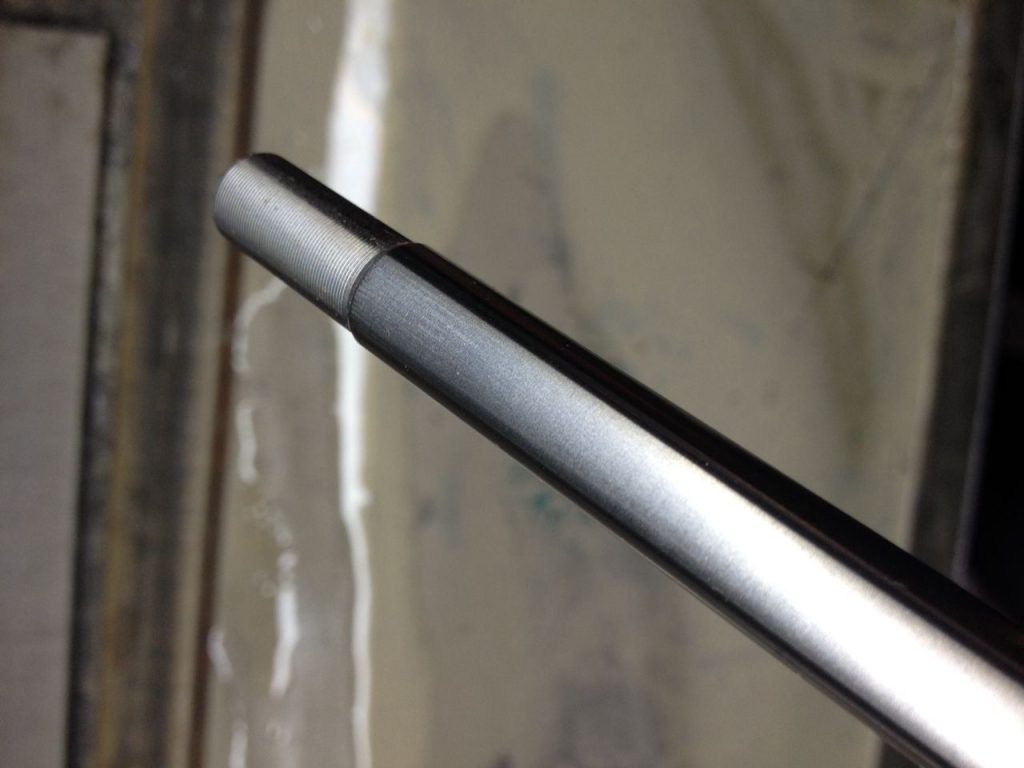

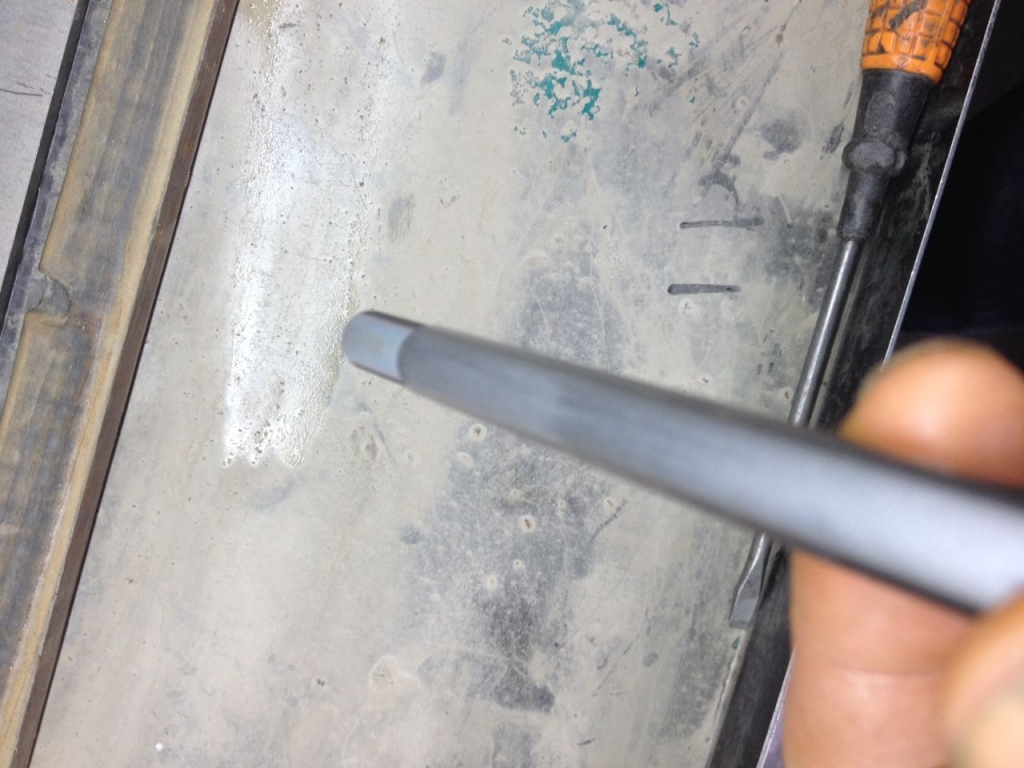

10*150的活塞杆,先出来的那头有阴阳面和白色线条[棱圆]
( z7 K7 P$ ^' M6 [; h! p- b5 q  m( h8 |  M0 X

点评

1040无心磨
调整导轮磨削区域 尽量在 前面 进1到2厘米 开始吃刀 砂轮不要修太光 减少吃刀量 适当降低导论转速 同时检查下导轮表面 有没有东西卡住或者不圆  详情 回复 发表于 2015-9-12 21:23
回复 支持 反对

使用道具 举报

发表于 2015-9-12 21:17:08 | 显示全部楼层
18626197780 发表于 2015-6-21 21:15
5 K4 y; Y' t' Q1 d这个行吗
8 Y% I8 k  d9 Z  F% E0 q& [2 Q
这个问题  基本是 挡板 高出砂轮导论表面    或 磨削区域太小     就这两个问题
& W3 O  b1 N* f. @
回复 支持 反对

使用道具 举报

发表于 2015-9-12 21:23:12 | 显示全部楼层
1111111 发表于 2015-9-11 14:468 m, u" c7 t$ E. W  f
10*150的活塞杆,先出来的那头有阴阳面和白色线条[棱圆]

# q; ^7 M& b) k3 y# {调整导轮磨削区域  尽量在 前面 进1到2厘米 开始吃刀  砂轮不要修太光   减少吃刀量   适当降低导论转速    同时检查下导轮表面 有没有东西卡住或者不圆
1 S; V2 N' d( z) O; \; o

点评

1111111
导轮磨削区我以经调了n次了,减少吃刀量也试过.还有就是砂轮特别不好修(修快了磨出有螺纹,修慢的话不锋利有震纹.只有进刀5-6丝快修两次再进刀2丝速度慢点修一次才能修好:要不然根本就修不好,但是这样砂轮太浪费了求大  详情 回复 发表于 2015-9-12 22:21
回复 支持 反对

使用道具 举报

发表于 2015-9-12 21:24:27 | 显示全部楼层
先谢谢版主了
回复 支持 反对

使用道具 举报

1111111
发表于 2015-9-12 22:21:25 | 显示全部楼层
1040无心磨 发表于 2015-9-12 21:23
1 G. h( l/ M8 P; s调整导轮磨削区域  尽量在 前面 进1到2厘米 开始吃刀  砂轮不要修太光   减少吃刀量   适当降低导论转速  ...
" C* Z9 F6 F- U
导轮磨削区我以经调了n次了,减少吃刀量也试过.还有就是砂轮特别不好修(修快了磨出有螺纹,修慢的话不锋利有震纹.只有进刀5-6丝快修两次再进刀2丝速度慢点修一次才能修好:要不然根本就修不好,但是这样砂轮太浪费了求大师想办法7 b7 b$ n* X! F; g  L" A
回复 支持 反对

使用道具 举报

emic
发表于 2015-12-31 16:07:12 | 显示全部楼层
谢谢分享！
回复 支持 反对

使用道具 举报

WQL
发表于 2016-1-27 18:16:43 | 显示全部楼层
回复 支持 反对

使用道具 举报

发表于 2016-2-11 19:54:36 | 显示全部楼层
不错，讲的都是实际工作中遇到的问题。我也经常遇到，还没有解决啊！这样的论坛好啊
回复 支持 反对

使用道具 举报

发表于 2016-2-14 16:33:27 | 显示全部楼层
不错！都是一些实际操作经验，非常值得学习！+ U3 B3 Y; _4 f3 K! V
回复 支持 反对

使用道具 举报

发表于 2017-11-11 17:18:30 | 显示全部楼层
@研磨者  好像没有进展呀，没人跟进。有整理好的吗？
回复 支持 反对

使用道具 举报

sio127
发表于 2017-12-27 19:32:47 | 显示全部楼层
学习学习了
回复 支持 反对

使用道具 举报

发表于 2022-4-14 21:17:47 | 显示全部楼层
实际问题，解决了吗
回复 支持 反对

使用道具 举报
