[求助] 如此长的腰圆,在冲子成型器上如何更有效的控制工件变形,和研磨时候的弹刀!!!

[复制链接]
发表于 2015-6-9 22:14:18 | 显示全部楼层 |阅读模式

马上注册,结交更多好友,享用更多功能,让你轻松玩转磨削论坛

您需要 登录 才可以下载或查看,没有账号?注册会员

×
本帖最后由 精工魔人 于 2015-6-9 22:16 编辑
* a/ P0 y4 P7 F# C$ E2 }; R8 ]

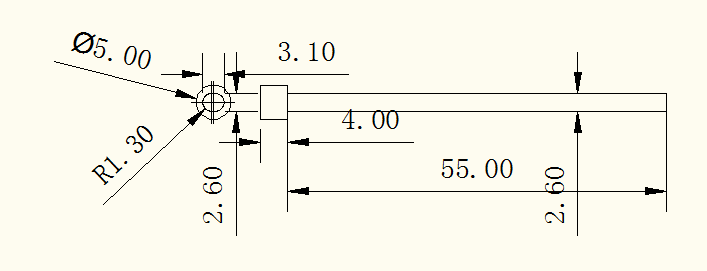

6 |3 Z4 e% L  H这个工件是SKD11的材质,公差为-.001,制作时我是延长头部加工的,加工时我是先把扁位削到位再接R1.3的!!现在由于工件变形还有弹刀只能分两节来接R!!!只是这样加工的效率就慢了许多!望大师指点下,如何更有效的控制工件的变形,和研磨时候的弹刀!!!先在此谢过哈!!4 o' @7 i: t( k" F; G9 [
发表于 2015-6-10 06:08:36 | 显示全部楼层
下面用个东西扶着能好点) u8 [4 p, X  r: N# {& `( _
 楼主| 发表于 2015-6-10 20:47:15 | 显示全部楼层
分段研磨会出现台阶,{:soso_e126:}{:soso_e126:},求高手指~~~~
发表于 2015-6-10 20:56:52 | 显示全部楼层
公差-0.001?

点评

公差一条,发表的时候写错了!!!  发表于 2015-6-10 22:46
发表于 2015-6-14 05:18:53 | 显示全部楼层
下面做个弹簧装置顶着# \+ }" q5 l5 a# e  ^! L0 X8 m

点评

弹簧有在下面顶着的,由于工件有点变形,每一支货都要打表,倍感太麻烦!!  详情 回复 发表于 2015-6-14 09:52
 楼主| 发表于 2015-6-14 09:52:15 | 显示全部楼层
soseen 发表于 2015-6-14 05:18' l  n6 L+ j; u; g, r
下面做个弹簧装置顶着
; a& N( s# _' o9 E
弹簧有在下面顶着的,由于工件有点变形,每一支货都要打表,倍感太麻烦!!/ \7 u9 n5 I% ^; Z) v
发表于 2015-6-14 23:31:59 | 显示全部楼层
绑点橡皮泥,防弹刀神器。

点评

怎么个绑法??望指点!!谢谢  详情 回复 发表于 2015-6-15 21:49
 楼主| 发表于 2015-6-15 21:49:49 | 显示全部楼层
huatain89750 发表于 2015-6-14 23:31  i/ S' X' k6 @1 q5 H$ b
绑点橡皮泥,防弹刀神器。

* p; w5 ~0 Q5 p2 y6 w2 r% f怎么个绑法??望指点!!谢谢% a  s( G* P4 @; p& k6 u: P8 A1 h. @
+ j, ]! n* V. W# R4 i6 B
发表于 2015-6-18 12:47:50 | 显示全部楼层
直接用手转很好做

点评

r1.3用手转,是需要什么治具的吧?  发表于 2015-6-18 21:31
发表于 2015-6-19 12:36:50 | 显示全部楼层
pymaomao2015 发表于 2015-6-18 12:47% e; S/ r5 ~' _+ E. i% Z
直接用手转很好做

- B' @( g2 b; ^" K不用治具,我们经常放磁台上用手转的
6 J, z0 q* v: ]) B8 l

点评

帅哥,这可不是圆的哦,这样的也能转??  详情 回复 发表于 2015-6-24 20:45
 楼主| 发表于 2015-6-24 20:45:05 | 显示全部楼层
pymaomao2015 发表于 2015-6-19 12:36
# R/ e  O) a# K  {0 W; T) ?* T不用治具,我们经常放磁台上用手转的
# R. C8 M+ t4 ^: ~: j3 ^
帅哥,这可不是圆的哦,这样的也能转??
* a( R% V: l1 x& e( p  P1 b- G, D; g) D. H& {5 X
发表于 2015-8-4 10:10:29 | 显示全部楼层
在磁台上加工,不要任何工具,挡块足够了
发表于 2015-12-28 10:03:04 来自手机 | 显示全部楼层
不是圆的图不全呀。谁看都像圆的。
来自: 微社区
发表于 2016-2-27 09:47:26 | 显示全部楼层
防弹动? 最简单的办法 用个毛刷柄垫住.
发表于 2016-2-27 19:30:39 来自手机 | 显示全部楼层
金真木易 发表于 2015-8-4 10:10! ]+ K* t" f! |
在磁台上加工,不要任何工具,挡块足够了
8 B' B8 v$ f/ K* X  a( i2 m
这是标准椭圆哦
来自: 微社区
发表于 2018-2-24 22:57:12 | 显示全部楼层
..........是弹
