振纹、斜纹

chen01581 · 发表于 2015-7-4 21:58:43

马上注册，结交更多好友，享用更多功能，让你轻松玩转磨削论坛

您需要登录才可以下载或查看，没有账号？注册会员

×

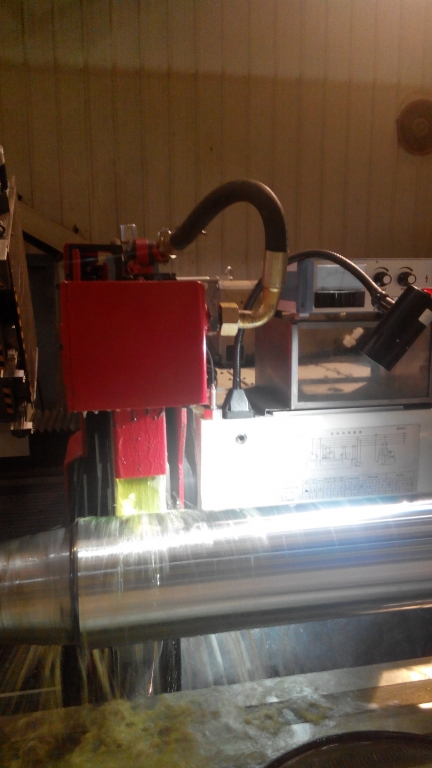

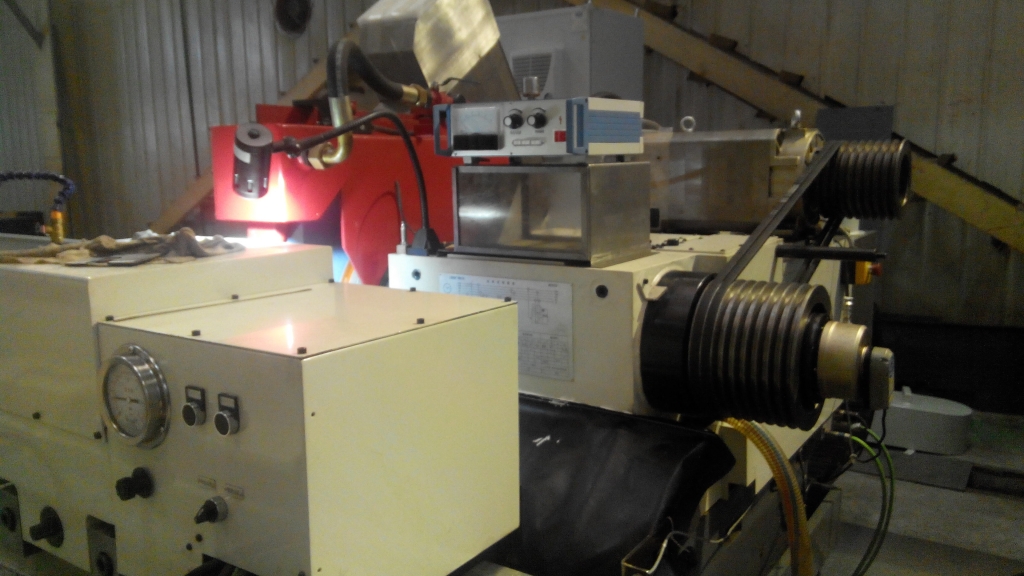

上机的MK8432床子，新机调试中，磨出的轧辊表面有轻微的振纹和斜纹，有时还有横纹。检测主轴轴向间隙0.07mm（给油0.06mm）,径向0.02mm（给油0.015mm),砂轮印还很难压住，床头转速表有一转的波动，中心架几乎不受力，顶尖莫氏6号，工件170公斤，砂轮750*75*305，陶瓷、树脂的都不行，请大家讨论一下什么原因引起的。主轴？顶尖？床头？还是配重？

zhutou1973 · 发表于 2015-11-18 13:02:58

chen01581 发表于 2015-7-14 06:50. E5 Y% s6 {8 c: @
这个和调试没有关系的，你想啊安装各项精度都没问题，是不是会开床子的任何一个磨工都能磨得出来啊，我还 ...

头架拨盘检查一下，更换坏掉的碟簧或者弹簧

mhml · 发表于 2015-7-7 22:45:23

你的装夹方式发过来，又是顶尖又是中心架，中心架还不受力，不受力你用顶尖干嘛，修砂轮也要注意。

chen01581 · 发表于 2015-7-14 06:50:35

颓废天堂发表于 2015-7-12 10:56
: N. J' ]9 S4 e7 a8 r0 v谁在给你调色呢？？？现在上机的这种床子不错啊，挺稳定的。可能没有调试好吧。

这个和调试没有关系的，你想啊安装各项精度都没问题，是不是会开床子的任何一个磨工都能磨得出来啊，我还是怀疑机床本身哪里有问题的，工件转速表不太稳定，在一转左右摆动，是不是和这个也有关系呢？

chen01581 · 发表于 2015-7-4 22:05:57

juaiming · 发表于 2015-7-6 10:43:07

可能你用的砂轮太硬

chen01581 · 发表于 2015-7-6 23:19:01

juaiming 发表于 2015-7-6 10:43' \1 q1 B8 |* G& {* ?* `6 ?
可能你用的砂轮太硬

和砂轮没有关系的，H级的白刚玉陶瓷的和H级的白刚玉树脂的都不行,还有SG的。

chen01581 · 发表于 2015-7-8 19:36:22

唉！三十年工龄白混啦，弄的我装卡都不会{:soso_e115:}

我是shang · 发表于 2015-7-9 20:15:00

弱弱的冒个泡！

hawkofsky · 发表于 2015-7-9 20:59:40

把动平衡头拆了试试，看样子是马波斯的动平衡。

鲨鱼 · 发表于 2015-7-10 11:55:37

检测主轴轴向间隙0.07mm（给油0.06mm）

先把这个解决了。

颓废天堂 · 发表于 2015-7-12 10:56:43

谁在给你调色呢？？？现在上机的这种床子不错啊，挺稳定的。可能没有调试好吧。

chen01581 · 发表于 2015-7-12 16:30:21

看起来是不错的，动平衡已经拆了，非常的不稳定，周一再试试看。
谢谢各位

补充内容 (2015-7-14 06:52):
动平衡拆除后感觉还不如没拆时的呢

颓废天堂 · 发表于 2015-7-16 11:16:18

机床本身的精度和调试的技术当然很关键，操作人员的水平同样也很重要，比如同样的屠龙刀，到了谢逊手里才牛嘛！！

李文华 · 发表于 2015-7-20 16:31:28

主轴间隙显然偏大。

zazagogo · 发表于 2015-8-13 08:18:11

顶尖定的松紧怎么样，砂轮平衡如何

快乐人生 · 发表于 2015-9-4 21:27:16

先解决磨头问题，把间隙调好
