内圆同心度求助

xujinkun · 发表于 2015-7-20 19:00:58

您需要登录才可以下载或查看，没有账号？注册会员

×

新搞的样品，

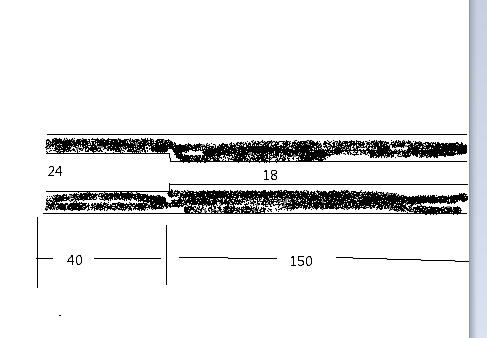

大概形状如图，材质是陶瓷（氧化铝），产品要求Φ24与Φ18两孔的同心度，圆度，锥度0.002以内，光洁度0.2，
有这方面经验的内磨大师指点一二，谢谢。
（怎样排工艺，用什么内圆磨？）

向往出众 · 发表于 2015-7-22 20:33:28

简单，批量大不

xujinkun · 发表于 2015-7-23 19:12:05

向往出众发表于 2015-7-22 20:332 F) |" j1 O2 ]* \! f# x
简单，批量大不

现在刚开始打样，我们是组装一套组件，不是单一加工一个零件，只有质量达到要求以后才能确定。

向往出众 · 发表于 2015-8-3 20:37:10

0.002的同心度？

虹山工具 · 发表于 2015-9-10 20:45:35

你可能没有经过专业训练，连砂轮材料和工件材料都搞不清，农民工吧，你水平搞不上去的，先培训培训再干吧，不然会出工伤的！！！

xujinkun · 发表于 2015-9-11 18:09:05

虹山工具发表于 2015-9-10 20:45; d/ f+ A/ B5 |1 G4 `' i! j
你可能没有经过专业训练，连砂轮材料和工件材料都搞不清，农民工吧，你水平搞不上去的，先培训培训再干吧， ...

什么意思？有点问不对题。还有点高姿态。

虹山工具 · 发表于 2015-9-11 20:44:46

xujinkun 发表于 2015-9-11 18:09& L3 k6 k/ |# r* d% U
什么意思？有点问不对题。还有点高姿态。

xujinkun ：

没有高姿态的意思，只是看不懂你发的图，是机械的图样吗？倒像是金像谱系图，孔在哪呢，尺寸标注呢能让人明白吗，我20年前带学生是可清一色是蓝图，都要存档的，所以形位、尺寸巨细无遗，一目了然，比比这些能让人不怀疑吗？

1353289201 · 发表于 2015-9-12 17:02:50

圆度0.002基本可以达到

xujinkun · 发表于 2015-9-12 18:11:41

本帖最后由 xujinkun 于 2015-9-12 18:16 编辑

虹山工具发表于 2015-9-11 20:44
+ C0 i3 I. L& `4 c# {9 uxujinkun ：
# o4 U+ d. Q# \* z: U
. R; A' `- F5 a4 n# W+ O 没有高姿态的意思，只是看不懂你发的图，是机械的图样吗？倒像是金像谱系图 ...

求人不如求己，问题现在已经自己完美的解决了，就不劳烦大师操心了，看不明白你可以直接说，不要瞎搞一些跟主题一点关系都没有的，又不愿意帮别人。看不起学徒，还假惺惺的说没有。

xujinkun · 发表于 2015-9-12 18:14:40

1353289201 发表于 2015-9-12 17:02
8 v" ]( y2 [7 I+ }& r圆度0.002基本可以达到

谢谢关照，问题现在已经自己解决了。

xujinkun · 发表于 2015-9-12 19:28:26

本帖最后由 xujinkun 于 2015-9-12 19:29 编辑

xujinkun 发表于 2015-9-12 18:11
' L1 O" e/ \; T% l求人不如求己，问题现在已经自己完美的解决了，就不劳烦大师操心了，看不明白你可以直接说，不要瞎搞一些 ...

zpngbrs · 发表于 2015-9-14 15:33:53

xujinkun 发表于 2015-9-12 18:14, j6 @1 ~/ ~+ o) ~1 i; I
谢谢关照，问题现在已经自己解决了。

问题解决了是好事，麻烦讲一下是怎么解决的，用什么样的工装芯轴，讲出来大家也对照自己的思路参考一下，初学者也可以学习一下。

xujinkun · 发表于 2015-9-14 18:18:02

zpngbrs 发表于 2015-9-14 15:33
! C3 Z9 p- V8 ?, G. U5 e( h% u问题解决了是好事，麻烦讲一下是怎么解决的，用什么样的工装芯轴，讲出来大家也对照自己的思路参考一下， ...

用桁磨干的，同轴桁磨杆，大小同时磨，就是尺寸不是太好控制。（高精桁磨杆价钱蛮大的）

zpngbrs · 发表于 2015-9-14 22:04:32

xujinkun 发表于 2015-9-14 18:18$ m4 g! L2 a. c- K9 ^ [* D' A0 t
用桁磨干的，同轴桁磨杆，大小同时磨，就是尺寸不是太好控制。（高精桁磨杆价钱蛮大的）

有始有终，赞一个，能不能拍几张照片上来开开眼{:soso_e148:}

xujinkun · 发表于 2015-9-15 19:25:09

zpngbrs 发表于 2015-9-14 22:04: ~9 ^9 }1 S( f# _, Y3 G
有始有终，赞一个，能不能拍几张照片上来开开眼

不好意思，那个产品现在还在研发试验阶段，老板要求保密不让拍照片的，图纸也不能拍，之前我发的那个图都是我用手在电脑是随便画的所以那么难看。这只是其中的一道工序，整套组件挺复杂的。以后有机会私聊我再给你发。

态度决定一切 · 发表于 2016-5-11 21:11:43

那个虹山工具，楼主的图纸和说的这么清楚你还看听不懂。惭愧20年的经验
