有关复合立体图

无心云

8 |4 k) s' D  E, m6 k) \* F: P很多新手看不懂复合公式中角度

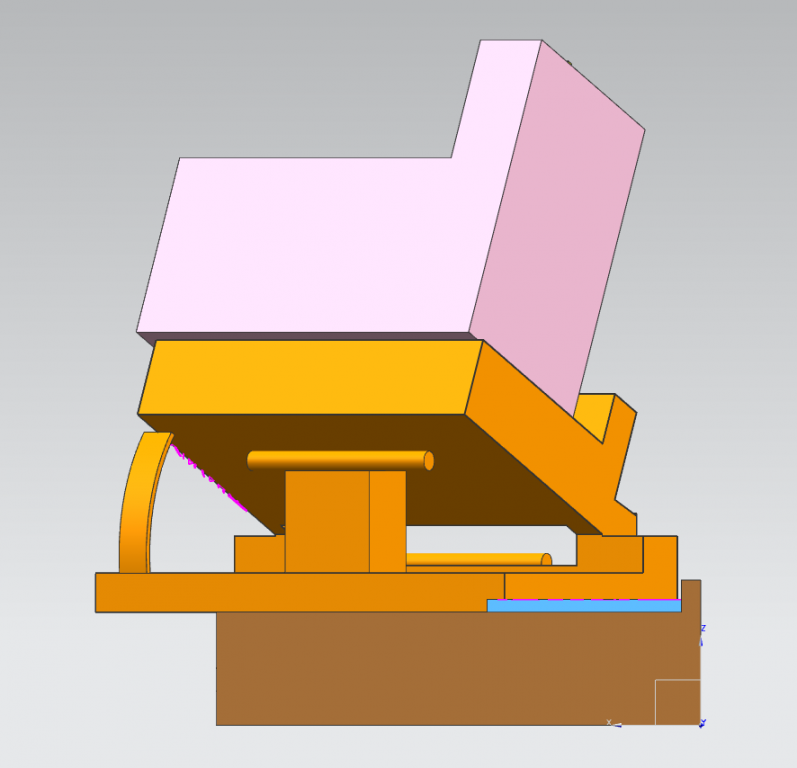

. W: ~; }0 N" r/ [. z, batan[(tan图纸要求的角度这里35度)*COS（正弦台垫的角度这里25度）]=32.3993度（也就青色中三角块的角度称为“杆”的角度）
5 v, C" ?' p! ]4 I7 ratan[(SIN青色三角块的角度32.3993)*TAN（正弦台垫的角度这里25度）]=14.0284417（也就是得出要修砂轮的角度称为“底”的角度）
7 m$ [5 k6 B( m6 x  i3 M0 Z1 Aatan注意这个的反正切函数
依照这个数去做看对不对
5 e( K) a$ n; J$ d# @
+ H& I5 [) L1 D! y0 b4 N* F

魔界幽灵

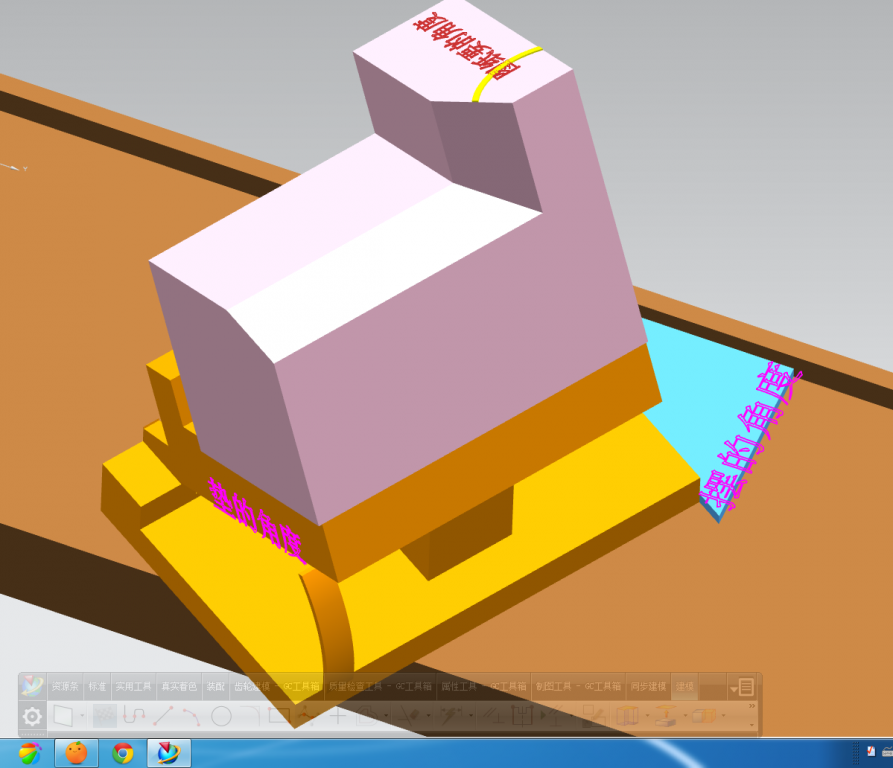

3D效果图比较直观
7 K6 s6 s- b& r9 c7 m* X

qiezi1009

糟蹋我的威武了

running

学习了
就看看开工红包
