磨削技术网»技术交流 › 磨床论坛 › 无心磨床 › 1050切入磨 外观和锥度 及椭圆度始终达不到要求，求各位 ...
返回列表 发新帖
查看: 446|回复: 22

[求助] 1050切入磨 外观和锥度 及椭圆度始终达不到要求，求各位大神帮忙解决。。急 急 急

[复制链接]
发表于 2016-3-11 19:59:46 | 显示全部楼层 |阅读模式

马上注册，结交更多好友，享用更多功能，让你轻松玩转磨削论坛

您需要 登录 才可以下载或查看，没有账号？注册会员

×
设备型号：M1050 工件材质：20CRMOTR  要求精度： 椭圆度   3UM  锥度 3UM 外观光洁  . ~  w0 w" v; C4 i

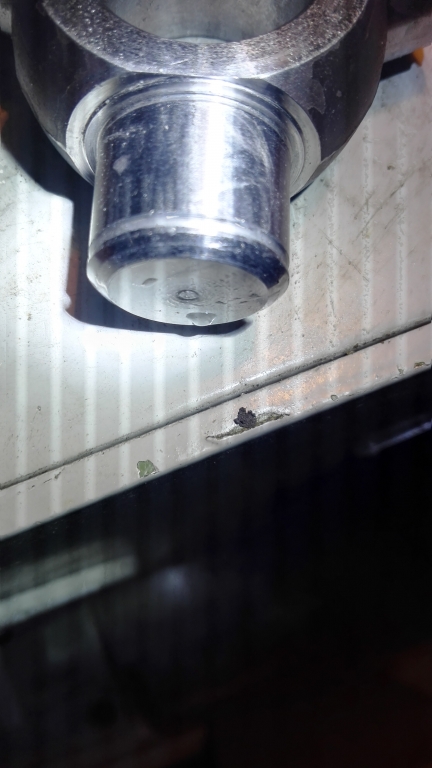

椭圆度1丝半，外观菱形

椭圆度1丝半，外观菱形
回复

使用道具 举报

发表于 2016-3-11 20:28:28 | 显示全部楼层

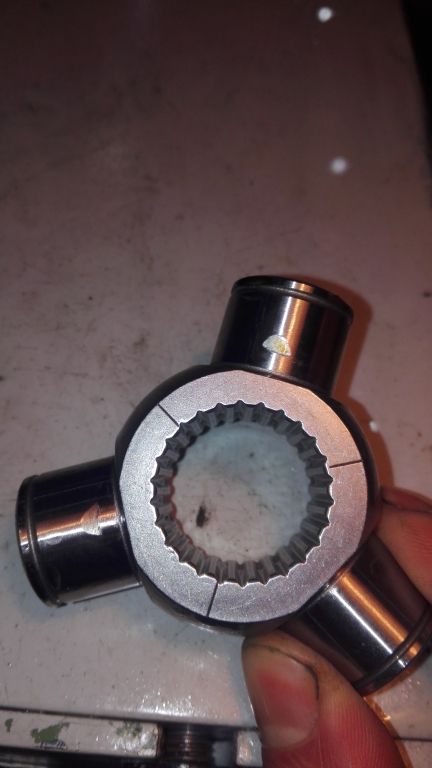

产品全部拍完啊

& g. v- `+ n/ E* |" G4 h8 {
登录/注册后可看大图
. ^! }8 \' F& \( `- ^" x& m

点评

251105664
这样的 调整了好几天  详情 回复 发表于 2016-3-11 20:40
回复 支持 反对

使用道具 举报

发表于 2016-3-11 20:32:03 | 显示全部楼层
磨这个玩意，要压着磨吧

点评

251105664
还请管理员 发动下各位大神帮忙解决下 很急 急 急  详情 回复 发表于 2016-3-11 20:57
251105664
我看别人 没有压 ， 我自己调整不好，做了个工装 但是精度达不到  详情 回复 发表于 2016-3-11 20:41
回复 支持 反对

使用道具 举报

 楼主| 发表于 2016-3-11 20:40:20 | 显示全部楼层
无心磨师傅 发表于 2016-3-11 20:28, r" m2 r5 X: i" I* Z& j- i
产品全部拍完啊

  H1 y: }. c% M: E2 O* v& e# d这样的   调整了好几天 6 d& o# P+ T/ O  S2 X& d- c
回复 支持 反对

使用道具 举报

 楼主| 发表于 2016-3-11 20:41:35 | 显示全部楼层
研磨者 发表于 2016-3-11 20:32
- J3 n, _$ @" e. }) h8 l8 c磨这个玩意，要压着磨吧

. |# x! F) s7 p/ g0 p1 ^! E我看别人 没有压 ，  我自己调整不好，做了个工装   但是精度达不到0 M4 }; S$ l$ o) g/ l
回复 支持 反对

使用道具 举报

发表于 2016-3-11 20:45:18 | 显示全部楼层
万向节6 F: s% ~9 Y' o, ~3 Z( {9 \
三通: V( ^4 j) s( G; ]; P9 x
我做过   真圆度3um有难度
: f/ z6 u9 |8 l* e/ J/ Y用千分尺量椭圆3um是没有问题的
! Z, V; q' k+ E& e1 A

点评

251105664
我是新手 可以刘个联系方式吗? 指导我下·  详情 回复 发表于 2016-3-11 20:47
回复 支持 反对

使用道具 举报

发表于 2016-3-11 20:47:20 | 显示全部楼层
251105664 发表于 2016-3-11 20:41
3 n1 O; [, d1 G6 ~& m3 s

登录/注册后可看大图

- N# a0 H$ |% k' O我看别人 没有压 ，  我自己调整不好，做了个工装   但是精度达不到
5 Y' i, B3 X% Z0 H2 z, T
不用夹具的/ b, b/ B& e+ J7 r5 a2 {+ n( I

点评

251105664
那要怎么调试？ 都要注意那些技巧和方法？  详情 回复 发表于 2016-3-11 20:49
回复 支持 反对

使用道具 举报

 楼主| 发表于 2016-3-11 20:47:22 | 显示全部楼层
无心磨师傅 发表于 2016-3-11 20:45. O: ?! Y$ |! B% Q" @
万向节  C3 e) m* t$ i5 m) x( Z
三通5 V: x; B  C" A+ ~' f
我做过   真圆度3um有难度
7 b0 \1 J2 J& B  g+ E7 g
我是新手   可以刘个联系方式吗?  指导我下·
/ c9 r  a6 |1 c: l
回复 支持 反对

使用道具 举报

发表于 2016-3-11 20:48:23 | 显示全部楼层
251105664 发表于 2016-3-11 20:47
! F0 `1 c! [( H6 V; b* f& p

登录/注册后可看大图

  W3 U8 ^) t5 g2 _我是新手   可以刘个联系方式吗?  指导我下·

9 M' U- t1 x$ q$ U- Z15867033150# a% s1 A1 d1 p- u2 S" O
回复 支持 反对

使用道具 举报

 楼主| 发表于 2016-3-11 20:49:33 | 显示全部楼层
无心磨师傅 发表于 2016-3-11 20:47
# U& Z2 v9 X$ w+ Y不用夹具的
5 y) S9 {9 ^; c) }/ E9 v: @
那要怎么调试？ 都要注意那些技巧和方法？
/ R( |0 ~! Q: O7 d
回复 支持 反对

使用道具 举报

 楼主| 发表于 2016-3-11 20:57:40 | 显示全部楼层
研磨者 发表于 2016-3-11 20:32
5 H. M2 m6 \0 V9 d( d' c磨这个玩意，要压着磨吧

0 l6 a  e. R# O- b% A6 c* P8 i还请管理员 发动下各位大神帮忙解决下   很急 急 急
8 J; d1 R; `4 \, v
回复 支持 反对

使用道具 举报

发表于 2016-3-11 22:34:50 | 显示全部楼层
停止磨  压着磨，不然做不了" z" E1 T0 K/ C* B& Z
回复 支持 反对

使用道具 举报

发表于 2016-3-11 23:06:07 | 显示全部楼层
切入磨不是太了解,以我的看法你的问题主要出在工件自重上,想办法在磨削过程中减少工件自重的影响就好了!压着磨或许是个不错的主意!
回复 支持 反对

使用道具 举报

发表于 2016-3-11 23:55:00 | 显示全部楼层
朋友：这个万向三通用无心磨是根本错误的工艺，加工面架在导板上不甩才怪，用手压非常危险，一定保证不了形位公差，若三圆柱面有称度、平行度要求更保证不了，要用万能外圆磨，做工装会比较复杂，若小批量你就冒险用无心磨将就凑合磨吧，若大批量加工工艺需要改，圆柱面端面头和对面的圆弧面要对打一对中心孔，得从开始改加工工艺，这种零件你们单位可能原来没干过，工艺是临时订的，若可能把别人成熟的工艺拿来借鉴一下，若没有，你把图纸发来大家看看形位要求，能否订个较高效的工艺，要加工简单要从工艺着手改起，要不麻烦死！！！

点评

251105664
我见过别的公司用1040的床子加工的，每个头平均4秒左右，不用压的·  详情 回复 发表于 2016-3-12 12:12
回复 支持 反对

使用道具 举报

 楼主| 发表于 2016-3-12 12:12:10 | 显示全部楼层
虹山工具 发表于 2016-3-11 23:55# x. n- c9 m3 i
朋友：这个万向三通用无心磨是根本错误的工艺，加工面架在导板上不甩才怪，用手压非常危险，一定保证不了形 ...

1 c4 o* @7 Y( }$ j# J& D我见过别的公司用1040的床子加工的，每个头平均4秒左右，不用压的·
. \0 H- x. G0 f& {6 p2 p; i& A

点评

虹山工具
朋友：工艺是加工的灵魂，零件你发的照片很明显了，无心磨不好干的，重心都不在圆柱面中心，不压根本不行，而且不安全。我是细看了才说用万能外磨的，你不自己试了几天了吗，要么你按见到别人的搞法试试看如何?？  发表于 2016-3-12 15:13
回复 支持 反对

使用道具 举报

发表于 2016-4-29 22:47:49 来自手机 | 显示全部楼层
251105664 发表于 2016-3-12 12:12
# z: |0 m$ l8 @2 l* a: J6 q$ U我见过别的公司用1040的床子加工的，每个头平均4秒左右，不用压的·
/ e: f9 A( |5 G7 D
你说的对。在种东西在杭州肖山有很多企业在做。我也去调试过。余量5丝，六秒钟一个。
来自: 微社区
回复 支持 反对

使用道具 举报
