如何选用机床测头?

[复制链接]
发表于 2021-12-3 18:12:13 | 显示全部楼层 |阅读模式

马上注册,结交更多好友,享用更多功能,让你轻松玩转磨削论坛

您需要 登录 才可以下载或查看,没有账号?注册会员

x
机床测头是一种可安装在大多数数控机床上,并在加工循环中自动对工件的尺寸及位置进行测量的装置,使用合适的测量程序,还可以根据测量结果实现自动刀路补偿,可以保证“第一件和第一百件尺寸一致”,是批量生产中不可缺少的重要质量控制手段。
6 y2 M0 X& Z! T0 O9 G

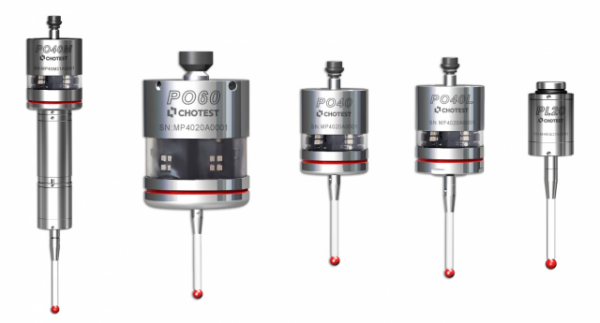

9 o( z5 u$ |# J) J/ C1 N中图仪器机床测头目前有PO40、PO40L、PO40M、PO60、PL20这5款,它们之间有哪些异同,该如何选用?且听小编为您讲解。6 l9 v. H# g/ m6 E

5 w2 x2 D: @# g1 [4 o0 A7 _" r9 E6 {+ [

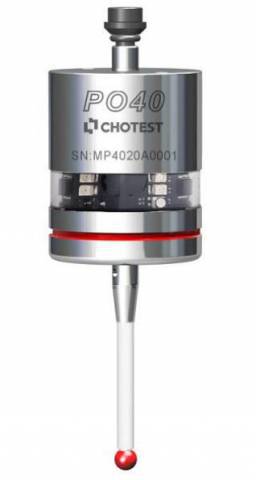

7 N; d' S6 E7 s: f①PO40机床测头6 @: I/ @  j, _5 }' i7 j5 n
PO40 是一款具有 3 维 5 向探测功能的红外触发机床测头,具有体积小、精度高、传输稳定、兼容性强等特点。广泛应用于 3 轴、5 轴加工中心,以及车铣复合加工中心。  ?/ u. f& k  K, r! i
9 K8 G7 r+ p9 _! R  H6 a3 F
信号传输方式:360°红外传输。
6 C( K/ Y  X* g- N) E, m安装刀柄:BT30或BT40。
! _! k5 B" ]" d# R  J+ o

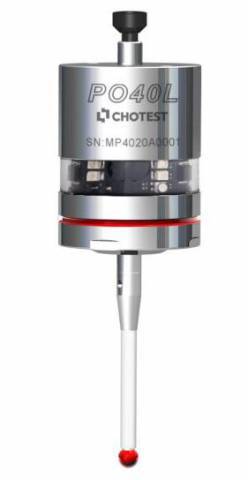

  h" \! o) }; m% l; ?' e②PO40L机床测头
, I9 V  ~7 d' g3 s& Y6 x' e; i6 E* k0 Q2 fPO40L 是一款具有 3 维 5 向探测功能的红外触发机床测头,具有体积小、精度高、传输稳定、兼容性强等 特点。与同系列测头相比:外层防护更严密、牢固,适合应用在数控车床或车铣复合机床。$ r. G" ]5 {' Q6 s7 m- W
信号传输方式:360°红外传输。! S7 m/ N$ h! r, D9 W
安装刀柄:φ12、φ16、φ20、φ25 车床刀柄或 BT30、BT40 可选。
+ g3 m' E% z, D! X  B

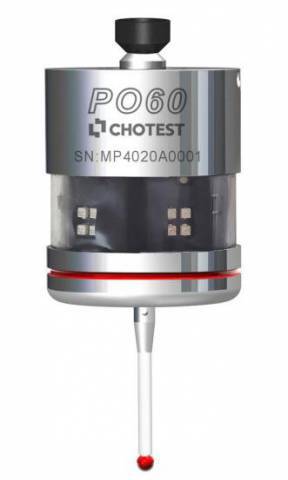

$ k, `2 I9 A: d! o③PO60机床测头+ m+ ]( _: [- r0 M% J
PO60 是一款具有 3 维 5 向探测功能的红外触发机床测头,与同系列测头相比:信号传输距离更远,覆盖范围更大,电池使用时间也更长!广泛应用于龙门加工中心、卧式加工中心、大型车铣复合机床。
% [- `1 f9 W1 t, y) |
信号传输方式:360°红外传输。
8 x- Z1 a' j6 j! j( w1 ~安装刀柄:BT40或 BT50。
5 y% n8 _0 I/ Z& _& ]( O7 ]) I0 {: `$ m1 |3 G# U& |

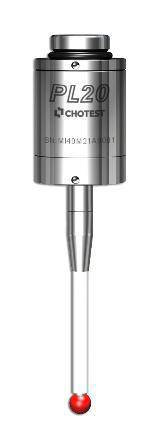

④PL20机床测头  q% \  j% q  v
PL20 是一款具有 3 维 5 向探测功能的有线机床测头,同系列中体积最小,具有安装灵活、精度高、兼容性强等特点。广泛应用于小型雕铣机、数控磨床或自动化行业在线测量。
% T7 k7 [; a  y) l9 C2 g2 h/ Z
信号传输方式:有线传输。
6 T6 D& T$ ^' p# f. ?+ @安装刀柄:雕铣机使用时安装在气缸伸缩装置。
- b( p& m1 a; y, C( R$ y! x

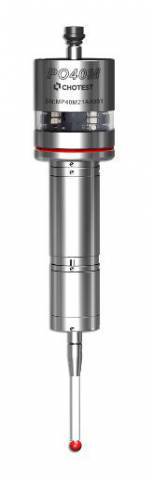

# P9 l- Y+ b; [* t$ B1 r⑤PO40M机床测头; T4 c4 T& _5 K& n( F+ ?5 r$ X! u. p6 |

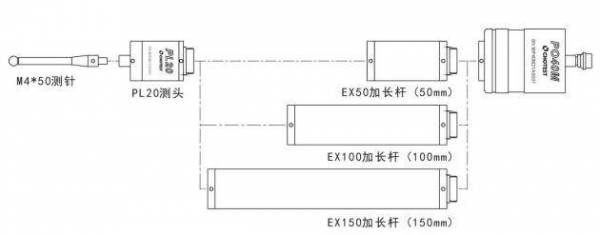

PO40M 是一款模块化测头,搭配 PL20 测头使用,中段可加装不同长度的加长杆-- EX50、EX100、EX150, 提供了适用于不同机床的各种解决方案。广泛应用于大尺寸腔体类、箱体类零件测量,叶片测量,复杂曲面的模具测量。& v- ]  P- [6 b- u
使用示意图

) x4 X5 ~7 G; s9 m( L7 t信号传输方式:360°红外传输。
  k9 S: S% h$ T. ?$ V安装刀柄:BT30或BT40。
! v  b0 A5 q7 ^+ I
+ {" R, f8 K6 m9 x# x9 b- S了解PO系列机床测头更多知识,欢迎您给我们留言,我们会第一时间为您解答。) X) n" g  m+ V. f" O8 ]
