微小工件轮廓测量用全自动影像仪

szzhongtu5

不同倍率下的镜头通过量不同，在相同的照明条件下，低倍率镜头下可正常观察，但高倍率镜头下就会变暗。
$ E& s+ m& v  t& g8 g/ D3 F# {) C$ I- y
/ n! ]+ W2 U* X; }CH系列全自动影像仪自主设计的校准片，能自动实现所有参数的校准和校验，各个倍率一致性在1um以内。
% G) t$ a  F) A  [8 A4 d- S. v

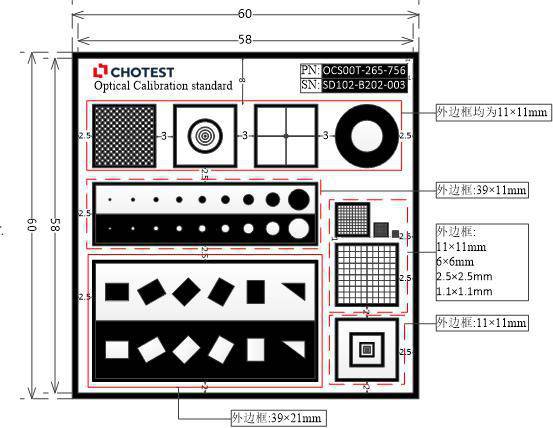

影像仪校准片（较大的视场用棋盘格校准，可以修复边缘畸变，大倍率用圆校准像素大小）

光源一致性校准

1 A+ q) H& K- ]* p2 J+ H/ U此外还支持表面光、透射光、同轴光分段编程控制，切换倍率时软件会自动补偿光源亮度，自动识别测量部位，每次都能获得统一稳定的测量结果。能轻松解决测量复杂轮廓形状零件测量的复杂性和排列的无序性，保证高倍率镜头下微小工件轮廓测量的精准性。
& P% I+ ]* G+ y( [. E4 i  H" t

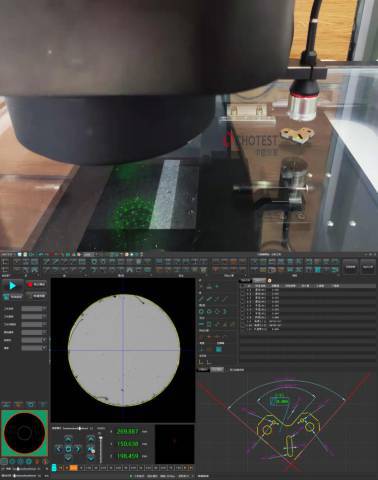

光学测头平面度测量

( I- L9 ~: O% l  aCH系列影像测量仪适用于以二维平面测量为目的一切应用领域，能够高效地测量各种精密模具的轮廓和表面形状尺寸、角度及位置，如长度、厚度、槽、宽度、孔距、半径、间距、高度、圆弧、R角等参数。同时也支持触发测头和光学测头进行高度、平面度测量，充分发挥了光学电动变倍镜头的高精度优势，实现了2.5D和3D的复合测量。
6 ?8 G; T: p) v' i9 ?3 u/ s- T* B
7 `% F. p6 z) r. w' P

其高稳定性、高精度、高效率等特点，能够满足现代工业大批量、高精度的测量需求。

产品特点
( ^8 w# j$ P5 E, n5 v

• 精密大理石机台，稳定性好
• 精密线性滑轨和伺服控制系统，保证系统精度
• 三轴全自动可编程检测，实现复杂特征批量测量
  5 H% p- t7 W4 N0 v2 g
