近年来,面对持续高涨的芯片需求,半导体行业生产迎来了高难度挑战——对芯片工艺要求更精细,从5nm到3nm,甚至是2nm。“先进封装”的提出,是对技术的新要求,也是对封装工艺中材料和设备的全新考验。
- A5 ~& R3 A7 p+ g  y# R
: E, F- T4 a$ f# Y& l- M芯片身上布控着几千万根晶体管,而晶体管越小,可放置的晶体管越多,性能也将越高。芯片的进化就是晶体管变小的过程。晶体管密度更大、占用空间更少、性能更高、功率更低,但挑战也越来越难以克服。小尺寸下,芯片物理瓶颈越来越难以克服。尤其在近几年,先进节点走向10nm、7nm、5nm......白光3D轮廓测量仪适配芯片制造生产线,致力于满足时下半导体封装中晶圆减薄厚度、晶圆粗糙度、激光切割后槽深槽宽的测量需求,助力半导体行业发展。/ d: a) o" O! R3 ?6 Z$ G, f( M
2 D/ W5 g9 Z) ~1 M

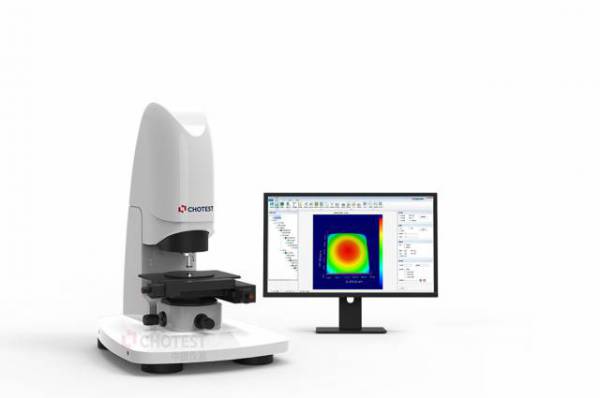

W1白光3D轮廓测量仪X/Y方向标准行程为140*100mm,满足晶圆表面大范围多区域的粗糙度自动化检测、镭射槽深宽尺寸、镀膜台阶高、弹坑等微纳米级别精度的测量。
. K9 t& c' O0 C
台阶高精确度:0.3%
+ h) [: C. q- g, a1 \7 Q& Y" t) s+ j台阶高重复性:0.08 % 1σ. Z% I9 z+ t6 F6 @" U
纵向分辨率:0.1nm% d+ G6 \" V2 }
RMS重复性:0.005nm
7 K, y4 y# Z& I横向分辨率(0.5λ/NA):0.5um~3.7um
0 G7 Y( Q' [7 e+ z特点:粗糙度测量、弹坑测量、测量尺寸6英寸以下。
9 s3 v$ d7 N' W
0 h! ?, Y% d" v$ d& Q3 p5 i0 E

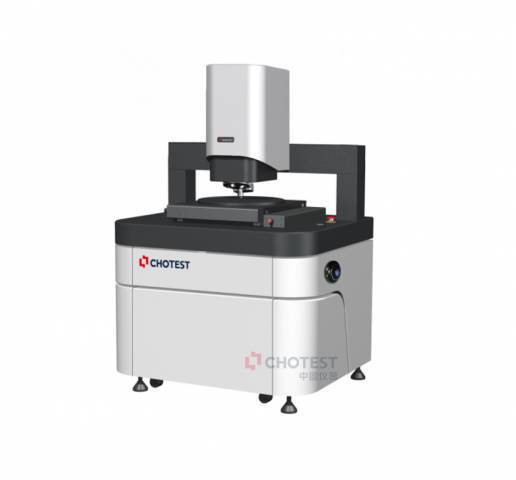

W3白光3D轮廓测量仪X/Y方向标准行程为300*300mm,超大规格平面、兼容型12英寸真空吸附盘能检测12寸及以下尺寸的Wafer;气浮隔振设计&吸音材质隔离设计,确保仪器在千级车间能有效滤除地面和声波的振动干扰,稳定工作;自动化测量半导体晶圆。
; F0 B, @7 \' I" H/ ]  s

$ v, a9 b, o* o. j7 a半导体领域专项功能
1 N/ s/ d0 A! D, j- }! Z0 k1.同步支持6、8、12英寸三种规格的晶圆片测量,一键即可实现三种规格的真空吸盘的自动切换以配适不同尺寸晶圆;

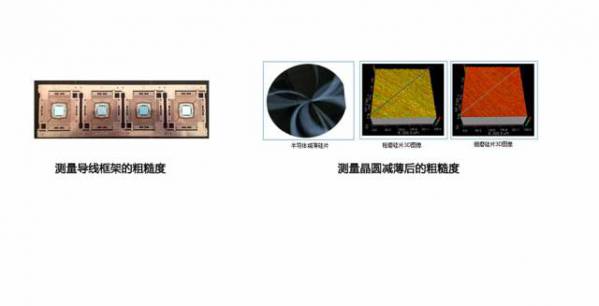

9 p5 w9 t7 D- ~# p2.具备研磨供以后减薄片的粗糙度自动测量功能,一键可测量数十个小区域的粗糙度求取均值;7 Y) t' }; k+ _* w
3.具备划片工艺中激光镭射开槽后的槽道深宽轮廓数据测量功能,可以一键实现槽道深宽相关的面和多条剖面线的数据测量与分析;
$ H, P- o, y5 V3 W* b; ~* R4.具备晶圆制造工艺中镀膜台阶高度的测量,覆盖从1nm~1mm的测量范围,实现高精度测量。5 d; ~/ T. z2 I) Q1 ]+ J: W$ M
( b( j6 m% \8 J4 s# S

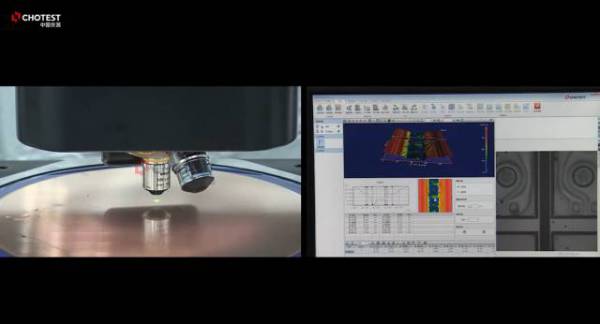

W3白光3D轮廓测量仪测量12英寸硅晶圆
