宽槽薄柱子0.18*4

    [复制链接]
发表于 2009-11-26 01:02:35 | 显示全部楼层 |阅读模式

马上注册，结交更多好友，享用更多功能，让你轻松玩转磨削论坛

您需要 登录 才可以下载或查看，没有账号？注册会员

x
如果有人问我: W  u- I: [" Q+ ^4 C( s0 w5 X
降曹什么最难2 N( O" \2 v0 h: P# \4 ?9 M
恐怕就是深的宽槽薄柱子啦. D& t4 V1 h% i
我所知道的人里- p9 O2 `% T6 F& V: y
能真正靠控制热和力的技术把槽正正规规切出来的人
4 k/ p7 g' b+ P% s% _, h真的很少很少! J. @4 D& X( k2 J) M6 y- L1 U) Y
当中包括很多大师傅也不例外
1 [; K# ~5 _5 A) g& }! T. C我很多朋友打砂轮厉害: @* O1 ^. z" v
切槽也厉害1 d# J( k% h8 M6 w9 @& {  H
就怕深宽槽薄柱子
4 a+ S: ]) t' @砂轮很简单; _. n" D: t7 L$ H* C3 Z. t' U3 Z
谁都能修的很好' t$ ]2 G5 z- o2 S, _0 Z7 G" g
如图% ^. C; r; E6 l: f' l0 y; @; E/ W. @
0.42的砂轮
" W& M* s  @& H* M0.18的柱子0 b% N+ h1 k4 k. P/ q1 w# p
深41 e  k6 S" _- s4 z2 R, A, w
每个工件槽部分有四五个毫米宽$ q4 i2 E& l6 g
26根柱子" _  g3 I0 M# r; I! e
工件数有二三十个就是一磁台: w! J9 d1 |9 F2 V$ g7 z# K/ h
这个工件我是客串帮朋友做的! R! S) v9 z  w% ]2 f
他已经外发共六家都没有做好
$ n$ M/ ^: m8 k, G  u只有一家做到头部只有一点点喇叭口的
7 x4 Q, D( @% S$ a# J: |这工件一看不难
6 c0 R3 Y$ Z, Y3 S0 t; q; G其实难度在于
5 ?7 Q( x9 C, |! z+ y; t上面是薄柱子上切槽
5 n( {) B) I  R& y弹刀和断柱子
# Z& s+ G( b& v' h0 b. j* C2 r中间是混合体7 j6 {+ i3 K# k0 W! b& p
变形容易不一致容易错开性变形
1 j/ }+ R9 j7 W7 }/ s# g2 w最难在最下面有一个多毫米实心槽  g4 I9 N3 n: t% {
他们都是切第三段时候报废的
! `1 `. N% R  y7 F3 I其实我的眼光看到的
* j: _3 `- c, f9 k3 E0 [, {8 p. Q是第二段他们就没做好就导致第三断更严重
( U+ J6 [$ u2 b- B1 a) h9 ^1 g光一看没那什么难度
3 U& p' l! D! q1 W* A我做拉以后才发现
/ A' E/ y3 Z( b+ q% v" ^- y  p比之前那个0.4的槽0.2的柱子6毫米深每个厚1.2的要难很多很多6 p; \5 c4 P4 O

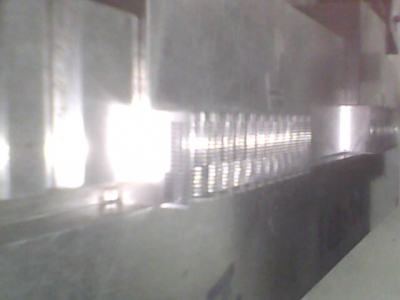

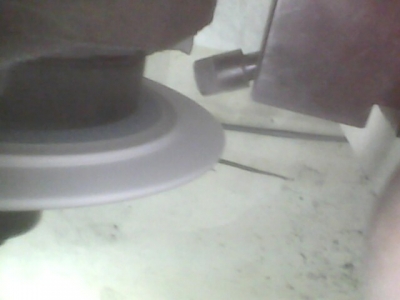

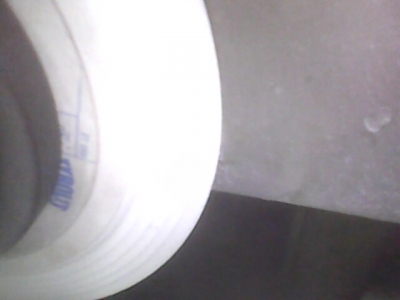

上图给大家看吧

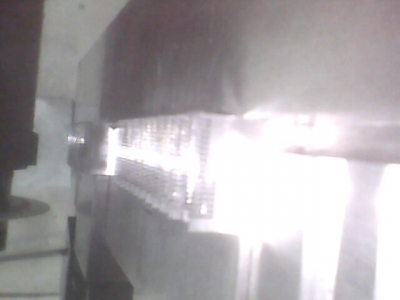

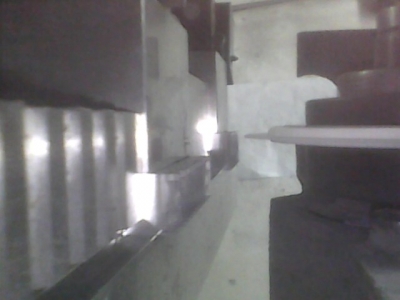

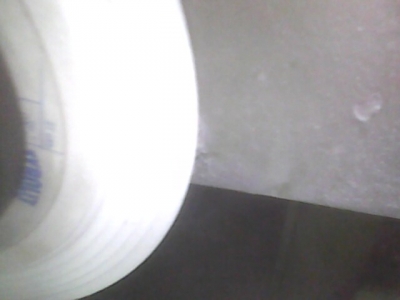

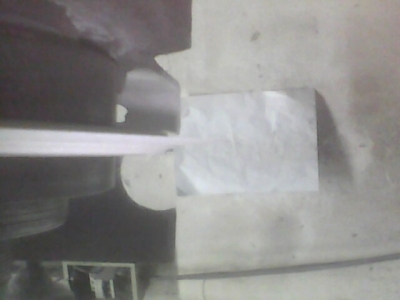

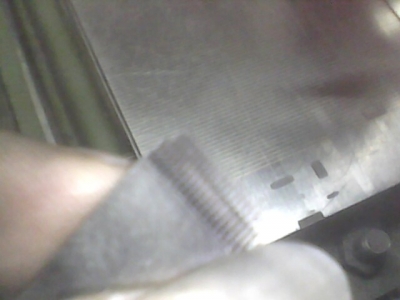

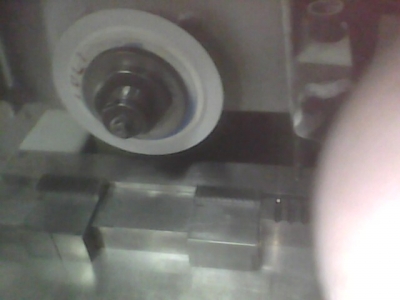

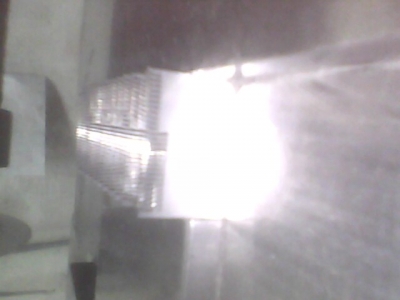

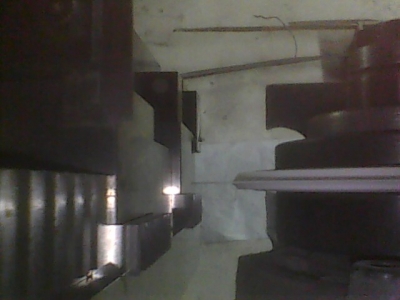

) k  w" Y, L8 d& P, K我工件最终结果是槽上面0.42，槽根部0.417，只有边上一个柱子变形0.005（当时还大意啦一下，呵呵）
更多图片 小图 大图
组图打开中，请稍候......
回复

使用道具 举报

发表于 2018-2-23 22:50:01 | 显示全部楼层
佩服呀
回复 支持 反对

使用道具 举报

发表于 2017-2-27 20:43:25 | 显示全部楼层
１１１１１１１１１１１１
回复 支持 反对

使用道具 举报

发表于 2021-11-18 18:39:32 | 显示全部楼层
本人来学习的，技术真好
回复 支持 反对

使用道具 举报

思索
发表于 2009-11-26 01:11:12 | 显示全部楼层
好东西…. D9 ]9 q: r" b$ D1 T, f1 ?
狂人老弟，你太辛苦了…+ j3 u, B. q2 Q" c0 y6 ^/ I
好多东西都是很晚才上传的…
回复 支持 反对

使用道具 举报

 楼主| 发表于 2009-11-26 01:27:45 | 显示全部楼层
这工件中间有柱子
3 Y5 B: U$ v2 X" i; E1 w不能采用跳刀后变形搬柱子回来的方法切的1 @; ]- F  c1 r5 w, q) N( V+ m6 b
只能是用切出来就控制不变形才可以
回复 支持 反对

使用道具 举报

发表于 2009-11-26 16:15:46 | 显示全部楼层
听的有道理!特别是最下面的实心很容易把柱子搞变形!转速也很重要
回复 支持 反对

使用道具 举报

发表于 2009-11-26 19:38:00 | 显示全部楼层
把磨床学精真是不容易，工件层出不穷，但技术可以传真情啊
回复 支持 反对

使用道具 举报

黑手
发表于 2009-11-26 19:42:48 | 显示全部楼层
请问楼主，在加工时第一步能不能先做实心槽后切齿，请教了
回复 支持 反对

使用道具 举报

发表于 2009-11-27 18:00:36 | 显示全部楼层
狂人该考虑出书了 。   :P
回复 支持 反对

使用道具 举报

hwf88
发表于 2009-11-27 21:21:23 | 显示全部楼层
这个我搞不定:lol
回复 支持 反对

使用道具 举报

发表于 2009-11-27 21:40:46 | 显示全部楼层
有点难度，敢问何为降槽。
回复 支持 反对

使用道具 举报

jzk
发表于 2009-11-28 00:10:20 | 显示全部楼层
最难的就是这些个小槽小柱子:L
回复 支持 反对

使用道具 举报

 楼主| 发表于 2009-11-28 01:38:58 | 显示全部楼层
怎精华变成求助起啦2 a* U0 W- [* b  q
？？？; J+ b; ^9 I$ [: P
降槽就是修好砂轮后
) r/ V3 Q9 k' [1 W切的过程
回复 支持 反对

使用道具 举报

 楼主| 发表于 2009-11-28 01:44:00 | 显示全部楼层
就是要先切是实心槽后才能做宽槽薄柱子; s$ |3 Y9 J+ I* ?# P
这工件看是简单做难度很高哦& q- F4 V  g1 @% {+ d
我看着我徒弟帮我降的槽# i  T4 T9 t) M, p; I
呵呵
: ~* b" P' U! l  n% X; J) H0 K6 H! t+ N不知道他学会没有！
回复 支持 反对

使用道具 举报

用心
发表于 2009-11-28 08:29:26 | 显示全部楼层
狂人师傅！真的太厉害了!
回复 支持 反对

使用道具 举报

技能
发表于 2009-11-28 09:43:27 | 显示全部楼层
砂轮底要保持锋利
回复 支持 反对

使用道具 举报

发表于 2009-11-29 16:27:54 | 显示全部楼层
一次降多少，，。。呵呵。
回复 支持 反对

使用道具 举报

 楼主| 发表于 2009-11-29 19:00:25 | 显示全部楼层
没有均衡的下数规定
+ \! Z/ F% |; a% s2 X; D% L1 v看情况而定的3 X, n+ O& B, A! U6 X& }
开始头部一点点大概是五个微米那样下4 A! i+ \+ H( @7 h: h2 r! T2 f' S
再就一两个丝那样下
回复 支持 反对

使用道具 举报
