四方R的冲头不用叠标准块的办法，怎样接R

成型高手 · 发表于 2010-1-30 17:41:41

您需要登录才可以下载或查看，没有账号？注册会员

×

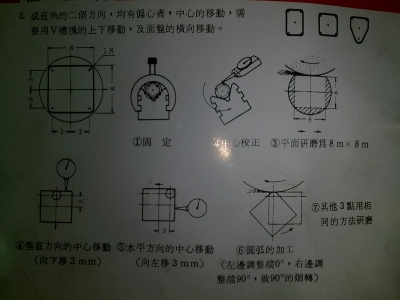

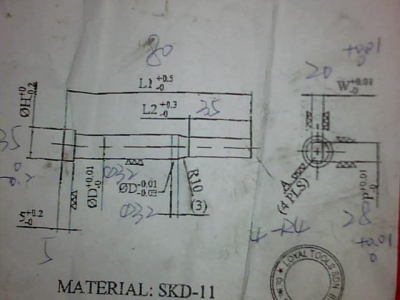

32大的外径，磨28（+0.01）*20（+0.01）的四方，如右图所示，四个角接R4，请问高手们，在不叠标准块的前提下，怎样碰刀，定位和计算啊，望各位赐教，不胜感激啊

吸血鬼 · 发表于 2018-4-24 21:58:25

不要纠结这个0.4啊，他那个不是尖点啊

yz7297423 · 发表于 2010-1-30 18:23:46

方法我知道,但是这个是小日本的图纸,我鄙视你,就不告诉你

成型高手 · 发表于 2010-1-30 18:38:10

图纸和客户是老板找的，跟我没有关系呀，

hhd160 · 发表于 2010-1-30 19:17:49

上冲子用千分表

成型高手 · 发表于 2010-1-30 20:22:18

:D上冲子机打表把两个面打平后，怎样进到，能说详细些吗，拜托

成型高手 · 发表于 2010-1-31 01:01:25

哦，本人愚笨，经过一夜的冥思苦想，终于算出来啦，就是摆45度角碰32大的外径下0.436就OK啦

lupeng99 · 发表于 2010-1-31 07:44:07

方法我知道,但是这个是小日本的图纸,我鄙视你,就不告诉你5 G) W) k" o' b7 p: |9 [7 [
yz7297423 发表于 2010-1-30 18:23

) D3 H- ~/ X/ D9 t
登录/注册后可看大图

哥们说得对啊
我顶你的:D :D

lupeng99 · 发表于 2010-1-31 07:45:24

有空把完整的图纸传上来

hhd160 · 发表于 2010-1-31 09:18:18

摆45度？
你有才
磨出来我头送你做凳子
直接千分表就搞定

yihongming · 发表于 2010-2-4 09:44:33

回复 6# 成型高手

这样也可以吗？没有听说过。我想打表还可以！！

成型高手 · 发表于 2010-2-4 10:10:29

我是说摆45度去碰刀，Z轴归零，再下0.436。因为磨好四方之后，还有32大外经的圆弧，没有磨尖，东西我已经磨出来了，没问题哦:lol

blwwoaini · 发表于 2010-2-5 18:15:50

你的意思是先倒角开粗是吧。。。然后再顿出来？

小牛 · 发表于 2010-2-21 22:21:49

看看这个

gcm379 · 发表于 2010-2-24 00:56:22

謝謝分享....

hjf6903 · 发表于 2010-2-24 22:33:20

这图我看了半天才理解，算一下从尖点下刀多少不可以吗，不过我说的可能不准

成型高手 · 发表于 2010-2-26 13:06:14

是啊，我是说第三种方法，把相邻两面调平即可（不要把水平和垂直方向调一个R4）直接从尖点下刀0。436，
