砂轮平衡的校正

  [复制链接]
发表于 2010-2-5 16:17:00 | 显示全部楼层 |阅读模式

马上注册,结交更多好友,享用更多功能,让你轻松玩转磨削论坛

您需要 登录 才可以下载或查看,没有账号?注册会员

x
6 s: U' B8 V8 T" |, }9 A  d

为得到高精度研磨效果,将砂轮装于平衡轴,再夹持于车床或上,用钻石修刀修整外圆和端面直至完全平整,再将其放在平衡台上。


) o/ B& ~6 [# y% f* K

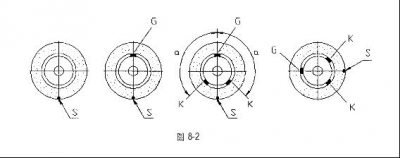

依下校正平衡:

1. 使砂轮自由摆动,以找寻其重心S位置以粉笔作下记号。

2. 加一平衡配重于点〝S〞之对方G处,则再转90∘SG何方较重。

3. 将两平衡配重〝K〞置于重方与G同等距离之圆周上。

4. 转动砂轮90∘角检查砂轮是否平衡,若不则移动K直到砂轮平衡。

若研磨许多不同材料时,建议更换砂轮时,和其凸缘一起更换以节省平衡和修整之时间。

发表于 2010-5-1 22:17:58 | 显示全部楼层
受教中,谢谢
发表于 2010-5-2 15:36:06 | 显示全部楼层
講解詳細!!9 ]( w% K6 w/ }  g& |9 n9 Q
6 S2 ~6 B8 ~8 H4 t  ~
新手努力學習中$ N" @8 M! t( O. c4 ^, i

0 w* G8 q8 e. y. E2 Z, |; k謝謝!! 分享
发表于 2010-5-4 15:32:18 | 显示全部楼层
动平衡的砂轮调整方法  顶
发表于 2010-5-4 18:59:23 | 显示全部楼层
闻其声却不明其意```我菜鸟```:'(有视频么```看过才懂啊
发表于 2010-5-4 20:05:00 | 显示全部楼层
这是静平衡的方法吧,我静平衡就是差不多这样调的
发表于 2010-5-4 20:30:05 | 显示全部楼层
本帖最后由 yz7297423 于 2010-5-4 20:32 编辑 ( N# b- z$ ~( z7 i( r1 l& e& k) P+ P

# Q  I! I  t, S4 A有个补充" E  E* f+ `# T6 D) A# B
先把砂轮修圆后,再做平衡,这样才有效果
8 U) h) f% g! L) `" t1 D装在车床上太恐怖了吧?没护罩,修砂轮,我草,玩命啊?
发表于 2010-5-6 23:31:28 | 显示全部楼层
有个补充# @' R& P& p$ Z1 q/ [8 H8 T2 {
先把砂轮修圆后,再做平衡,这样才有效果4 j1 o, @# P8 b; E; a7 _
装在车床上太恐怖了吧?没护罩,修砂轮,我草,玩命啊?, ?5 _# A$ _- c$ @2 z) e, z1 C2 _
yz7297423 发表于 2010-5-4 20:30
# {& c% [9 p' n8 S0 Y
( F/ w, X  h4 s+ e: W
  [- C1 E' P, [& l8 }4 S
    我没见过装车床的…
发表于 2010-5-23 20:21:58 | 显示全部楼层
那兄弟搞笑
发表于 2010-11-22 07:15:29 | 显示全部楼层
不对的吧,应该把第一块平衡块放在砂轮的最下点及砂轮重心的垂线上吧!
发表于 2011-4-10 09:22:50 | 显示全部楼层
来取经的。。。。受教了
发表于 2011-4-11 10:54:16 | 显示全部楼层
学中 一没有视频啊
发表于 2013-1-6 21:44:11 | 显示全部楼层
我就用车床 车过砂轮的 很过瘾
发表于 2013-11-5 11:14:58 | 显示全部楼层
学习一下子
发表于 2022-5-9 20:56:28 | 显示全部楼层

3 p* N3 |) d6 `- `4 P' k$ Q那兄弟搞笑
