看看谁能算出来

 荐  火... [复制链接]
发表于 2010-4-2 14:20:51 | 显示全部楼层 |阅读模式

马上注册，结交更多好友，享用更多功能，让你轻松玩转磨削论坛

您需要 登录 才可以下载或查看，没有账号？注册会员

×

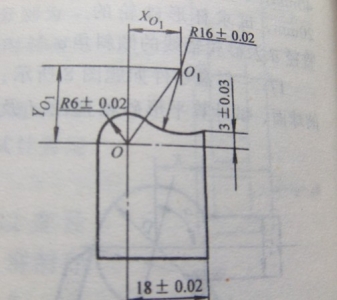

7 o( d) d8 u  g8 O/ `+ O如图所示为一形面样板，现要磨削其形面，试确定圆弧R16MM圆心O1的坐标尺寸XO1和YO1
( R8 q9 a" d- ?: H( ?0 h# V& V. \' j我的计算过程会在一星期后公布
回复

使用道具 举报

发表于 2023-10-26 14:56:15 来自手机 | 显示全部楼层
好困，现在不想动脑。有空了再算吧
来自: 微社区
回复 支持 反对

使用道具 举报

思索
发表于 2010-4-2 18:19:22 | 显示全部楼层
我算不出来…0 ^/ k- e/ m$ R. k2 a% N* }5 ^
呜呜呜呜…
回复 支持 反对

使用道具 举报

发表于 2010-4-2 23:33:50 | 显示全部楼层
我还是保持沉默吧！
% `: o, W  y5 J$ N6 Y1 k哈哈) `3 ?: H$ I, \9 t) j7 B& s
留大家动脑筋去, Q3 ?9 A8 m! L% m( {- q
和等楼主自己公布
回复 支持 反对

使用道具 举报

 楼主| 发表于 2010-4-3 00:21:17 | 显示全部楼层
回复 3# ywh
# T1 _5 R6 U0 O, `" V6 U2 T+ b8 {( D" e' `" e! W
5 O8 ]' ~. n4 f8 y* r4 |% Z1 r; s3 O) E
    这位兄台可不可把你的计算过程写一下，看看是否有多种方法？
回复 支持 反对

使用道具 举报

发表于 2010-4-3 07:24:42 | 显示全部楼层
电脑拉数。哈哈！我回去想想！
回复 支持 反对

使用道具 举报

发表于 2010-4-3 23:20:34 | 显示全部楼层
额5 w6 r, Q& t1 o4 s
我想问下，这种东西我没弄过0 n# h3 X. C% }4 P
象这样的是不是给慢丝割最快？最有效率1 a2 e) J4 s5 E5 B
' m) {: w- S6 O* r! `" M( {. L/ Q1 _
但如果练技术的话，还是可以试试的
回复 支持 反对

使用道具 举报

hhd160
发表于 2010-4-4 00:19:11 | 显示全部楼层
找出圆心不就OK了/ G% Q% R% m- b, y) s" e
以前厂这样的工件多的是
: h& _8 J4 j( x3 K% \留给不会算的动动脑
回复 支持 反对

使用道具 举报

 楼主| 发表于 2010-4-6 22:42:20 | 显示全部楼层
找出圆心不就OK了
7 i, s, F" J) Z以前厂这样的工件多的是
( U6 m. I! s8 R; p* I) A留给不会算的动动脑& S' P( d5 F4 J3 }' K; I$ `
hhd160 发表于 2010-4-4 00:19

: r; C9 w. |7 V. D) ^' ?
登录/注册后可看大图

4 _  u3 `# H8 T& ~/ A) c8 d) S, Q8 f# C3 H, m' S- d! C
  [1 m; C) x4 t9 z  i" e
    我这要的就是算出圆心坐标！！！！！！！你如果会算能不能把你的计算过程写一下
回复 支持 反对

使用道具 举报

 楼主| 发表于 2010-4-6 22:44:16 | 显示全部楼层
电脑拉数。哈哈！我回去想想！( D; H$ }% o6 \7 a* q) l7 l# x4 {
醉清风 发表于 2010-4-3 07:24

8 E" S2 _" L0 S6 _# X# d: O6 ?
登录/注册后可看大图
9 Q% e+ H9 U* s9 b9 w& m
) G& D. K0 i5 o2 S
# P/ |- O" |# n" C
    如果你去一个公司面试碰到这样一个工件你也说用电脑拉数？？？？？？？？？？？？？？？
回复 支持 反对

使用道具 举报

jcq5566
发表于 2010-4-8 10:53:14 | 显示全部楼层
回复 1# 980790079 1 [8 p8 b6 f9 {8 S. }( d+ v# ]/ b) v
) R9 n( {7 r' n6 T8 M

2 A; i: M0 |$ k9 ]5 f: w6 b   我有答案了 XO1=12.57   YO1=18.05   你看对不对。

评分

参与人数 1威望 +12 收起 理由
研磨者 + 12

查看全部评分

回复 支持 反对

使用道具 举报

hkzone
发表于 2010-4-8 15:57:46 | 显示全部楼层
列一个二元二次方程组就好了，不过解的时候满烦的: X6 X  F, c. X
x*x+y*y=22*22
& [0 c  z: K6 j( L: E(y-3)*(y-3)+(18-x)*(18-x)=16*16

评分

参与人数 1威望 +12 收起 理由
研磨者 + 12

查看全部评分

回复 支持 反对

使用道具 举报

 楼主| 发表于 2010-4-8 16:33:47 | 显示全部楼层
回复 11# jcq5566 # c% i2 ^& m) T8 ]+ H* R$ u) D

/ O  Y% Q/ E6 |; b9 D
+ n% L2 A; H& O$ h& C( x   你的答案是正确的，方法能否写一下？
回复 支持 反对

使用道具 举报

 楼主| 发表于 2010-4-8 16:36:46 | 显示全部楼层
列一个二元二次方程组就好了，不过解的时候满烦的
4 }& w+ c( X0 Y3 I" ox*x+y*y=22*22
5 m$ ^1 t* L, n5 H& I+ ?(y-3)*(y-3)+(18-x)*(18-x)=16*16
" N8 f8 N! z( e9 Lhkzone 发表于 2010-4-8 15:57
+ w# G" B) K& ?$ D! n' W+ Y

登录/注册后可看大图
6 E% T8 z2 [1 P- b- R1 n

) K1 D8 j; F( N6 @
3 _% e+ w! F1 f+ G! V    你上面的一组是对的，下面的一组应该是（Y-3)*(Y-3)+(X-18)*(X-18)=16*16才对。
回复 支持 反对

使用道具 举报

hkzone
发表于 2010-4-8 17:45:28 | 显示全部楼层
回复 14# 980790079
* f% P9 o5 R9 V0 e+ |+ n7 D% L) K5 l" j/ R* j

7 c3 T" v6 P2 o" N+ m+ ?5 z' m   晕，(18-X)*(18-X)和(X-18)*(X-18)有什么区别吗？
回复 支持 反对

使用道具 举报

发表于 2010-4-8 19:58:36 | 显示全部楼层
看到这个1 q/ A+ I4 ?$ T/ G% ]. B& x
好像会算，就和我发的那个R接r一样的啊4 L. @4 u" ^0 O$ j) f( m- j3 D4 M) {
今天喝多了，脑子转不起来，、。
回复 支持 反对

使用道具 举报

 楼主| 发表于 2010-4-8 22:02:37 | 显示全部楼层
回复  980790079 9 I/ [% V6 Y% j  Z: w' l
5 r# u8 o) o0 V! V

$ y0 z/ f; A4 ?7 v. l   晕，(18-X)*(18-X)和(X-18)*(X-18)有什么区别吗？# o  L3 o+ P3 {$ O' Z7 j2 c
hkzone 发表于 2010-4-8 17:45
; w7 E1 ]+ I* m0 d: x

登录/注册后可看大图

7 v5 N% c0 l& g- R! T; j: I  \& h
6 B1 P) p: {7 ^5 p; T) y" \3 A2 J# b
    是一样的，我的脑子一下没转过来，见笑了。:loveliness:
回复 支持 反对

使用道具 举报
