轧辊磨床的基本结构

科源电子 · 发表于 2010-4-6 21:52:04

您需要登录才可以下载或查看，没有账号？注册会员

×

根据轧辊质量的大小，轧辊磨床可分为两大类:一类是轧辊移动式;一类是砂轮架移动式。其基本结构大致相同，主要由床身、头架、尾座、托架、砂轮架、冷却液系统和电控设备等组成。

xiaodong4312 · 发表于 2010-4-10 19:24:07

砂轮架移动式？没看过楼主发下照片看看。:)

科源电子 · 发表于 2010-4-10 22:03:58

回复 2# xiaodong4312

过2天给你发过去图片

制造磨床 · 发表于 2010-4-19 22:32:41

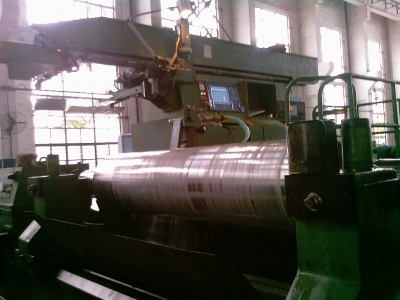

此图是磨架固定工件（工作台）做相对运动此图机床型号为 M1380B*50（最大磨削直径800 最大磨削长度5000 最大磨削吨位5吨）

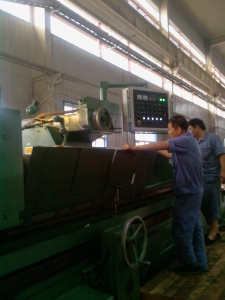

此图工件固定磨架做相对运动此图数控轧辊磨床型号 MK84125

制造磨床 · 发表于 2010-4-19 22:34:58

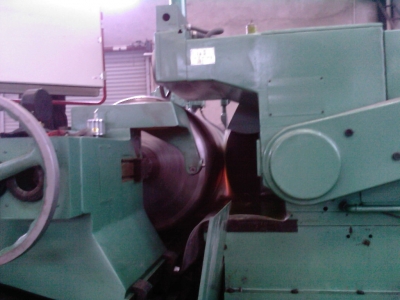

最下面的图和第一张图为同一型号机床

zhazhifeng · 发表于 2010-4-21 21:08:14

:funk:第一次见...

一听可乐 · 发表于 2010-5-6 21:32:02

本帖最后由一听可乐于 2010-5-6 21:35 编辑

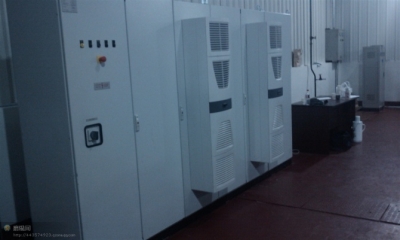

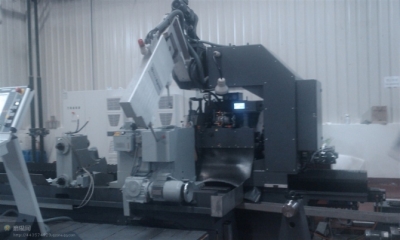

本人操作的是砂轮架移动式，HERKULES

重新开始 · 发表于 2010-5-16 20:44:40

虚心学习受教，多谢楼上的朋友

quibamb · 发表于 2010-5-23 16:24:28

7楼的工作环境很奢侈呀

zpngbrs · 发表于 2010-5-28 19:25:52

长见识了 ~~！！

fenglangye · 发表于 2010-5-29 10:47:09

赫克里斯的磨床
我见过
没操作过

shaokuang2010 · 发表于 2010-8-22 12:33:41

M1380B*50无锡机床厂的,我们厂有,质量嘛~~~~~~~~~~~不大行

zjhhxjg · 发表于 2010-8-22 14:18:43

砂轮架移动的也有两种。一种是工件导轨和砂轮架导轨连体的。还有一个种是工件导轨和砂轮架导轨是分体的。现在的轧辊磨床基本上都是分体结构，以前老的轧辊磨有连体结构的。

mhml · 发表于 2010-10-23 22:00:50

大同小异吧，后面一种磨床豪华些，测量臂比较有特色，是什么牌子的啊

chen01581 · 发表于 2010-10-24 12:30:17

意大利生产的吧。

565025892 · 发表于 2010-11-4 13:12:29

呵呵…第一次见…太大了
