Ra0.05--Ra0.1平面研磨

yxw135

用什么砂轮能磨出Ra0.05--0.1的平面而且不掉砂,无烧刀, 无磨痕.谢谢!
- u" x: }9 Y& {4 s

rayslove

如愿以偿 发表于 2014-3-14 21:43
上面说的0.002是公差抛光面不能塌边。很严的
来自安卓客户端

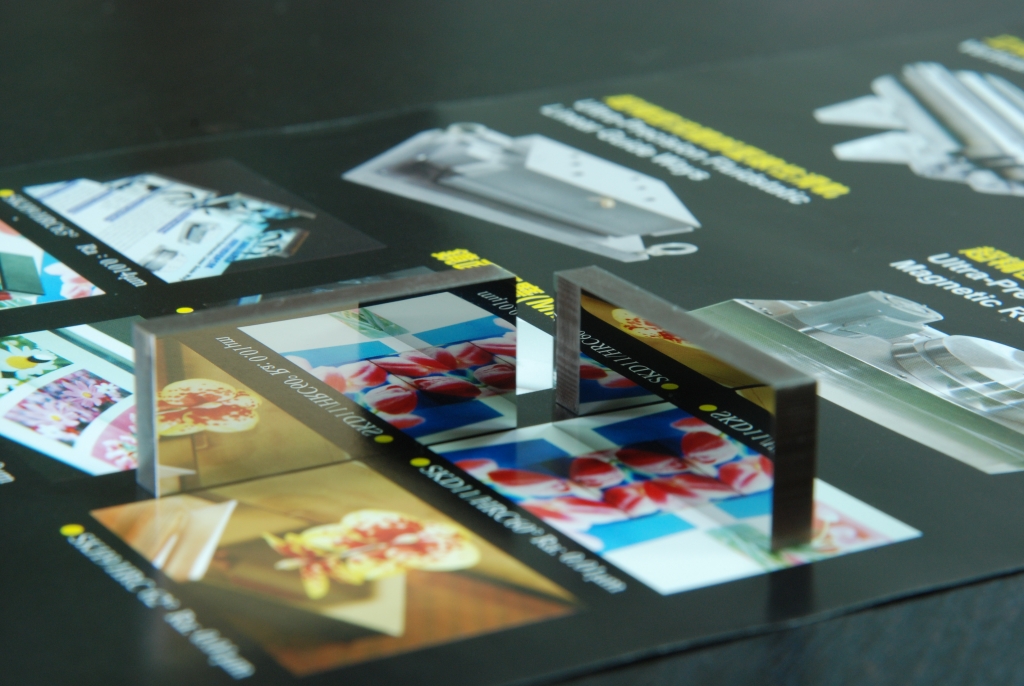

您指的是平面度公差要在0.002mm內，且四個邊不能有塌邊的現象嗎？上面我們5年前磨的那塊，
% \* X9 y9 L- T6 {% J它的平面度公差在0.001mm內，由於傳統滾珠軸承式(培林)的主軸，剛性有一定限制，珠子間一定或多或少有背隙，
所以在四個邊出尾的地方大多無法有效維持平整度，我們是用靜壓軸承式的主軸來研磨，它的徑向剛性超過30kgf/μm，
所以在研磨時它完全不會有位移，進刀多少就是磨掉多少，所以四個邊完全不會有塌邊的情況，
提供給各位參考~
) ^# W- ?) p' Z8 V# Q0 H

rayslove

yangjeig 发表于 2015-5-30 23:36
) s5 _3 g8 u7 ~请问这种静压轴承的轴向稳定性相比锥度滚珠轴承怎么样?

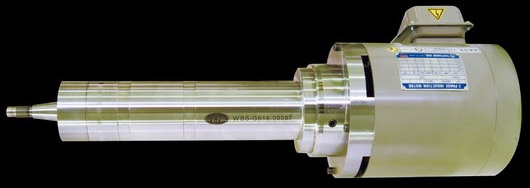

由於我們的靜壓主軸內部，不論是徑向或是軸向，
全都是採用液靜壓軸承的設計，沒有任何的傳統培林，
所以精度更高、穩定性更好！加上它是完全恒時的非接觸狀況，
所以正常使用的話，基本上使用壽命是幾乎無限長！(只要定期更換液壓油即可！)
- T2 H; @1 R% \, M/ M* w, K而且重要的是，它的壽命有多長，它的精度就永遠保持一樣小於0.0005mm的精度！
有興趣可email給我：ray.c6721@msa.hinet.net
+ `4 X5 F$ w4 B

rayslove

以前我們用的是上述德國elba#250砂輪，或是中國砂輪3KG 220I 8V的砂輪，從粗磨到精磨，粗磨前修砂1次、中磨和精磨前再各修砂1次，基本上就可以達到Ra 0.02μm內的鏡面效果，若想完全消除表面的微小刮痕，則再用日本FBB的彈性砂輪再作一次最後精磨就可達成了！
不過最重要的，是我們全程都使用靜壓軸承式的主軸進行研磨加工！

bearing2012

没见过，期待高人回复

刘国军

没用过，但见过，水磨树脂砂轮，镜面抛光用的，蛮贵的
! ]  `. Y( b" m- X8 L

rayslove

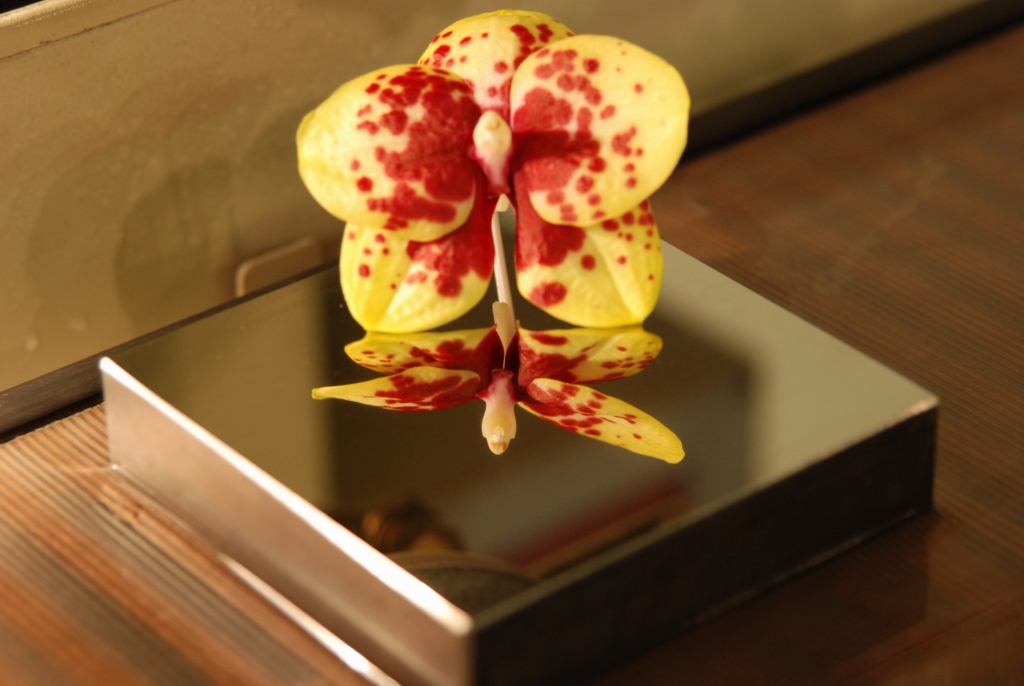

這是5年前磨的，不曉得算不算？工件材料是SKD11模具鋼，使用德國elba #250砂輪從粗磨到精磨一次加工，Ra=0.015μm，真正關鍵的是使用靜壓主軸！

张国耀

砂轮固然重要，被磨的材料更重要！
来自安卓客户端

如愿以偿

& }$ v, h0 ]& V' R( Q来自安卓客户端

如愿以偿

用2000#的cbn树脂砂轮可以做到你的要求。我们经常做都是0.002
$ {( t1 p9 T4 w, u& Y来自安卓客户端

如愿以偿

上面说的0.002是公差抛光面不能塌边。很严的
1 f6 G" d) \! ^) P: E) m( J3 S来自安卓客户端

天天开心哦

rayslove 发表于 2014-3-13 10:01
這是5年前磨的，不曉得算不算？工件材料是SKD11模具鋼，使用德國elba #250砂輪從粗磨到精磨一次加工，Ra= ...

& J0 w( c& H! f1 ^大师M333这个材料能磨成这样吗

rayslove

天天开心哦 发表于 2014-3-29 10:48
# J, r% n0 {" |9 a1 t0 @; P: d, @大师M333这个材料能磨成这样吗

可以的！我們以前磨STAVAX ESR-S136可以磨到這樣，而M333的拋光性能又更好，所以沒問題！
3 L' f1 n: W& J; n- N& m. v很多背光模組的產業都會用到這個東西~
有問題的話可以EMAIL：ray.c6721@msa.hinet.net

TG10086

如愿以偿 发表于 2014-3-14 21:43
- n6 k2 ^  }5 U3 c上面说的0.002是公差抛光面不能塌边。很严的
: Y# ^" Q: Q  x  T3 L* ~7 A. I来自安卓客户端

% c" L. M+ J# T" ~) O要靠个人感觉

yxw135

rayslove 发表于 2014-3-31 22:49
( }. Z" [* `* `  D' t% `可以的！我們以前磨STAVAX ESR-S136可以磨到這樣，而M333的拋光性能又更好，所以沒問題！
很多背光模 ...

请教砂轮选择与加工手法详解
7 T) z5 i) F+ P3 S

yxw135

靜壓軸承式的主軸  普通磨床可不可以重装  费用如何

yxw135

靜壓軸承式的主軸  普通磨床可不可以重装  费用如何
