Ra0.05--Ra0.1平面研磨

[复制链接]
yxw135
发表于 2014-3-12 23:13:02 | 显示全部楼层 |阅读模式

马上注册，结交更多好友，享用更多功能，让你轻松玩转磨削论坛

您需要 登录 才可以下载或查看，没有账号？注册会员

×
用什么砂轮能磨出Ra0.05--0.1的平面而且不掉砂,无烧刀, 无磨痕.谢谢!
+ v+ I1 @* k' b9 o  D0 W, _5 `
回复

使用道具 举报

发表于 2014-3-14 22:50:01 | 显示全部楼层
如愿以偿 发表于 2014-3-14 21:43
" o; y2 A4 ~, c2 D上面说的0.002是公差抛光面不能塌边。很严的# o  O6 u/ b# O3 f: l/ m5 P
来自安卓客户端
4 Q$ b. O) ]. K' R: e
- g, n$ D3 g5 v7 M# K
您指的是平面度公差要在0.002mm內，且四個邊不能有塌邊的現象嗎？上面我們5年前磨的那塊，, \9 ]- Y# ?$ T) A+ Z
它的平面度公差在0.001mm內，由於傳統滾珠軸承式(培林)的主軸，剛性有一定限制，珠子間一定或多或少有背隙，5 ^( L) A$ N6 x
所以在四個邊出尾的地方大多無法有效維持平整度，我們是用靜壓軸承式的主軸來研磨，它的徑向剛性超過30kgf/μm，- r5 t* Z- y5 {! ?6 {
所以在研磨時它完全不會有位移，進刀多少就是磨掉多少，所以四個邊完全不會有塌邊的情況，
" a5 c, _% o# d$ b/ E提供給各位參考~
8 j1 f* O+ J+ K8 w3 W
回复 支持 反对

使用道具 举报

发表于 2015-6-17 13:40:36 | 显示全部楼层
yangjeig 发表于 2015-5-30 23:36
3 {! ]3 [( @* r: B请问这种静压轴承的轴向稳定性相比锥度滚珠轴承怎么样?
# S7 I1 S0 u( @0 n$ f

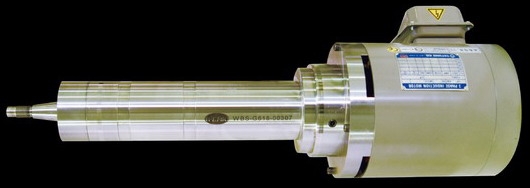

由於我們的靜壓主軸內部，不論是徑向或是軸向，, m- P/ a: E; ^8 b
全都是採用液靜壓軸承的設計，沒有任何的傳統培林，5 ^* J9 a7 b: u/ J0 }2 i. |! E
所以精度更高、穩定性更好！加上它是完全恒時的非接觸狀況，: a, a: v# e# d( X
所以正常使用的話，基本上使用壽命是幾乎無限長！(只要定期更換液壓油即可！)' \7 w( Y+ A0 c3 |+ @0 `' K- e" a) C
而且重要的是，它的壽命有多長，它的精度就永遠保持一樣小於0.0005mm的精度！4 o' _& @, H- y
有興趣可email給我：ray.c6721@msa.hinet.net
. r. ^" f( W; ]4 q2 z
回复 支持 反对

使用道具 举报

发表于 2014-4-29 13:58:29 | 显示全部楼层
以前我們用的是上述德國elba#250砂輪，或是中國砂輪3KG 220I 8V的砂輪，從粗磨到精磨，粗磨前修砂1次、中磨和精磨前再各修砂1次，基本上就可以達到Ra 0.02μm內的鏡面效果，若想完全消除表面的微小刮痕，則再用日本FBB的彈性砂輪再作一次最後精磨就可達成了！
5 A. E& j" |# ]/ W* n9 l不過最重要的，是我們全程都使用靜壓軸承式的主軸進行研磨加工！
回复 支持 反对

使用道具 举报

发表于 2014-3-13 07:44:03 | 显示全部楼层
没见过，期待高人回复
回复 支持 反对

使用道具 举报

发表于 2014-3-13 09:57:09 | 显示全部楼层
没用过，但见过，水磨树脂砂轮，镜面抛光用的，蛮贵的+ f0 W+ D* b3 ^
. h" _# u' B; ~$ c- e# k& X
回复 支持 反对

使用道具 举报

发表于 2014-3-13 10:01:50 | 显示全部楼层

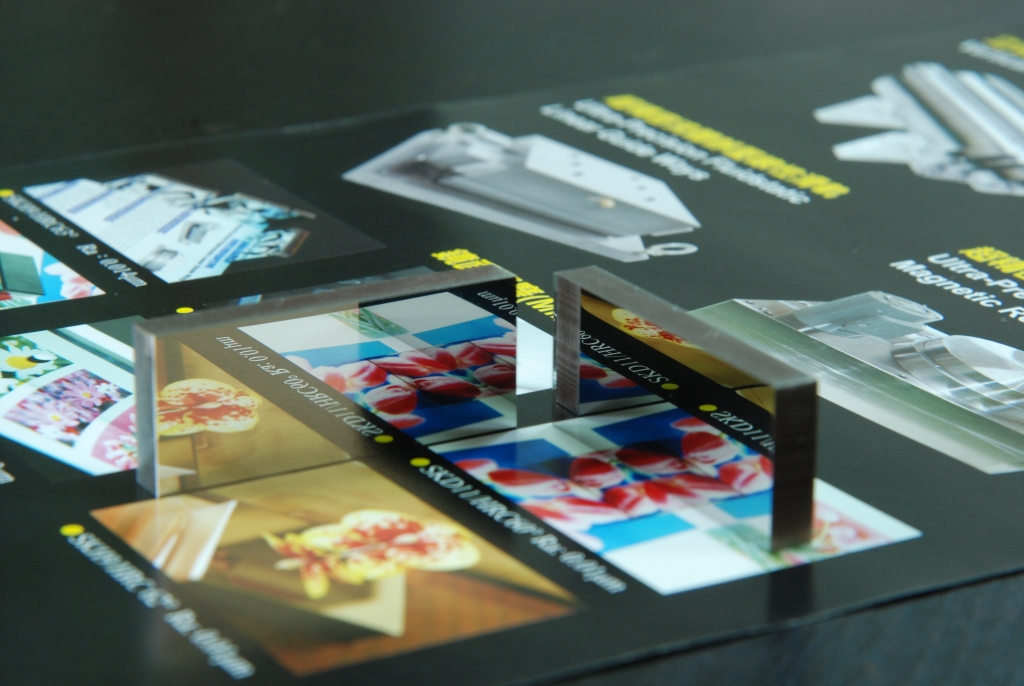

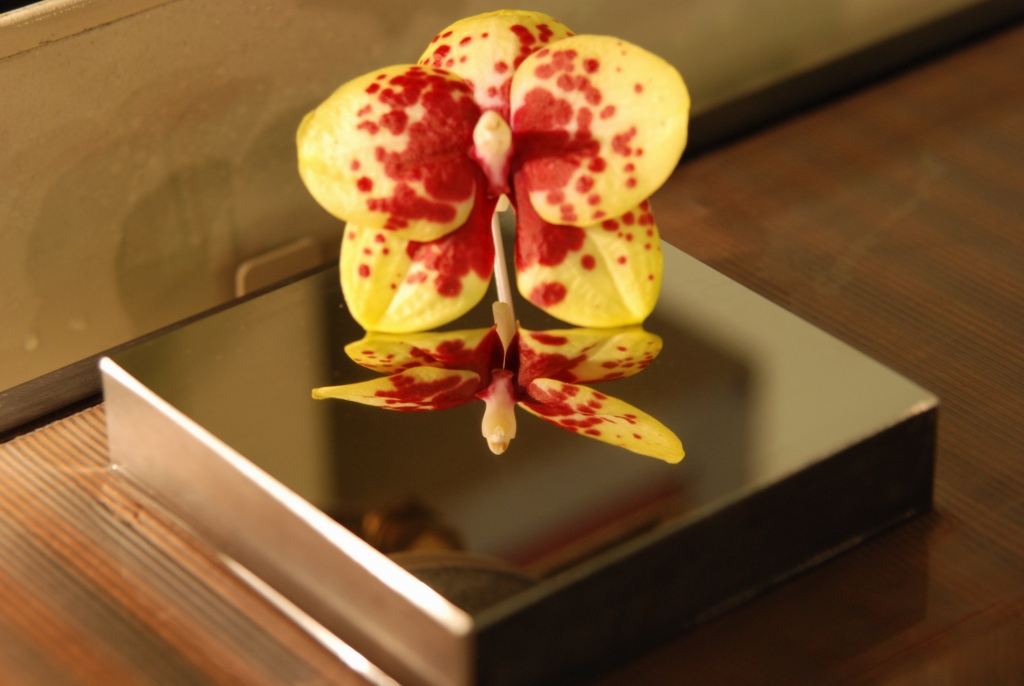

" [7 n9 e% L. n6 r: P這是5年前磨的，不曉得算不算？工件材料是SKD11模具鋼，使用德國elba #250砂輪從粗磨到精磨一次加工，Ra=0.015μm，真正關鍵的是使用靜壓主軸！
3 r, b4 B2 x5 [- A8 r$ _, W
$ i9 e- v7 @  D( a; {6 g/ b
Mirror Finish.jpg
回复 支持 反对

使用道具 举报

发表于 2014-3-13 10:17:33 | 显示全部楼层
砂轮固然重要，被磨的材料更重要！/ G' u" w5 ]$ f; U, ^
来自安卓客户端
回复 支持 反对

使用道具 举报

发表于 2014-3-14 21:36:49 | 显示全部楼层

9 M: ^" z: Q9 u. B- S来自安卓客户端
回复 支持 反对

使用道具 举报

发表于 2014-3-14 21:40:24 | 显示全部楼层
用2000#的cbn树脂砂轮可以做到你的要求。我们经常做都是0.002
0 Y3 b2 M( z# N# |4 Z% {- I来自安卓客户端
回复 支持 反对

使用道具 举报

发表于 2014-3-14 21:43:57 | 显示全部楼层
上面说的0.002是公差抛光面不能塌边。很严的
! R, W, _6 A! A* @来自安卓客户端
回复 支持 反对

使用道具 举报

发表于 2014-3-29 10:48:02 | 显示全部楼层
rayslove 发表于 2014-3-13 10:01! z8 s7 }7 ^5 n3 @7 g& }
這是5年前磨的，不曉得算不算？工件材料是SKD11模具鋼，使用德國elba #250砂輪從粗磨到精磨一次加工，Ra= ...
. p5 d0 I, w& T& b
大师M333这个材料能磨成这样吗

点评

rayslove
可以的！我們以前磨STAVAX ESR-S136可以磨到這樣，而M333的拋光性能又更好，所以沒問題！ 很多背光模組的產業都會用到這個東西~ 有問題的話可以EMAIL：ray.c6721@msa.hinet.net  详情 回复 发表于 2014-3-31 22:49
回复 支持 反对

使用道具 举报

发表于 2014-3-31 22:49:40 | 显示全部楼层
天天开心哦 发表于 2014-3-29 10:487 O  W, ]: \3 r/ z$ o' {
大师M333这个材料能磨成这样吗

% l3 N6 U, q2 P' Q% e4 H3 v1 b
. j$ L5 j6 p  i可以的！我們以前磨STAVAX ESR-S136可以磨到這樣，而M333的拋光性能又更好，所以沒問題！' P# k/ R1 z: ^% d/ W6 Q
很多背光模組的產業都會用到這個東西~
# u" J# j- X5 w( b* q有問題的話可以EMAIL：ray.c6721@msa.hinet.net
* L* `% \- L; t5 R
回复 支持 反对

使用道具 举报

TG10086
发表于 2014-4-4 14:20:21 | 显示全部楼层
如愿以偿 发表于 2014-3-14 21:43$ m. Y$ [: q) l+ w8 P
上面说的0.002是公差抛光面不能塌边。很严的! |4 h# L& L4 K3 k+ H
来自安卓客户端
6 K. O  {# v5 C9 `6 W
要靠个人感觉: `+ E% M# l  H0 c, @) F
回复 支持 反对

使用道具 举报

yxw135
 楼主| 发表于 2014-4-27 21:17:53 | 显示全部楼层
rayslove 发表于 2014-3-31 22:49
. @% @( w4 ]) ^4 E; }( Q; r1 Q3 ?可以的！我們以前磨STAVAX ESR-S136可以磨到這樣，而M333的拋光性能又更好，所以沒問題！3 K, ^5 f+ C5 S, N
很多背光模 ...

% W) f* S& L: i- k6 g, x4 b0 y, D 请教砂轮选择与加工手法详解$ h/ C' l% ], D" ~5 u, {! v
回复 支持 反对

使用道具 举报

yxw135
 楼主| 发表于 2014-5-10 12:51:59 | 显示全部楼层
靜壓軸承式的主軸  普通磨床可不可以重装  费用如何
回复 支持 反对

使用道具 举报

yxw135
 楼主| 发表于 2014-5-10 12:52:34 | 显示全部楼层
靜壓軸承式的主軸  普通磨床可不可以重装  费用如何
