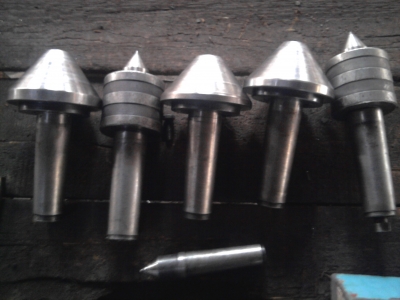

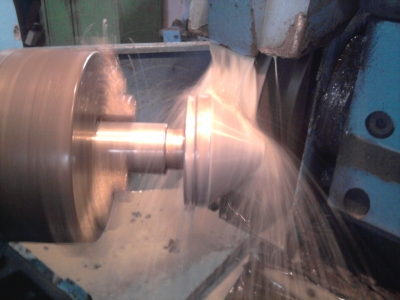

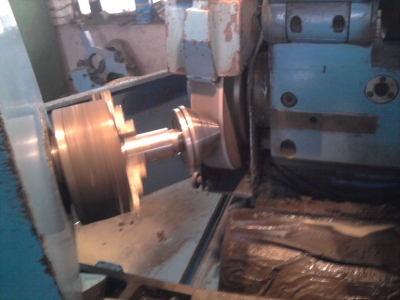

外圆磨床上磨削车床用活动顶尖~！

ykkhow · 发表于 2010-9-12 17:25:22

让我大开眼镜

干豆角炒肉 · 发表于 2010-9-13 22:00:31

觉得楼主的方法不方便，我们这里磨就是変级套，鸡心卡头（要薄的，可找车工车个，装上个小螺丝），加长拨杆。方便，省时。大家觉得呢？:P

zpngbrs · 发表于 2010-12-4 19:16:33

至尊宝 · 发表于 2010-12-4 19:30:42

如果顶尖不转磨出来后可以的话，可以做个卡箍，套在大锥面上，卡箍上前后钻2个眼攻丝，后面的螺丝顶大锥面，前面的螺丝顶小锥面后面的直台，这样装在你做的锥桶里端面外圆找正后就能磨了

JNJS · 发表于 2011-5-11 23:02:40

我就是专做顶尖的，可以联系我啊。另，今天刚知道这个论坛，还不懂这里的规矩。不能只看帖不发贴啊。

新手试车 · 发表于 2011-5-28 20:04:47

山西师傅怎么和我们一样都是野师傅,在我这里总是帮别人磨车床上的顶尖

新手试车 · 发表于 2011-5-28 20:05:41

错了是陕西师傅

吴宝罗 · 发表于 2011-5-28 21:22:22

我以前也磨过,我的方法跟版主差不多,只不过我是跟我的小师弟一起磨的,比版主的方法更危险,
小师弟一边转我一边进刀磨,进刀量不能太大,火花小了才可以进刀.

王先会 · 发表于 2011-5-28 23:57:00

回复 zpngbrs 的帖子

告诉你一个很简单的方法，如果是4号莫氏顶尖的的话，直接放在万能磨床上，套进去4号莫氏头架里。活动的60度顶针用机心夹夹住，莫氏4号主体不转，用拔盘连接活动的60度顶针带动旋转。摆头架30度就可以直接磨，既简单，又灵活，又快速。还有一个就是如果是莫氏5号的话，直接上工具磨，工具磨的头架锥度一般都是5号的，直接塞进去，工具磨头架拔盘带动30度的活动顶尖，工头架摆动30度，即可。不信的话，你试试！

马踏飞燕 · 发表于 2011-6-22 22:00:55

呵呵，我都是把活动顶尖拆开后磨的。拆开后顶尖是直柄的，用弹性卡头夹着磨就行了。不过拆的时候要小心，别拆完装不回去。

zpngbrs · 发表于 2011-6-23 02:34:04

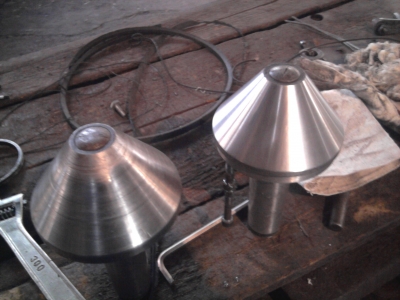

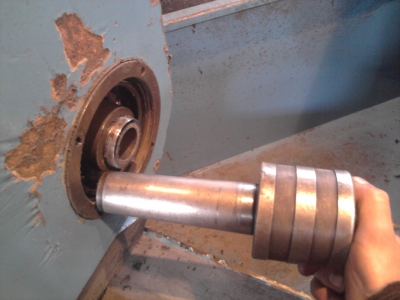

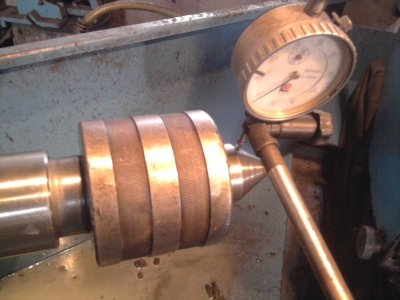

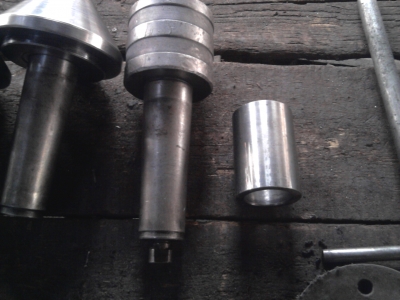

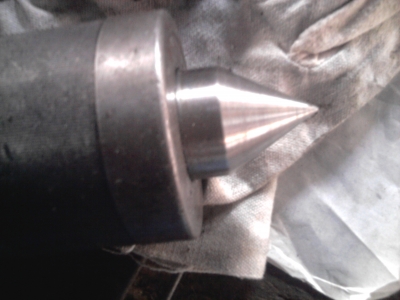

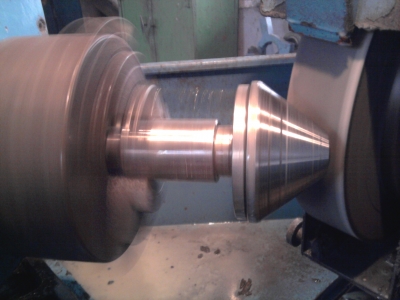

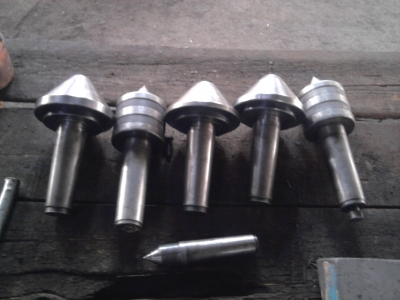

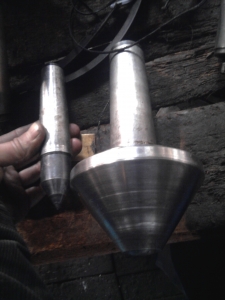

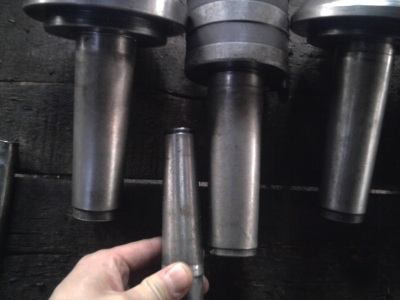

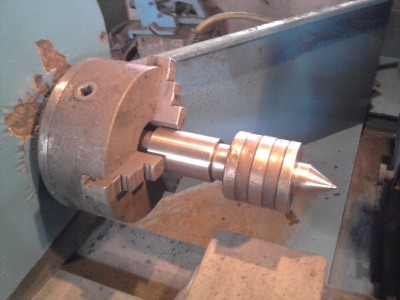

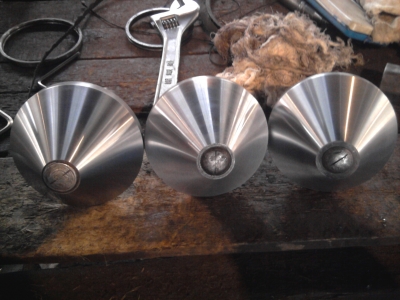

各位照片很清楚了，自个看吧，你们要觉得车床上的顶尖能装磨床里那我还费那劲干嘛

钨钢加工 · 发表于 2011-6-27 14:58:04

上两个月要做几个顶尖，我们师傅直接说顶尖磨不了。可能是怕危险不想磨就没接这单。

华北等你 · 发表于 2011-6-27 22:07:56

本帖最后由华北等你于 2011-6-27 22:08 编辑

说说我的方法,我把顶尖分解，60度的另一边是直的外圆，是在一个轴承的内环上套着的，取下来就可以了，其余的就是用四爪卡盘卡上找正，磨出来就可以

ange · 发表于 2011-10-15 01:07:58

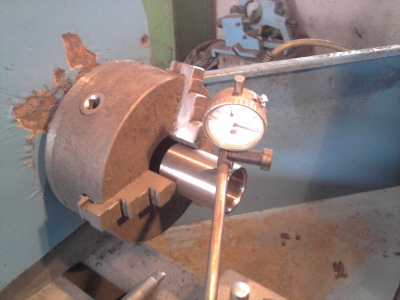

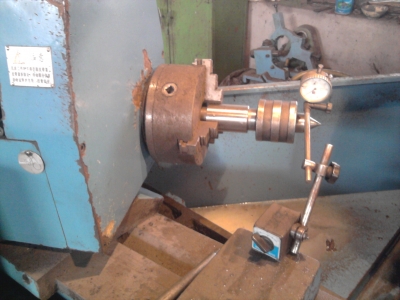

做个锥套上三爪,用百分表校正外圆,摆好角度再磨

虹山工具 · 发表于 2015-9-24 14:48:35

朋友：

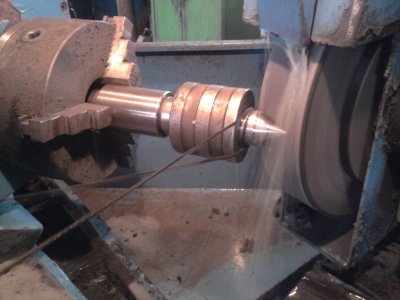

你这样修磨顶尖的方法是可以的，但用绳子拉转活动顶尖头很危险。
1、顶尖头是磨过的很滑，绳子环转在活动部分一圈后，两头拉不能保证转速恒定。
2、绳子用来回拉，转向就来回转，不能保证磨削时需要的与砂轮同转向。
3、顶尖头一般都是碳化钨高硬材料，磨削时砂轮与顶尖头的高速摩擦力用绳子的摩擦力难以克服，会导致转速难以控制，会导致圆度、粗糙度、变差。
4、这种不拆活动顶尖头整体磨削的方法误差较大，因为修磨的是顶尖头磨损的部分，误差会加上活动顶尖与轴承的径向和轴向配合误差，产生锥度回转误差，理想的方法是要拆下顶尖部分，用三抓卡住顶尖圆柱部分的头部，找正圆柱和顶尖锥没有磨损的部分间的最长段，然后搬头架磨削，这是对回转精度较高的活动顶尖的修磨方法，这种活动顶尖回转跳动一般要求0.01以下。
5、若活动顶尖的回转精度要求不高、轴承磨损不大，须要先在顶尖孔上装上顶尖用百分表验回转误差，如可以接受才用不拆的方法整体磨削，若跳动误差太大就需要换轴承了。

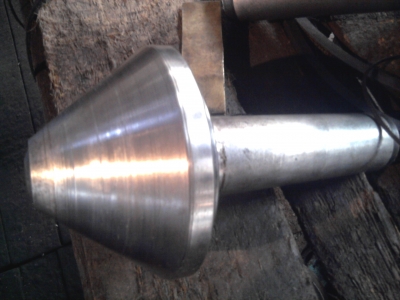

6、你若用装锥套方法也可以，但锥套要保证锥孔和外圆都有较好的圆度同轴度误差，还要加上顶尖轴承配合误差，及拉绳子操作较难的误差，这种方法不够好。
7、其实较简单的方法：拆下车床顶尖套，与活动顶尖配合，用三爪卡顶尖套一边，再精车一个环套，内径精配合于顶尖套另一端，这较容易做，然后上中心架，找正卡住那头的外圆和另一头的内锥孔端，这样顶尖轴的轴线能较好保证同轴，再把活动顶尖装上，同时用顶尖头未磨损部分部分验证活动头的误差。
8、磨削时必须使顶尖活动部分与后部卡死，方法有：先用棉花塞进转动部分的间隙，用刀刃塞进，不用塞一圈，再用百分表找正一下，然后用502胶水浇入，目的是粘住活动和不动部分，而又不会让胶水过多渗入轴承部分，注意粘两点或三点保证要轴对称，以保证轴承同轴度，磨完后，粘棉花的502胶用刀片能划掉，不会影响表面粗糙度。或用细长条薄铜片，卡塞在顶尖活动间隙部分，铜片塞入部分先用砂轮打得更薄更尖以便塞入，注意要沿着圆周对称塞入两片或三片，以保证轴承同轴度，要塞死，同时可点几滴502胶水粘住，以保证磨削时承受外圆砂轮的巨大摩擦力。

虹山工具 · 发表于 2015-9-24 15:01:05

补充一下，用以上方法修磨顶尖头，顶尖角度须要由外圆磨的上工作台和砂轮架来凑，注意搬砂轮架前先修整好砂轮，修磨磨削量不会大，吃刀和粗糙度都好保证！！！
