关于复合角度公式

hmh126 · 发表于 2010-8-13 19:05:39

马上注册，结交更多好友，享用更多功能，让你轻松玩转磨削论坛

您需要登录才可以下载或查看，没有账号？注册会员

×

本帖最后由 hmh126 于 2010-8-13 19:13 编辑

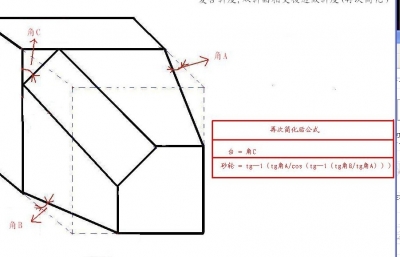

好久没上来了！用户名差点也忘了，以前发的一个帖也不见了，这次上来主要是谈一下复合角度，用这上面的一张图举例子。我怎么感觉这图纸很小！这上面有个公式砂轮应修的角度，是不是有问题。为什么没加角C，这个跟角C是有紧密关系的，这个公式只能算角C=30度，要是角C=10度在按这个公式算，那磨出来的多半是大小头的了。不知道这是谁上传的，是一朋友给我看的，我以前做过这个是一工件上的倒角。

AAAAAAAA · 发表于 2014-5-15 22:54:08

金属狂人发表于 2010-8-14 00:56
) \0 |8 x' ]+ t6 p1 s这张图被剪切过啦
$ d" O# f) y; a6 b' P* h! M不是原图

请问这个公式是这种复合角专用公式，还是通用的，如果不通用其他各类复合角的计算方式是怎样的，其原理又如何？求指教，不胜感激！

吸血鬼 · 发表于 2018-3-5 22:47:03

谢谢分享

wise · 发表于 2013-7-21 20:25:12

很好明白了有没有全面的把常见的四种集合到一起呀

金属狂人 · 发表于 2010-8-14 00:52:30

是我发表的

这个公式没有问题哦

不会出现大小头

或许是你理解错误啦首先你要先理解我公式怎么用先

金属狂人 · 发表于 2010-8-14 00:56:16

这张图被剪切过啦
不是原图

我再次看拉一遍
不好意思
是你理解错啦

如果你感觉有问题
欢迎指出
指点我一二
不胜感激
更欢迎试作拿事实来说明问题
期待！

金属狂人 · 发表于 2010-8-14 01:05:14

我刚刚一连看拉你发的这几张帖子
发现你有无理取闹的嫌疑
等你拿出有力的实验证据再来提出你的问题吧
你连试作都没有
就发现错误啦
先说明并不是我自私自护
并不是我针对别人攻击我
有问题欢迎指出
无理取闹贴不欢迎

hmh126 · 发表于 2010-8-14 08:11:15

哈哈！也许吧！俺也没时间做试验，什么时候有空一定做个！

feiyuncai520 · 发表于 2010-8-17 21:22:12

跟帖问下，狂人这公式是怎么推出来的，有原理的资料么？有的话想分享下哦

haohao · 发表于 2010-8-18 22:47:10

支持狂人，你的公式我试了好几个都没问题，厉害！:victory:

金属狂人 · 发表于 2010-8-19 00:29:57

全部都是自己计算出来后再简化的
没有任何资料

以后会写

飞龙 · 发表于 2010-9-4 21:06:03

我也用过拉,不错很好使
感激!!

xinmiao0109 · 发表于 2010-9-4 21:28:11

用事实说话。顶！！！

jcq5566 · 发表于 2010-9-18 14:09:59

我也来凑凑热闹哈！看了楼上的公式不知道是如何推理出来的？有没有这方面的过程介绍呢？还有就是“砂轮=tg—1｛tgA/cos[tg—1（tgB/tgA）]｝" 这个公式当中的“—"是代表什么啊?

whb3018 · 发表于 2010-9-19 23:03:02

没搞明白，狂人师傅能解释一下吗

郑强林 · 发表于 2010-10-5 03:06:31

又学到好东东了哈哈

魔界幽灵 · 发表于 2010-10-28 21:56:07

好用啊在那混啊

shine97202 · 发表于 2010-10-28 22:04:35

回复 11# jcq5566

代表的是反的意思，

adgjj22 · 发表于 2010-11-6 19:15:36

狂人师傅,tg什么意思，tg-1什么意思，谢谢，我是新手
