0.3*0.8*25工件加工方法讨论

tslziji · 发表于 2010-9-9 07:58:21

大概就是这个样子，哈哈，害的我花了好长时间画这个图，cad太不熟练了

tslziji · 发表于 2010-9-9 07:59:59

我晕，传个图都不会。

tslziji · 发表于 2010-9-9 08:01:03

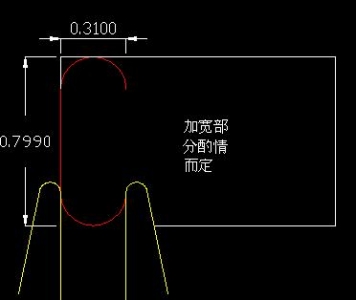

大概就是这样吧，磨床把那个加宽部分去掉即可

光磨小许 · 发表于 2010-9-9 20:50:55

回复 16# tslziji

英雄所见略同啊，哈哈，只不过感觉到时候磨床加工0.3的时候比较磨烦一点，我们这样做完PG后就直接完工，磨床也较简单，而且做第二面的时候把工件高出磁台一点点，就可以直接把头部加工完成，省得后面再一次的加工准备。
另外一款，我们单边加大0.5，所以直接找0.5的垫片加工，倒还算是省事了，精度方面也没什么问题，工件高度问题如你所想，磨床加工时很痛苦，当时就有出现断列现象，因为挡块上面倒角有0.3以上，所以工件弦空较多，后来干脆直接先把高度余量测出，PG光一刀，哈哈。

光磨小许 · 发表于 2010-9-9 20:51:49

回复 17# tslziji

多多练习就好了，我们所用到的只不过是一些最基本最简单的功能了。

nanyangren · 发表于 2010-9-10 20:59:49

慢丝割25的长度方向主体，再立起来拉片顺便把R角割出来

分我之心 · 发表于 2010-10-30 13:21:44

太难了啊
不会做，没见过

大道至简 · 发表于 2010-11-9 23:50:10

磨床先加工6面体及头部0.3OK。0.799的单边留一条的量、PG分2端用台钳加工圆弧。这种方法的弊端就是对手摇磨的技术要求较高、工件易变形.台钳也要好。我那边就一直这么做的

dingfangai · 发表于 2010-12-16 13:48:57

路过的，我也来学习一下

HUANGSHIFU2008 · 发表于 2010-12-23 17:56:39

请问师傅们什么叫PG呀---
