滚动轴承的轴向紧固

HEATS

滚动轴承轴向紧固的方法很多，内圈紧固的常用方法有：

1）用轴用弹性描圈嵌在轴的沟内，主要用于深沟球轴承，当轴向力不大及转速不高时（图1a）

% x$ `4 X: g9 A7 i: b; [

2）用螺钉固定的轴端挡因紧固，用于在轴端切割螺纹有困难时．这样紧固可在高转速下承受大的轴向力（图1b）；

3）用国螺母和止动垫圈紧固，主要用于轴承转速高、承受较大的轴向力的情况（图1C）；

k9 U9 w" O+ |7 M: m8 `$ ?' j) n1 N

4）用紧定衬套、止动垫圈和圆螺母紧固，用于光轴上的、轴向力和转速都不大的、内圈为圆锥孔的轴承（参看图3）。内圈的另一端常以轴肩作为定位面。为了便于轴承拆卸，轴肩的高度应低于轴承内圈的厚度。

" E m( P; o8 `+ f- e# D0 Z2 E

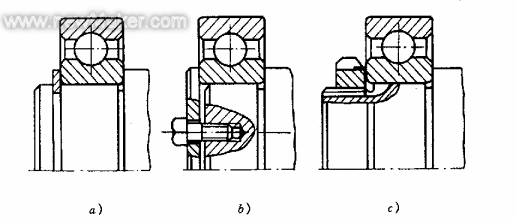

图1 内圈轴向禁固的常用方法

外圈轴向紧固的常用方法有：

% R: m2 A: Q( T7 u5 q" W

l）用嵌入外壳沟槽内的孔用弹性挡圈紧固，用于向心轴承，当轴向力不大且需减小轴承装置的尺寸时（图 2）；

/ \4 H+ r/ e0 `

2）用止动环嵌入轴承外圈的止动槽内紧固，用于带有止动槽的深沟球轴承，当外壳不便设凸肩且外壳为剖分式结构时（图2b）；

3）用轴承盖紧固，用于高转速及很大轴向力时的各类向心、推力和向心推力轴承（图2C）；

4）用螺纹环紧固，用于轴承转速高、轴向载荷大，而不适于使用轴承盖紧固的情况（图2d）。

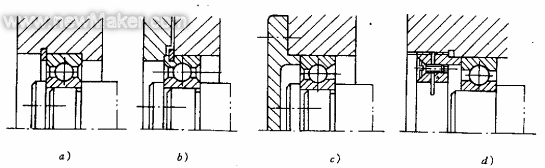

图2 外圈轴向禁固常用的方法

H+ g9 _' m) T8 A8 d ~6 L

图3 安装在紧定衬套上的轴承
