[资料] 修斜度器

 荐  火.. [复制链接]
发表于 2010-9-18 02:47:47 | 显示全部楼层 |阅读模式

马上注册，结交更多好友，享用更多功能，让你轻松玩转磨削论坛

您需要 登录 才可以下载或查看，没有账号？注册会员

×

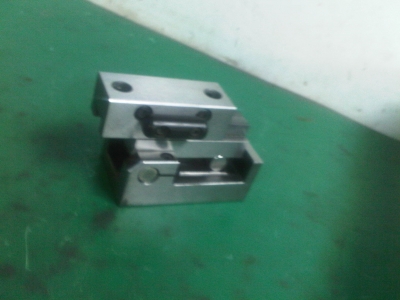

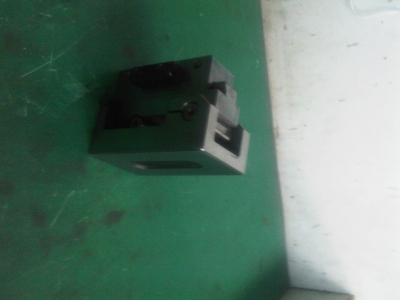

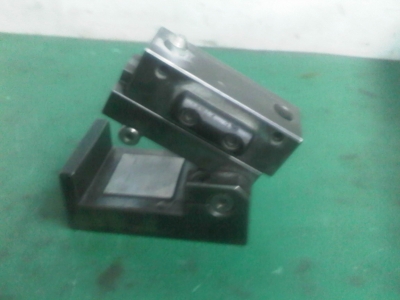

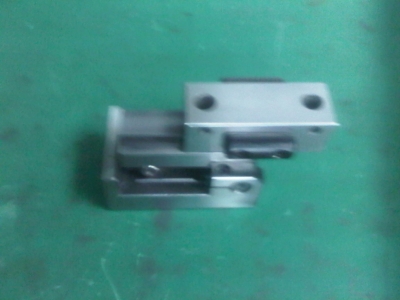

斜度器经过长时间使用
8 E# \3 Y' n% ]# i$ k$ ~6 `2 y: z' N
已经磨损的失去原有的精度啦& n" w2 ~; }% d7 c% [; n- y
: E- t# C! t' I6 V. E
这个时候合适的休整一下
& h& D3 E  X1 t: Z4 @! q5 C5 u- V! B0 I* F7 r# d8 J' b7 k
就又能让他返老还童啦  }& }# I5 v& W7 _
8 x- l# C+ q+ X0 N8 Q' k4 e
哈哈9 l  |9 ], z: U3 j9 t# ]
0 J6 N, ]# ^! S% ~9 H
长话短说我只讲些要点
/ m. }$ v1 x0 G" c1 y0 _: T1 T- a6 `! z5 R, J

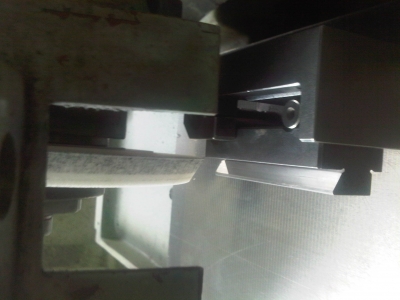

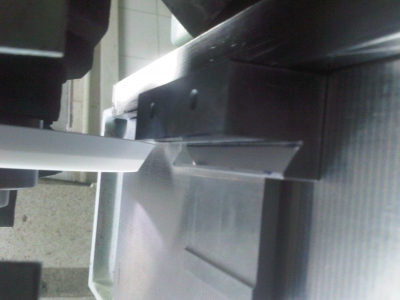

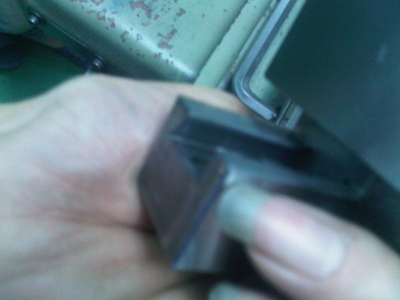

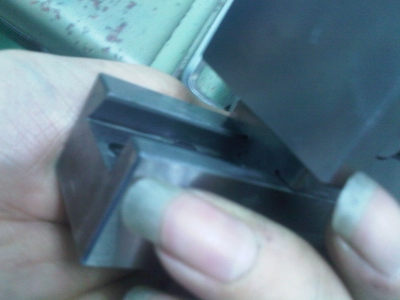

两个斜燕尾需要休整紧贴他的两个直面用侧面掏空靠出来! J- d( L% C3 n$ m0 \
一个不重要面

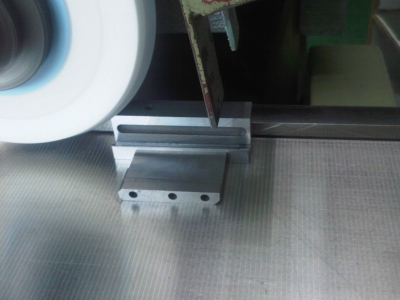

; [3 v: \0 U5 r$ g一个重要面，需要尖点锋利，砂轮厚度厚刚性就强，
7 d: Z! c2 I; }. Y

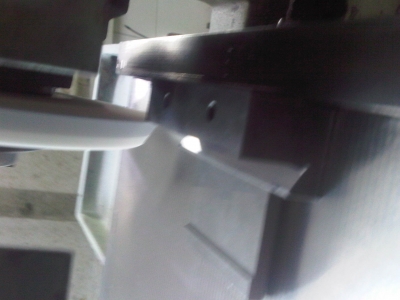

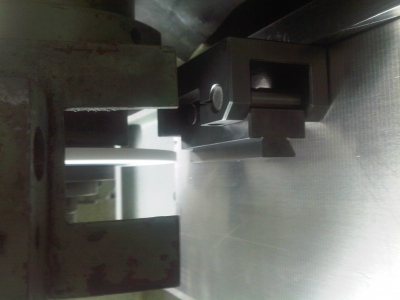

+ {1 f* T! ]* M2 S另一个导轨需要连在基座上贴平上紧再一起休整好些
9 f! o  h# `/ y) |2 g2 R$ n& n) ]& C( N4 _8 E4 _

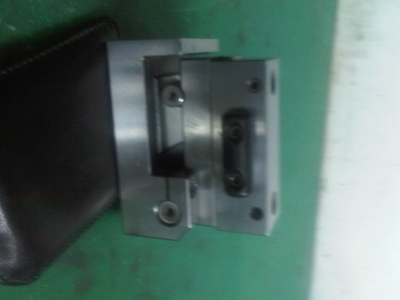

还要把基座竖起来的面的直角手抓精修好6 l4 ?) h. g# Q7 t7 v8 c) s& t- P% u. C# M- s
2 i7 [) p; @9 \6 ?/ }$ p  }+ ]7 A

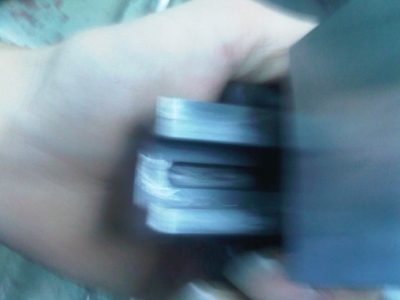

配合的时候需要有耐心$ c- t/ s6 z9 V2 i5 I7 R$ a
# l9 k2 X1 f1 F  U4 X+ v4 G

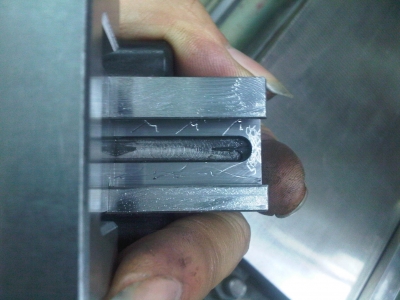

边磨边配
9 V3 D+ }$ w8 f) l4 }- a/ W5 D重复少磨轻配6 d# V; m/ {4 n" Q& k
不宜过紧或过松, s) W: h/ E* }; h% K
. ^& [% \. o" m. D5 E+ N
3 o/ ]3 Z; U: d$ T3 L

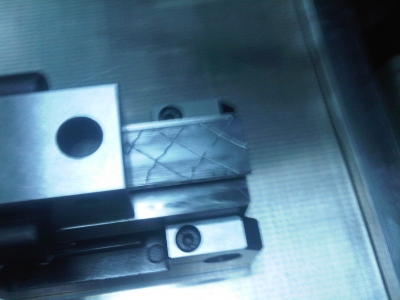

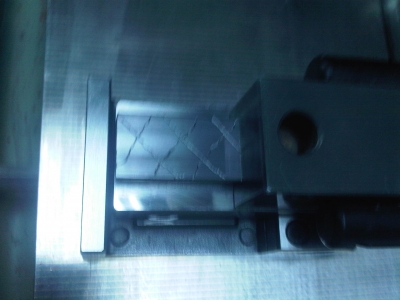

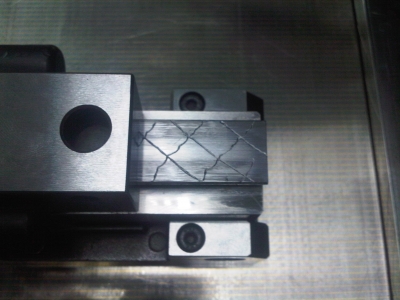

再用风动打磨机打磨出些油槽
/ u' Z5 `; t( O% B
: b" z: _+ e7 b) n, v. Z; n7 {) u最后用千分表检测角度8 I4 z5 R  p7 E* G( N
打出大中小等等角度的变化是否有误
1 G* W, k! o1 _* n$ o' I4 q# [
* p% I$ ?9 D' k1 \( v, `, b. }: B* u由于圆棒没有修磨* p, B8 d# ]' U' S8 b) C
: G6 O- }) E2 q6 r
顾按算的角度垫块规仍然不如全新的精度高2 O1 K! x1 L" B4 ]; L
# e% g7 z& m- f
但可以后期补偿
. n5 ]! j" _# e
5 |; Q5 D5 z' b! }& h" U经过测量后你就对圆棒的磨损规律熟悉在胸
) r. k2 N/ @0 Q$ u. n& u3 M# x: t2 F9 S: Y. G, [
大约什么样的角度该多垫多少什么该少垫多少清清楚楚
* P7 w7 }7 J3 G0 K一般都只是在加减几个微米内游动除非圆棒受到激烈磨损 # S& d& l2 p/ f) j4 m

# P, v6 l/ `) d! F& h用起来照样得心应手
) g4 `' J" J5 X2 k. y; \
# o4 E1 x  N: Z% d8 c2 I5 k0 z2 v绝不输于全新的精度
4 ^% u8 ~: H" {2 R" F5 O% e% t7 k
1 W3 E# c7 L6 _) B; \$ J  D; A% m" R2 j9 |' V. D6 x
0 l/ G$ z1 C& z, A/ Q' N1 U/ _6 ~" C# `+ D
如果人人都付出一点爱~~
& i+ Z& o+ {0 \/ O  n$ V. B, `8 w. V! S, a
论坛就会不一样~~
1 l' K9 Y0 X' x
& D! M% ^1 h2 B: B  X$ O) s2 C& P论坛的建设需要每个兄弟一起努力和支持才能更完美！
更多图片 小图 大图
组图打开中，请稍候......
回复

使用道具 举报

a78yy
发表于 2015-4-11 19:56:42 | 显示全部楼层
轻斜的度数和下面垫多少怎么算来的 {:soso_e130:}
回复 支持 反对

使用道具 举报

发表于 2015-3-9 09:13:54 | 显示全部楼层
感谢楼主的无私分享！
回复 支持 反对

使用道具 举报

发表于 2014-9-3 00:21:00 | 显示全部楼层
恩..很好..很容易懂
回复 支持 反对

使用道具 举报

jcq5566
发表于 2010-9-18 14:20:30 | 显示全部楼层
请问修磨之后配合不是更松了吗?怎么解决啊？
回复 支持 反对

使用道具 举报

tyco008
发表于 2010-9-18 20:59:55 | 显示全部楼层
锁螺丝的 想紧就紧想松就松 就象那啥~:lol
回复 支持 反对

使用道具 举报

haohao
发表于 2010-9-18 23:59:17 | 显示全部楼层
我也用同样的方法，狂人兄能说的这么具体，有心了！配间隙的时候，我将两滑板装一起，用手推紧，不上盖板，用表扫一下短差尺寸，留个一点间隙一刀到位，装上盖板试一下，根据情况可再稍稍修一点即可，基本上两刀就OK，不用担心磨的过多或过少！6 N& Z1 K( [9 n4 Y8 m4 A, P) j' ]* g# `
二楼的，自己修完配好间隙怎么会松呢！
回复 支持 反对

使用道具 举报

 楼主| 发表于 2010-9-19 00:40:10 | 显示全部楼层
光锁螺丝那个块能随心所欲控制间隙
回复 支持 反对

使用道具 举报

 楼主| 发表于 2010-9-19 00:42:13 | 显示全部楼层
回复 3# tyco008
/ k& |" d- o/ Y- ]5 i  M% S7 Y0 y9 `: _3 ^" v9 X: p

. D! S. t0 l$ K; ?8 C    JUN FU的兄弟
* y% i6 m1 w) K4 ?( v# h' p8 Y' }& W8 r' I, Z9 b
你叫什么名字？
回复 支持 反对

使用道具 举报

haohao
发表于 2010-9-19 01:58:47 | 显示全部楼层
回复 5# 金属狂人
! i+ I7 F5 `5 ^) {* q
) v# \% o0 j7 l, H, V+ q. g
( R  z- @: o% P1 N1 X  }  X    切段差吗？
回复 支持 反对

使用道具 举报

tyco008
发表于 2010-9-19 18:17:23 | 显示全部楼层
回复 6# 金属狂人 * J" I$ u. x2 R8 [
% g% X3 `! z/ k. m2 F
) |+ p! ~/ G) F& D, L( P$ N* H
    偶山东人 JUN FU 就我一个山东人 现在没有了
回复 支持 反对

使用道具 举报

 楼主| 发表于 2010-9-19 18:24:18 | 显示全部楼层
报全名吧
! S. w6 M  U1 `% W  u4 j
+ Q: R  h8 P. E不跟你打迷
$ a3 l5 n; x- m, Q' g" p0 |( [5 P5 @& Y6 }  {
看不起兄弟就算啦
回复 支持 反对

使用道具 举报

发表于 2010-9-19 20:41:06 | 显示全部楼层
主要是磨削粉末进入导轨而磨损导轨，我想用安全套把它包住露出小鸡鸡应该会很好，呵呵下次去试试
回复 支持 反对

使用道具 举报

发表于 2010-9-20 21:50:37 | 显示全部楼层
我修前都带个TTT啊，这样磨削粉末会好点把~~~~~~~~~
回复 支持 反对

使用道具 举报

jcq5566
发表于 2010-9-21 20:22:55 | 显示全部楼层
回复 3# tyco008 - z) ?: T- L* L" ^: B1 i0 G

5 w/ W3 B* E' Y( h3 t; R$ ~( ]: w
$ h$ s2 u# U4 ^7 J' G2 y: G& P    你好！你在TYCO上班吗？
回复 支持 反对

使用道具 举报

发表于 2010-9-21 21:08:10 | 显示全部楼层
谢谢狂人兄，但是我以前也按照你的意思修过，但效果不太令人满意，不知道是不是　我在哪个环节出错了．
回复 支持 反对

使用道具 举报

tyco008
发表于 2010-9-21 21:09:42 | 显示全部楼层
回复 12# jcq5566 : D7 m+ @/ D1 |4 o1 a
, Y1 Z. f2 c6 H& B, m

( f; C. r7 b: Q' e2 F  TYCO是我们 以前的客户
回复 支持 反对

使用道具 举报

发表于 2011-1-4 19:41:57 | 显示全部楼层
做了2年磨床都没见过呀
回复 支持 反对

使用道具 举报

moxueyw
发表于 2011-2-6 18:41:44 | 显示全部楼层
看来我是要多学多问了
回复 支持 反对

使用道具 举报
