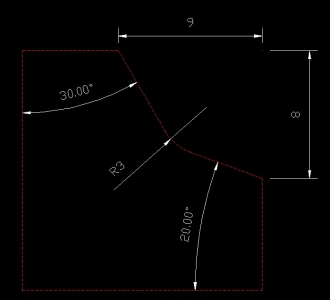

两个斜度一个R，困了我好久的东西，请高手赐教

于都人 · 发表于 2010-12-1 19:59:41

马上注册，结交更多好友，享用更多功能，让你轻松玩转磨削论坛

您需要登录才可以下载或查看，没有账号？注册会员

×

一步可以成型吗？怎么修砂轮，又该怎么对刀

吸血鬼 · 发表于 2018-3-1 22:51:21

前面各位前辈说了好几个办法，必须赞一个
谢谢分享

xuanxuan · 发表于 2015-4-1 19:13:16

学习的{:soso_e142:}

fhy19890416 · 发表于 2010-12-1 20:11:50

如果公差大就用油石打打好嘞！

大魔 · 发表于 2010-12-1 20:28:51

可以一次到位的，先修好角度R器摆30 和 20度垫3的 R对刀修就好了

panxia008 · 发表于 2010-12-1 20:45:10

拉圆弧中心

haohao · 发表于 2010-12-1 21:23:02

Y=[(cos20°×L）÷cos(20°＋30°)]×sin 30°
X=[(cos20°×L）÷cos(20°＋30°)]×cos30°

bibby497 · 发表于 2010-12-1 21:52:51

本帖最后由 bibby497 于 2010-12-1 21:53 编辑

5楼的师傅怎么得出这个公式的？:o 学习中！ing……

hehaifeng · 发表于 2010-12-1 21:59:04

本帖最后由 hehaifeng 于 2010-12-1 22:01 编辑

打成型砂轮，先20度碰刀，xy归零，再x不动，前后摇碰30度斜面，得出一个数取为L值。
进刀L*tan60/tan60-tan20
下刀为 L*tan20*tan60/tan60-tan20

金属狂人 · 发表于 2010-12-1 22:16:13

论坛早就有资料啦

只是你没有去搜索而已

ty04001 · 发表于 2010-12-3 11:15:44

还需要算吗，我靠，做了那么多就没有算过，先在砂轮上把两个斜面修出来，在R修正器上把这个圆弧调出来，再把R修正器调到20度，随便找个点，砂轮静碰，再把修正器调到30度，碰另外一个点，两个斜度点不停的调校，找他的中心点，有经验的两三次就找准了，知道怎么做的，他就是摇个一个礼拜磨床的都能做出来，现在的人都是什么技术啊，没法想象

cc344276612 · 发表于 2010-12-4 22:43:53

回复 ty04001 的帖子

高手，关键是找中心，我找不准，具体说明白点可以吗

290006129 · 发表于 2010-12-4 22:46:24

具体我和你说,就是多次重复的对刀,找中心了

于都人 · 发表于 2010-12-5 07:23:12

谢谢各位兄弟师傅们的的指点

光明 · 发表于 2010-12-7 14:58:58

R机两边摆斜度慢慢碰数就好了碰到两边是零位就OK拉多试两下就行了

254651054 · 发表于 2010-12-8 01:19:36

这东西小其实没必要那么麻烦。。用正弦台摆个角度。。砂仁打一个角度接个R 不就可以了?？

liutao007 · 发表于 2010-12-9 21:07:09

回复 ty04001 的帖子

请问你砂轮宽0.2两边是不同角度，在接一个0.1的R，你该怎么两边找中心呀？？？所以说要知道怎么去算！！

hlxneptune · 发表于 2010-12-9 21:43:47

牛人不少学习了
