双向电子砂轮修整器------0.180沟制作方法解析

英雄胖胖 · 发表于 2009-5-11 19:17:44

马上注册，结交更多好友，享用更多功能，让你轻松玩转磨削论坛

您需要登录才可以下载或查看，没有账号？注册会员

×

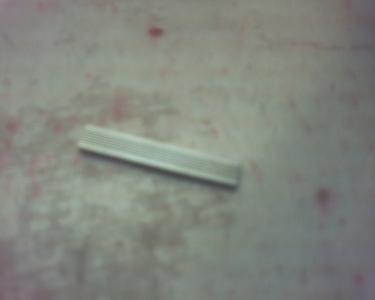

宽0.180，深0.238，6条沟，公差都是+—0.001的。

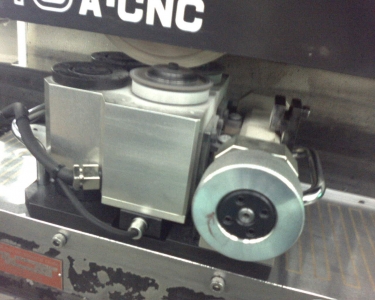

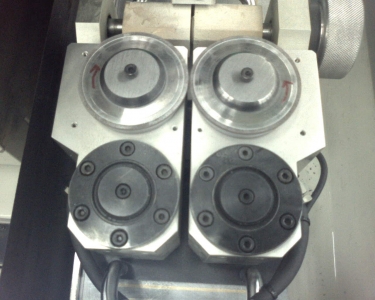

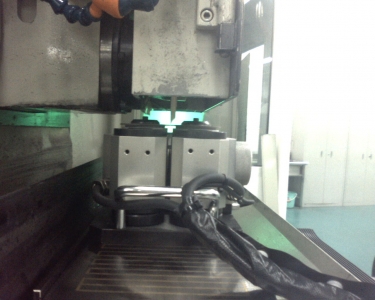

图中就是双向电子砂轮修整器。原理是机器两侧的小砂轮同时对主轴上面的砂轮进行磨削，这样就避免了砂轮侧面打不平，同时切削力相同，又能保证砂轮不爆裂。

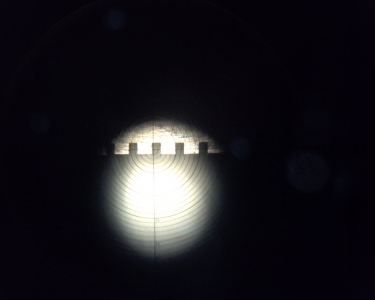

砂轮选用jw320，从显微镜中看，清角基本在0.01以下。
这个机器有数显，砂轮制作过程中，在试件上打一下，看看厚度是多少，然后砂轮大多少旋钮就扭多少，很轻松控制砂轮的厚度。

lupeng99 · 发表于 2013-7-12 21:49:17

好强悍没见过的好东东这要多少钱啊

songtong · 发表于 2015-6-7 18:44:52

jgh1434 发表于 2014-4-12 21:41+ E# Q. W% V7 B
一般的厂真还舍不得买

要鸡毛钱

refeng · 发表于 2013-10-28 12:16:06

好强悍没见过的好东东

许昌 · 发表于 2009-5-11 21:18:44

好强悍没见过的好东东这要多少钱啊

英雄胖胖 · 发表于 2009-5-11 21:43:32

300万日元。NICCO(日兴)生产的。

mcangle · 发表于 2009-5-11 22:39:34

好强的双向电子砂轮修整器　工具～

波乃 · 发表于 2009-5-12 18:34:00

好东西！可否借我们玩一下哈哈

金属狂人 · 发表于 2009-5-13 23:21:25

贵家伙哦
装修刀手动的双向修整器我就见过啦
电动还真少见
不过这玩意修出来还是再要用手工精修一下吧，
特别是深槽

乐无心 · 发表于 2009-5-14 17:46:21

好强的双向电子砂轮修整器

英雄胖胖 · 发表于 2009-5-14 18:35:51

深槽也不用再用手修理，这个机器就能搞定，但要注意的是，切入的时候一定要单方向进给，这样就能保证砂轮不跑偏啦。最薄的干过0.1的槽，13毫米左右深。

hs5813 · 发表于 2009-5-14 19:18:52

好家伙,长见识了,

许昌 · 发表于 2009-5-14 19:34:26

深槽也不用再用手修理，这个机器就能搞定，但要注意的是，切入的时候一定要单方向进给，这样就能保证砂轮不跑偏啦。最薄的干过0.1的槽，13毫米左右深。8 z; I9 p. y' f1 F: Z( L2 N) y# |
英雄胖胖发表于 2009-5-14 18:35

& M2 N, m1 S5 N3 Y( W# S
登录/注册后可看大图

领教领教啦

Chendan0769 · 发表于 2009-5-15 22:29:41

真的是难得一见得好家伙，
用它修砂轮的时候要手工先开下粗吧。
老兄最好把它的使用说明书也能贴上来，让大家以后见到这玩意时，也都会用呀。

英雄胖胖 · 发表于 2009-5-16 00:01:39

手动打刀，留个0.2-0.3，就可以用这个机器啦。说明书是日语的，就不好用偏旁部首取笑大家啦。

阳阳 · 发表于 2009-5-16 00:17:06

深槽也不用再用手修理，这个机器就能搞定，但要注意的是，切入的时候一定要单方向进给，这样就能保证砂轮不跑偏啦。最薄的干过0.1的槽，13毫米左右深。7 {5 h7 J0 ]- ]2 D* y5 R8 k
英雄胖胖发表于 2009-5-14 18:35
* x/ G+ I2 g6 W8 Y1 s; w

登录/注册后可看大图

哎呀 0.1 10MM的以前不知道谁能搞定不错！！！！

风尘烟客 · 发表于 2009-5-17 19:31:14

好家伙，不过能买得起这样休整器的厂没有几个的

LYH · 发表于 2009-5-18 20:18:23

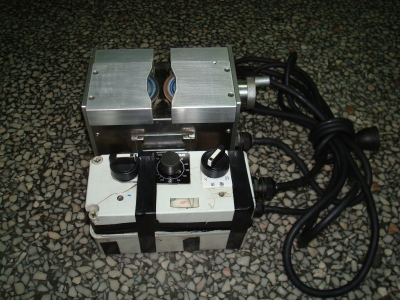

不错和我们这的差不多,我门的是WASINO生厂的折合人民币6万.

wuchuanpeng · 发表于 2009-5-28 19:24:27

好强。长见识
