无心磨中心高原理说明

无心圣手 · 发表于 2010-3-27 20:19:36

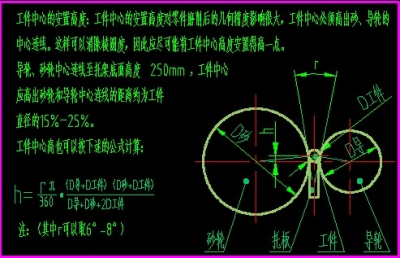

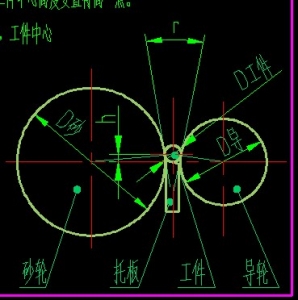

其实就是那个三角形的底边的高。上图三角形两锐角的角度一般在6-8度之间比较合适（做4到20mm的工件），可以通过三角函数算出中心高。或者是，中心高的确定在在刀架上有一个基准面（基准面在不同厂家的机上有各自的标准），基准面到两个砂轮连线的距离减去基准面到工件中心的距离就是中心高，

liu8859036 · 发表于 2010-3-29 07:30:10

谢谢你。好东西。

huangniu1987 · 发表于 2010-3-30 20:37:54

这个大概的是这样的，具体怎么调，要看磨出来的工件能不能达到要求。什么都好调就圆度不好调！:L

us3399 · 发表于 2010-4-11 21:50:48

8楼的问题，是否正确。。。

研磨者 · 发表于 2010-4-11 22:04:42

请教下楼主：你那图的刀板的斜度方向是不是反了啊？
! H4 Q6 z" N* O) y9 b7 f刀板是不是高的那边靠导轮，低的那面靠砂轮啊？3 d+ t Q9 j9 u+ u5 C8 t2 ~" D; T
罗马雄风发表于 2009-12-25 10:33

) d) R& o) }- Q0 h
登录/注册后可看大图

你这样可以磨码？？

winnerlee · 发表于 2010-4-28 21:33:46

刀板日语是不是叫做シュー？

研磨者 · 发表于 2010-4-28 23:58:11

刀板日语是不是叫做シュー？0 z* r! D3 n! L: _
winnerlee 发表于 2010-4-28 21:33
w# c) Y+ h% M" |4 H. s

登录/注册后可看大图

不好意思不懂日文

zhaomxian · 发表于 2010-4-29 18:50:29

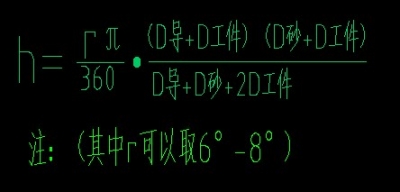

中心高计算公式

与大家共勉

zhaomxian · 发表于 2010-4-29 18:56:17

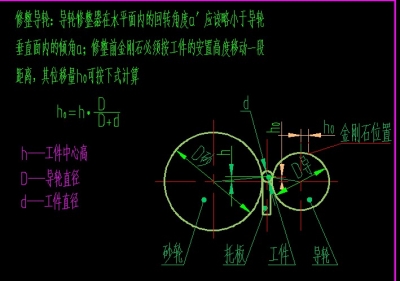

$T5]_NC@479JB{C[`7O3$R9D.jpg$ 请高手指教

磨业奋斗着 · 发表于 2010-5-9 12:34:00

:loveliness: 我终于找到组织了。

tao82qiang · 发表于 2010-5-9 20:58:51

进来看到好象熟人了，

磨业奋斗着 · 发表于 2010-5-10 18:37:56

高手啊不错不错

jianshin · 发表于 2010-5-15 21:23:35

楼主的图片比千言万语还要明朗啊呵呵

todayis · 发表于 2010-5-17 20:20:20

学习了，我终于明白了，呵呵

360856452 · 发表于 2010-5-18 11:23:08

很感谢啊，学了不少

752412980 · 发表于 2010-5-18 18:17:13

呵呵。。。。。今天我还在研究这个问题，没想到在这里就解决了。谢谢
