楼主: 销销磨工

[求助] 关于双斜面接R修砂轮方法

  [复制链接]
 楼主| 发表于 2013-11-20 22:19:14 | 显示全部楼层
有缘人 发表于 2013-11-20 12:26( x3 ^5 k: P) H7 J; I
这种砂轮2边不一样角度,分中是不对的。; L+ ~5 t: g9 g: z; u
我修过这样的砂轮。要算数的……
+ K  T- u6 B# U9 z1 m1 \3 {
为什么我们一直这样修就没问题呢

点评

这是按照我们是方法修出来的。。  详情 回复 发表于 2013-12-21 20:58
发表于 2013-11-21 16:54:02 | 显示全部楼层
不对,,,,,呵呵
2 u  G, m4 z& n( `! v
发表于 2013-11-21 22:42:18 | 显示全部楼层
很实用   谢谢 ; g* V. T/ N# {. ^0 J
发表于 2013-11-27 20:26:49 | 显示全部楼层
好好学习天天向上
发表于 2013-11-29 11:03:17 | 显示全部楼层
这个方法不行吧
发表于 2013-12-2 23:03:43 | 显示全部楼层
这样是不对的,两边角度不同,分中怎么可能是中心,
发表于 2013-12-14 09:57:38 来自手机 | 显示全部楼层
不对,试过,分钟之后貌似不在中心

点评

我们一直这样做就没不对过 你修不出来怎么能说人家的不对  详情 回复 发表于 2013-12-16 22:30
 楼主| 发表于 2013-12-16 22:30:42 | 显示全部楼层
xw520 发表于 2013-12-14 09:57
, l! V& ~) S* `; n5 u: e不对,试过,分钟之后貌似不在中心
% H& F4 R' {8 |6 C0 z7 _
6 @9 Z2 @8 S9 R" L% r9 D
我们一直这样做就没不对过 你修不出来怎么能说人家的不对
发表于 2013-12-19 21:34:27 | 显示全部楼层
虽然我没 试过,但根据之前看的视频来说,这种方法可能的确是不正确,因为没依据。我想让大家帮忙看看求助帖子里,,镶针双斜度接圆弧,,那个怎么做。大家给点意见呗。谢了。刚发两个小时。。
发表于 2013-12-21 17:52:51 | 显示全部楼层
角度不对,分中不知道能行不
 楼主| 发表于 2013-12-21 20:58:13 | 显示全部楼层
销销磨工 发表于 2013-11-20 22:19
3 Q! j7 S$ |$ U4 t: M6 f3 W为什么我们一直这样修就没问题呢
+ A7 [' }, ^6 T6 m2 O: S2 ^- i

8 K3 E" b6 s* s4 ~4 E这是按照我们是方法修出来的。。
发表于 2013-12-26 21:14:38 | 显示全部楼层
这种怎么弄呢
发表于 2013-12-26 21:15:48 | 显示全部楼层
底部斜度与侧面斜度之间有个R要怎么弄呢

点评

没弄明白你要表达的是什么。  详情 回复 发表于 2013-12-27 23:37
 楼主| 发表于 2013-12-27 23:37:09 | 显示全部楼层
就着么简单 发表于 2013-12-26 21:15
- B& E- c" g3 x底部斜度与侧面斜度之间有个R要怎么弄呢
- E( j/ \8 H2 r8 p4 x" U

( X6 y6 b8 _- c' c" B没弄明白你要表达的是什么。
发表于 2013-12-27 23:59:01 | 显示全部楼层

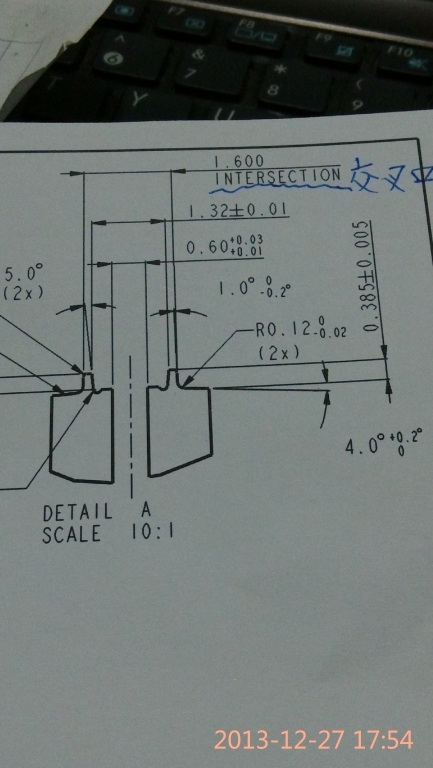

如图中的4度与1度间有个R0.12,这种怎么碰数打成型砂轮呢
' y5 O) A; {& r" D6 m3 e
发表于 2014-1-10 00:32:54 | 显示全部楼层

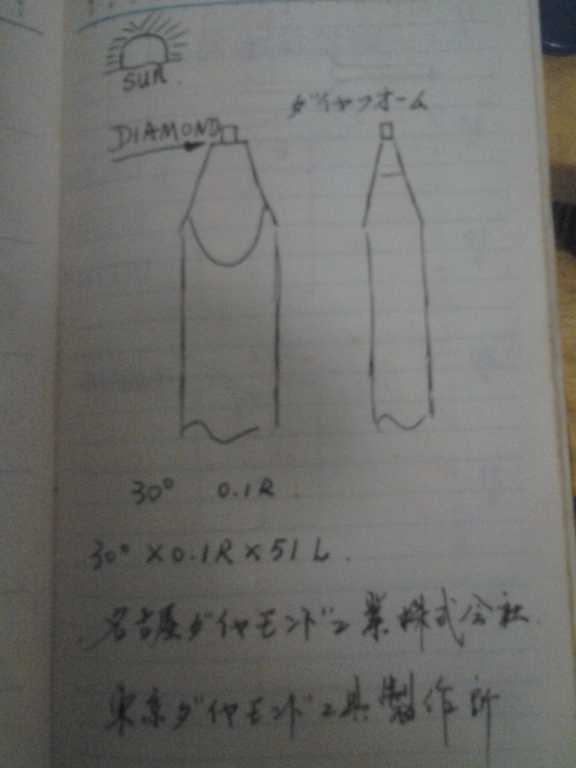

180砂轮先修砂轮两侧,后修R0.12之后修1度,4度,要检测,最主要的是如何找R与角度的接位,这是就是日本加工与中国加工技术不同的地方了,修RO.12就要这玩儿了
2014-01-10 00.29.17.jpg

点评

大哥请问您曾从事平磨吗? 现在国内的方法比您提到的方法要先进,避免了误差,更准确  详情 回复 发表于 2014-1-16 22:57
