发表于 2014-1-12 06:59:03 | 显示全部楼层 |阅读模式

马上注册，结交更多好友，享用更多功能，让你轻松玩转磨削论坛

您需要 登录 才可以下载或查看，没有账号？注册会员

×
本帖最后由 zt842235862 于 2014-1-12 07:22 编辑 ; X  H) x6 [4 Y0 E$ J+ P' Z  e# i
8 s/ [/ \5 p) w& Y9 E. J9 ^
0 u2 o9 Y( a$ B2 {9 s
最近无聊想做一个五角星试试! K& y' s: L( Z9 {
7 Q8 y3 \, k8 h% C* ^2 z6 {" ]; L

登录/注册后可看大图

2 S0 a5 V2 U, X# g# m. [

然后我看到这张图的公式: a1 x; i1 o/ x9 q% E* j  o
图一：
( a/ g' g2 ^- e- _

& x' G8 o! J( x5 |( A; I. _

登录/注册后可看大图

* X7 d/ A) ^7 o2 X- Z5 p我想能不能用此公式做出7 D$ E0 l( d( p0 q
图二：

! o2 J6 Z3 R" F3 I

登录/注册后可看大图
- v4 c% j* o! I9 k' I+ h* n' c: p
的效果

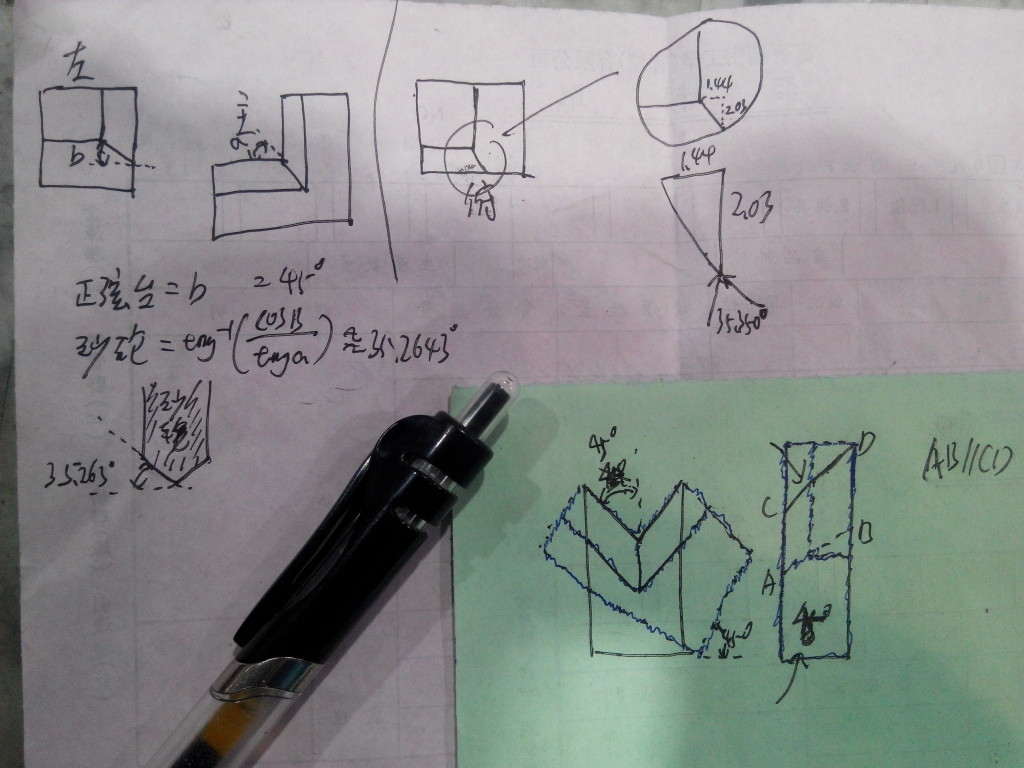

然后我弄了个草图
" h5 e) P4 ^/ M" {, _* ~- l草图一：
$ ]2 W2 t, j- T% c

6 |) B! }4 x# A" y( ]0 T

登录/注册后可看大图
% s" A% [5 e) o- f; y  q1 X9 x1 G$ N
上图右下角为我设想工件组做法

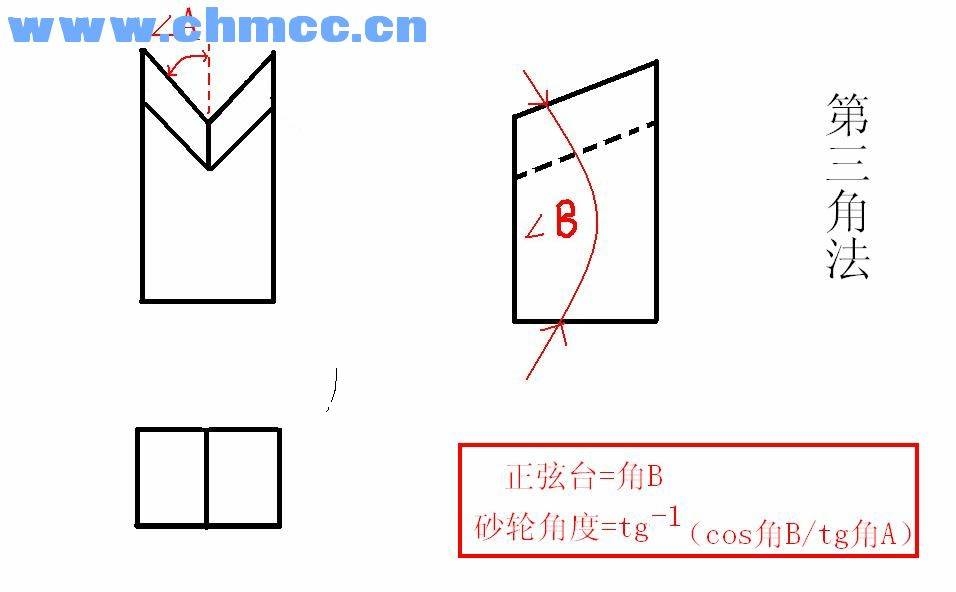

1 n9 R* l: w0 C  j" v: q. B7 w蓝线（图一）部分与黑线（图二）部分重合

AB∥CD 所以正弦台应该是45°

根据图一公式算出砂轮打 35.263°

  `" g8 p; X  q

登录/注册后可看大图

$ D' ]7 L3 |2 T: N0 l5 Y

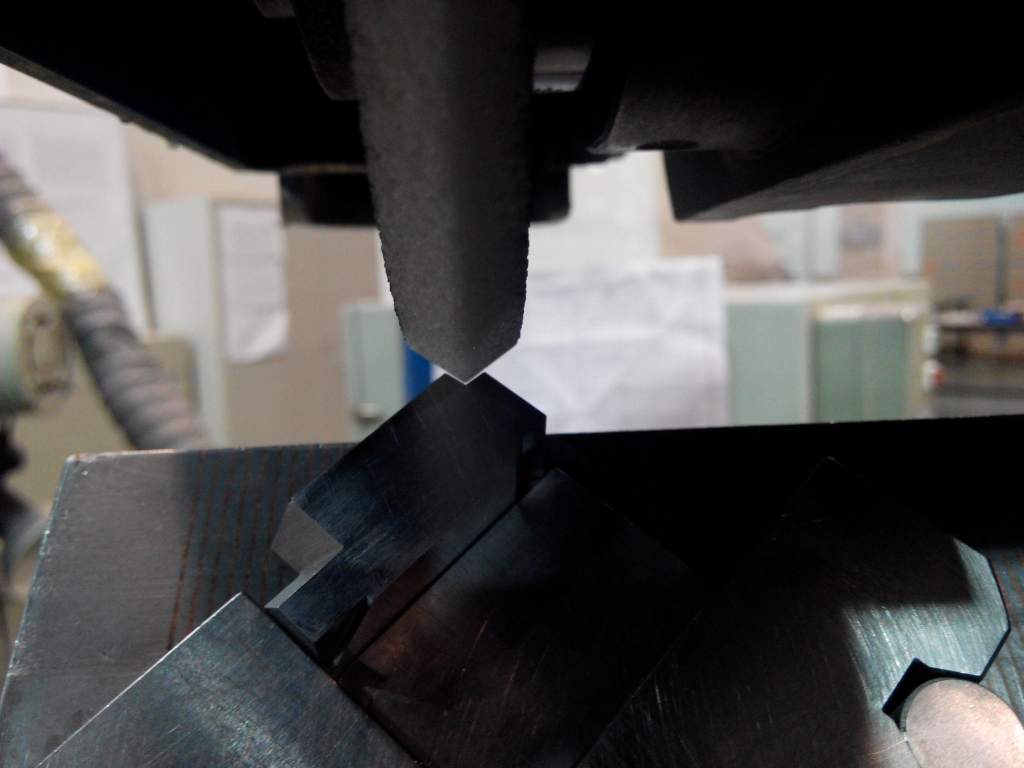

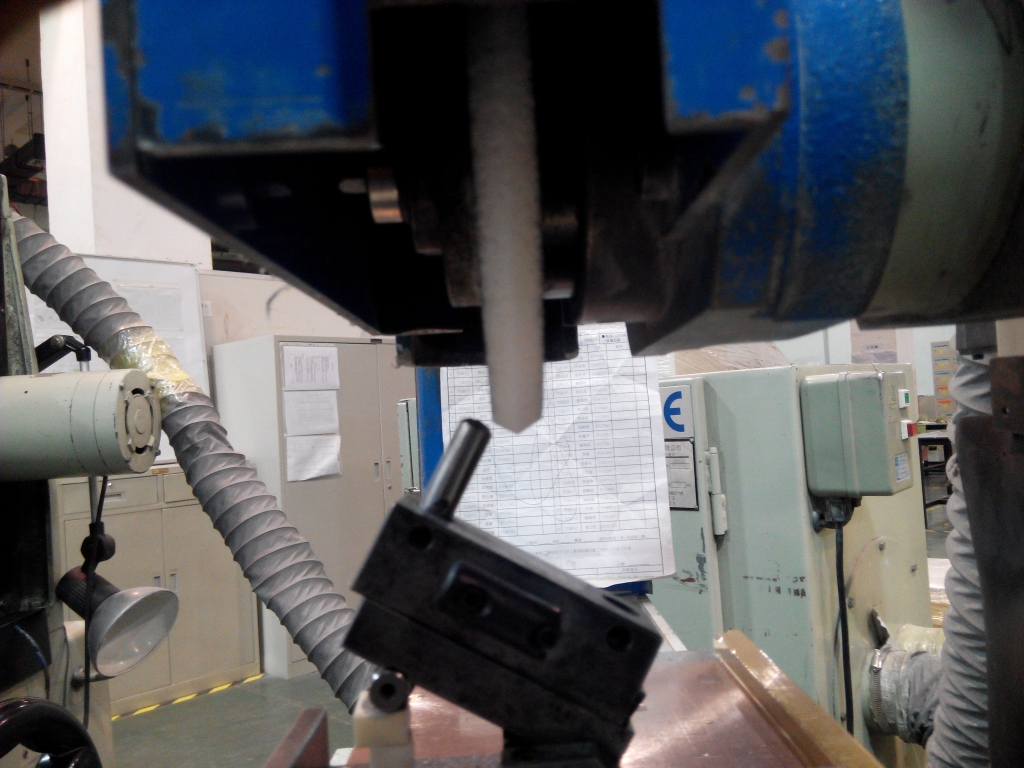

打完后上正弦台砂轮角度与工件开口角度以平台面为基准 重合
. I0 Q! M/ }! v9 y/ v4 G, Z+ O


- @3 H( U3 J0 E- p

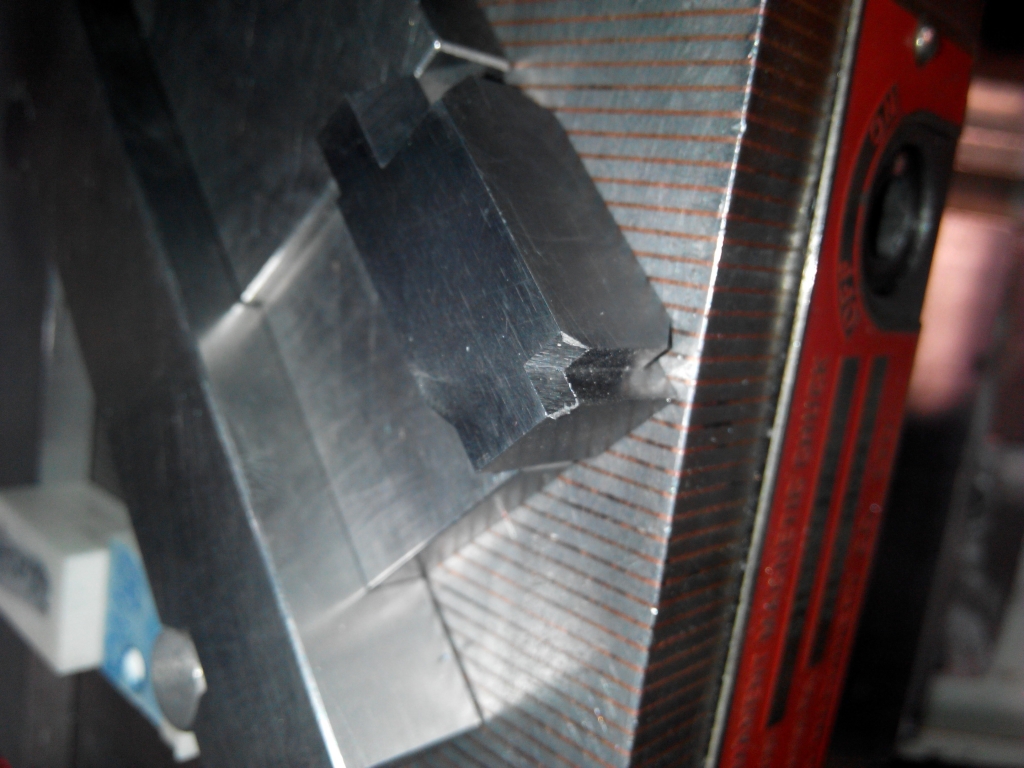

登录/注册后可看大图

等切完后6 @+ m8 j8 l- B( r6 ~( O

/ d& ^. H  @4 Y" {8 v# r$ V

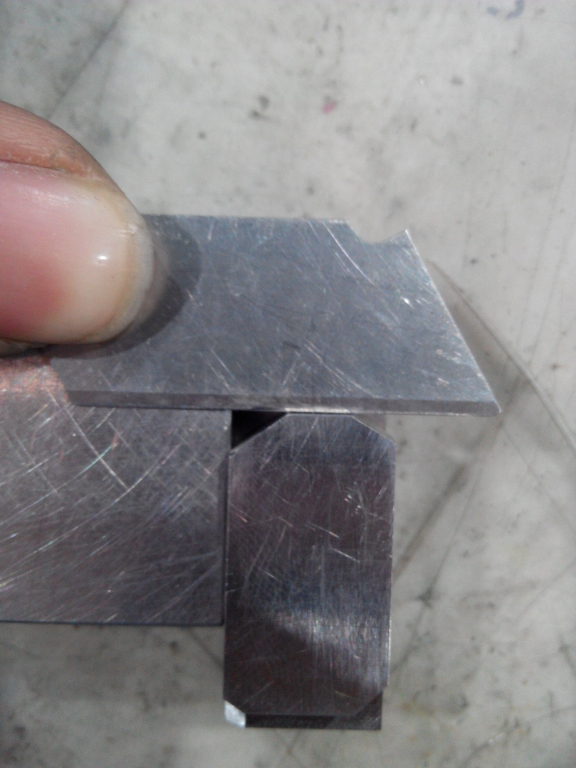

登录/注册后可看大图

大概测量( K% b" _* m. Q! W; r6 L
两个角度都不为45°( x6 o& V2 j% f

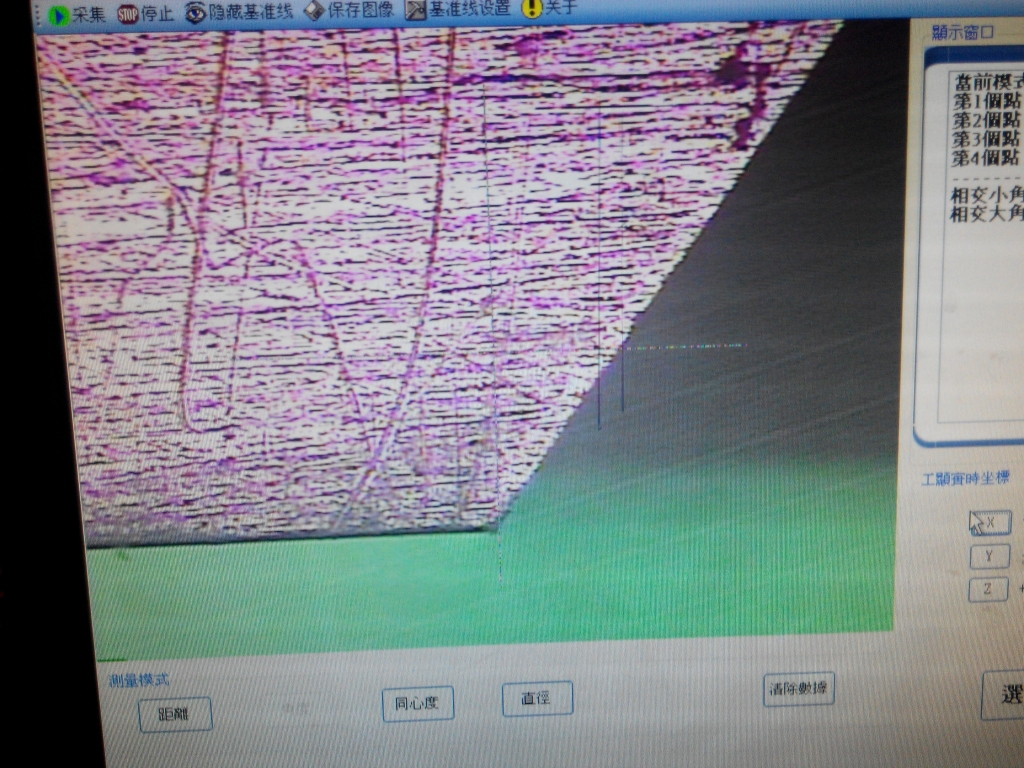

根据（草图一） 测量出三角形计算角度为 35.350°0 M9 C& _. C3 }3 t
考虑量具精度 认为角度为最开始砂轮打的35.263°

3 s' O- |; Q: K  p

登录/注册后可看大图
8 O! Q# X/ j' r7 r) p( H0 J, k

登录/注册后可看大图


( Q1 }$ y9 @% O

做到这 我就头大了 想不出问题出在哪里了


2 L* g% f. W! T; B& \# v0 a# V  x' }/ O6 T$ j/ w

我想问的是
, W3 e; n- A4 ~+ s1 {3 j' j

这样做的错误到底在哪里

我似乎进入到了什么误区里

还有

三向复合角如何计算

论坛三向复合角貌似讲解的貌似

只有一个帖子我还看晕了

V槽倒角是否就是三向复合角公式

因为不太理解原理所以也没法画图测点/ [1 z) i$ E1 v& y9 U6 @3 r8 ^


' V( J1 ^  a( n# e+ I9 O# F% O3 j
, S( a% G, x( C( w3 ?

: r. Q  T2 t) A
4 z1 r6 s5 m9 e  e; s

  • 6 |1 w3 s2 j5 T; R
更多图片 小图 大图
组图打开中，请稍候......
回复

使用道具 举报

发表于 2014-1-13 21:21:22 来自手机 | 显示全部楼层
zt842235862 发表于 2014-1-12 19:08  好主意啊(╯3╰)  来自安卓客户端
4 l# }* p: e4 N# p+ }

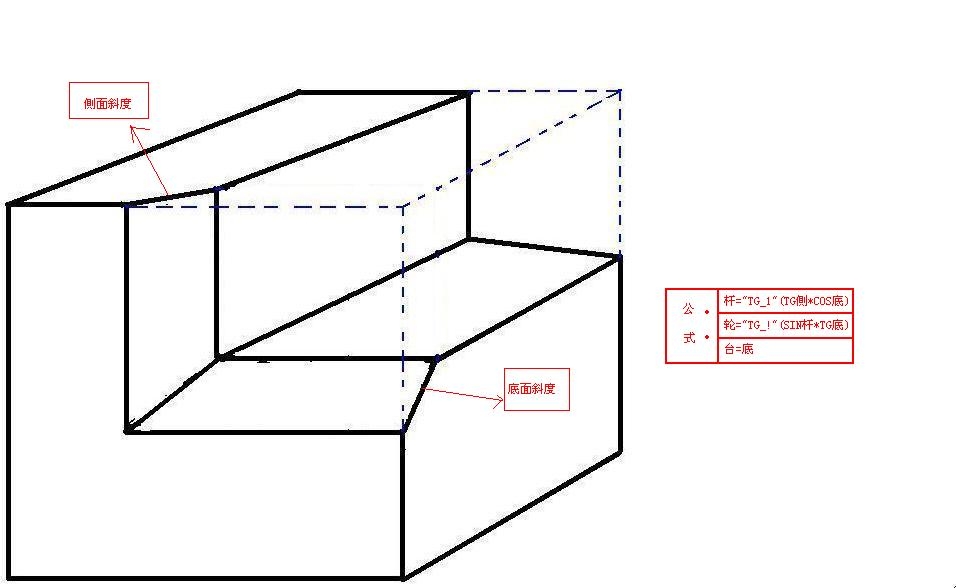

大概看了一下你的帖子大概了解了你的疑惑，假如你要加工1.jpg工件的话可能你草图也是一样的，就不能用1.5.jpg中的公式和方法去做因为你要加工的不是非90度角相交的复合斜度你两个斜度分别在xz,xy平面，zy平面是90度用这个方法有缺陷；然后看了你的草图发现一开始你就用了1.5.jpg中的加工方法使用了正弦台，其实那样做的出来但显然有缺陷:清角，接面，角度大了放不了档块打飞机各种麻烦都有即使是这样去正弦台摆b度和砂轮角度也是错误的，正弦杆角度没有提供 以后发帖要把问题理一遍看看别人是否能顺着你的思维走再确认发帖。你的问题出现在错误的理解和套用了公式。做复合斜度还要特别的思路吗？和普通做斜度思路一样，区别就是它不止朝前看到的正弦台斜度它还有朝下看到平台上的正弦杆斜度和朝左看到的砂轮斜度，所有复杂的东西都是由简单的东西组成的。具体步骤根据你做这个图纸的状况来看可能文字描述很难说清楚，先自己研究一阵实在不行可以找身边人或电话给坛友或鄙人都行。这玩意儿论坛已有公式都没用到高中的数学，就可能查表的那张表是出自某国企或私企因为个人认为可能是经过三角函数级数展开再由进计算机算出获得，我们普通人可能没那个功夫。再说了用初中知识搞搞比查表错误率要低吧，我觉得比查表先进可靠方便…
回复 支持 反对

使用道具 举报

发表于 2014-1-13 18:21:32 | 显示全部楼层

5 u. D$ F! c6 }: j0 G9 P8 W 555555555555.jpg
' [( g3 l. Z" O7 j  @$ m% y9 Y1 k/ b0 V4 S# `6 w" |" {
有时间我也磨一个
5 B4 |: q2 Q5 E% E) ?% ?9 w, v
6 F: O4 E3 @# n" j/ Q方法我说一下* F5 E' Y. j& r5 o
; \% A2 B  u; U6 {8 \  }
拿根圆棒装冲子机8 I' L" [+ f$ ]9 D6 w9 A: P4 J) F$ [
0 E& P; w, H( [7 z4 M5 i9 v7 @# G
要转5下才可以磨完
5 A  I* p$ s! T
# I+ _) H4 |6 C0 |& n( i8 N( m& S每下转72度
5 y+ h5 z* L7 z" V. q
0 M: }0 U0 v. ^! ?3 y- O, M冲子机要放在斜度磁台上面; z% _2 a/ q, Q
# b. T8 [+ ?/ I7 o9 K9 m" F
要磨的更像五角星的话就要垫高点
4 L' Y9 o+ N0 i6 W% @+ i( S& O( N& Y. ]4 {: }  G- s
就垫45度好了: U+ R: h) Z5 E0 K+ I& W* ^

  R$ B, q, ?$ W0 {( g$ s% b再高点就不好垫了' K3 f& |, U! y0 J

. C8 T+ Q( A% T0 ]砂轮2边打27度- |: Q4 ~. E- M0 `
; W; `: M" J; ^  I0 n9 `
然后就开始磨/ g0 i  y2 ]# w& \* O8 Y. H* J

5 N1 N& c# z8 N- J) M5 q# f- ^每次的下刀量必须一样
- C8 M) s# _3 h
! B3 R6 r2 L5 u1 M磨完以后看起来根本不像五角星
! Q- b+ X% O1 f, P7 s! t8 e, d! o7 p, F9 }+ P+ p/ D( `
现在最关键的时刻来了
6 d. Q; H! q1 W* S& b
- n6 B/ {! g+ d% {7 K你必须切下来（不好切的）7 q, q8 L3 D. s  Y/ f

4 m/ w4 ~9 V4 x/ Z& G; x. A% w容易切坏- B  K& o1 G9 a! I; Z# a

: F! j2 V1 m  r$ ~7 Y  L7 f" V要以五角星尖点的位置切
- e+ k) U8 I; [- _8 @2 c: m2 Y4 {+ a* N
最好线割来切断& K5 k* r1 \: w9 Y% S
+ z2 }% {& ~/ |& u7 E, ^3 b, l: A. s
切的好，看起来每条线很直的( b, t. G- y$ {$ ?
9 ~& |" p. c: g3 A& z2 e
不会的话就按我的方法做（各种角度不能变）) E: n8 l( q0 o# }
5 J& m) M; v+ Q$ Y
会的话，斜度磁台自己定角度，砂轮上的角度自己算
( D1 r7 ?  G/ v& U" J) t( \( l* H$ F0 w. S

1 N' X! O0 y* _" _" R图纸画的不是很形象，别喷我
( Q+ p# j# U3 y- L* W, h) r
回复 支持 反对

使用道具 举报

发表于 2014-1-12 12:49:01 | 显示全部楼层
我告诉你一个领悟的方法' i% i8 W& K, f/ P" a6 K
5 ?" u# o0 r6 a) e6 x. g% u# G/ K' u
你拿一个已经磨好的V槽. `" B' N/ k8 r# v! S* g
) F& t% `" p* e1 R) O. _
比喻说是45度的3 H- ^- k: S6 ]- p
9 o5 D" A8 Y) o0 i
你正面看就是45度  中间的深度你自己测量（这个非常重要）
: A  Y+ ]. N/ \- Z3 g1 ~2 f; Q9 W" J" d; a
然后你随便放个斜度
* ~/ E( N7 f. N8 ~! G$ `9 p  T6 n5 X9 `* C/ U4 i
你再次看它的深度和角度是不是变了（就好比说有时候看月亮是圆的，有时候不圆）4 R: T7 a+ B- d4 X9 `

/ d7 z2 q# v3 O, g# E3 m. V% a8 y然后你要计算出变化后的斜度是多少
4 ^/ t9 \  Q+ r: ?2 o6 Y! L( O0 g
比喻说一开始的深度是2.0
! V+ G1 H/ a  n/ }2 `) g6 ?* h: q+ j! s; e$ M0 @+ W9 `3 P! i# D
你放了30度以后就变成了1.0# ]0 @1 s% O/ a9 K# `4 C, T

+ k% ]' T( [' v& F7 y知道了深度和宽度) Y- B( T$ L. X( _
* Z2 q! E& B/ E9 `
就可以算出变化后的角度（也就是你在砂轮上要打的角度）
$ A; d: g) g" T3 S3 K- y/ M4 B) w# ?$ u* m
说的太多你可能不能马上理解4 _' }& a! ^; t; \; N6 Z
1 f4 Q3 E9 {" c5 }! S2 {
你实验下就好了

点评

zt842235862
似乎明白了些 又不太清楚 有机会试切下试一下吧 哎 年前都白班了 领导都在不敢玩这个了(>﹏  详情 回复 发表于 2014-1-12 17:34
回复 支持 反对

使用道具 举报

 楼主| 发表于 2014-1-12 07:17:15 | 显示全部楼层
本帖最后由 zt842235862 于 2014-1-12 07:43 编辑
' ~% @! }1 ^$ N3 ^5 D- r
/ {# S' u1 Q. a/ q& y3 B召唤 狂人师傅 @金属狂人' p% i7 c* B: |& N9 S2 y* B

# `9 c3 I! E4 w  R$ a! `这个我会做
# J3 K2 F2 r1 ]8 ^- I9 m/ J

登录/注册后可看大图

! B$ ?* u% u3 o( U( Z想学非90°角的做法 3 G- t) w  K& N& l- E
还有做复合角一般的思路是什么{:soso_e153:}
# {8 @" L1 f9 i5 z

点评

justorys
你以为他是游戏中的宝宝啊。还召唤，，，  详情 回复 发表于 2014-10-26 08:03
回复 支持 反对

使用道具 举报

 楼主| 发表于 2014-1-12 17:34:39 来自手机 | 显示全部楼层
弹指年华 发表于 2014-1-12 12:49: k  U( _8 H, H
我告诉你一个领悟的方法- X3 ~* H/ f0 z+ ~1 u0 D( y: X) X$ ^# W
: y! a: A4 j' E* z( y8 @  F3 J2 r
你拿一个已经磨好的V槽: i4 D/ e: O$ p5 v1 I& X' o! y

9 C/ ?- b. h  |% p  B# w似乎明白了些 又不太清楚  有机会试切下试一下吧  哎 年前都白班了 领导都在不敢玩这个了(>﹏<)

点评

yangjeig
拿个碳片随时可以玩，一刀拉过去~领导知道个屁啊！ 拿去投个影验证一下 领导要是跟着你他不累挂了？  详情 回复 发表于 2014-1-12 18:39
回复 支持 反对

使用道具 举报

发表于 2014-1-12 18:39:40 | 显示全部楼层
zt842235862 发表于 2014-1-12 17:342 O' j. @. R7 e, {( x1 L2 Z( O; c
似乎明白了些 又不太清楚  有机会试切下试一下吧  哎 年前都白班了 领导都在不敢玩这个了(>﹏

& G2 |, c9 c# j0 [4 I1 t
. u- G3 v9 d% H                 拿个碳片随时可以玩，一刀拉过去~领导知道个屁啊！
3 ?, A- P  g/ c7 |           拿去投个影验证一下 领导要是跟着你他不累挂了？ . [4 t2 M9 \; q; l' M
回复 支持 反对

使用道具 举报

发表于 2014-1-12 18:45:05 | 显示全部楼层
或者 拿两个长宽高都差不多的斜度档块吸平台上胶水一粘打个斜度对个刀就验证结果了

点评

弹指年华
用电脑验证好不好  详情 回复 发表于 2014-1-12 22:26
回复 支持 反对

使用道具 举报

 楼主| 发表于 2014-1-12 19:08:00 | 显示全部楼层
yangjeig发表于2014-01-12 18:39:40
; N8 U% g$ O# n" W! o% Y) z/ r3 W

登录/注册后可看大图
& w- ^( s( W# f9 {! \1 f+ w
/ o2 y& O5 V1 C9 A$ b

( j! d/ C+ E* C8 K0 \
* y8 A+ U6 \. c( [& q  T                 拿个碳片随时可以玩，一刀拉过去~领导知道个屁啊！" O3 [& r# o0 [% N, [0 q
           拿去投个影验证一下 领导要是跟着你他不累挂了？
好主意啊(╯3╰)- i# S1 W) r. j6 T; f' }
来自安卓客户端
回复 支持 反对

使用道具 举报

发表于 2014-1-12 20:40:02 | 显示全部楼层
可以做的，只是它不规则，不好留站角
回复 支持 反对

使用道具 举报

发表于 2014-1-12 22:26:14 | 显示全部楼层
yangjeig 发表于 2014-1-12 18:45
# o5 [; K7 \. \, I, K! T' W4 M$ @或者 拿两个长宽高都差不多的斜度档块吸平台上胶水一粘打个斜度对个刀就验证结果了
+ `2 W" O7 C1 Y8 b/ c
用电脑验证好不好( C7 H3 n6 G2 [

点评

yangjeig
呵呵…  详情 回复 发表于 2014-1-13 11:38
回复 支持 反对

使用道具 举报

发表于 2014-1-13 11:38:09 来自手机 | 显示全部楼层
弹指年华 发表于 2014-1-12 22:26  用电脑验证好不好

6 s" D' v# A- ?+ K+ g2 t8 F" T呵呵…
回复 支持 反对

使用道具 举报

发表于 2014-1-13 13:26:21 | 显示全部楼层
这复合角一通则百通。只要你会算了。不管什么种类。什么公式你看到图纸心里就知道怎么做了。看你高中几何应该学的不错。怎么不能消化。
回复 支持 反对

使用道具 举报

 楼主| 发表于 2014-1-13 17:20:53 | 显示全部楼层
魔界幽灵发表于2014-01-13 13:26:21
: [' X+ I  ?# X5 H) s  _

登录/注册后可看大图
# F' m/ Q' |* ~# [9 w" I
这复合角一通则百通。只要你会算了。不管什么种类。什么公式你看到图纸心里就知道怎么做了。看你高中几何应该学的不错。怎么不能消化。
思维误区  再加上 高中数学学的不咋地
! z4 _. I2 L+ x8 t  L

登录/注册后可看大图
4 [% x8 H! ]" w/ }
来自安卓客户端
回复 支持 反对

使用道具 举报

 楼主| 发表于 2014-1-13 19:09:15 | 显示全部楼层
弹指年华发表于2014-01-13 18:21:32
3 Q' Z1 x+ Y0 M

登录/注册后可看大图

) f! W+ a& ~5 N1 A7 u% W% R6 g! n" u2 F9 \
; a! o- ~: f+ J/ x3 }- E2 m

+ H4 h# d4 @  M1 B7 \& q6 ?有时间我也磨一个
: p. r; X: V7 m! W" w. `
: L+ u8 I3 i5 [方法我说一下
! D7 h. r2 D4 J0 b, ]6 }' u5 a) S
# n! k. x) }2 f拿根圆棒装冲子机
% w/ A* R6 n7 t# o) X
, s+ g+ ^9 ^( l% A$ w要转5下才可以磨完+ f% ?& H) g) q- O9 m

+ k+ d. ]) n7 j  D2 a每下转72度2 x" ]) s) K  m

/ [* G3 H1 i- V# G6 F; E. d2 K冲子机要放在斜度磁台上面
$ @! P% H9 d* M3 E" g- w( l7 L  h# |. K4 g+ e
要磨的更像五角星的话就要垫高点2 h% q3 B4 [' K5 s2 z# b
4 N; b+ P! J) [. z7 X" @  U  L
就垫45度好了
  t  C1 X; l* O5 s
& s1 j2 [1 q7 B1 q: h3 A再高点就不好垫了
7 q1 u' ~& a" }" i/ J) G+ r3 `4 o# b0 }/ w. E
砂轮2边打27度
6 c, g' P( C) j5 b( x8 e$ D
; X0 b( h, J& r然后就开始磨
3 b+ b6 V, i5 f# U- R6 x, i- G4 \, t* h) s5 v6 L, r
每次的下刀量必须一样
1 w8 y+ B) X! Z: [# v* T: D4 C9 M2 s6 H! n4 _/ q- Z  Y
磨完以后看起来根本不像五角星
2 M+ J+ [' a! u& V- t7 _5 A& X
) ?4 g4 s& Y) i' E现在最关键的时刻来了
4 r8 Y. _. C' E
( G9 i% p- c) V" y# [" {8 \' j你必须切下来（不好切的）
' Y' o& V. ?# c- ]: f) K% a) o! {- R8 s3 L, ~" r
容易切坏
9 T1 o- i" B8 O/ V
. H) S7 o7 Y6 c要以五角星尖点的位置切
% N' `9 W4 ?! ~* t4 C. N( m" _" |. l& e+ x7 K- Z" K" G  T
最好线割来切断+ M0 W& R9 a" _2 p# f
5 f5 Z9 X; y2 A9 S1 ~, r7 |
切的好，看起来每条线很直的
. W" D/ c$ Q) Z
) Y0 h$ g3 F3 y3 h7 |$ ]9 o+ T  W不会的话就按我的方法做（各种角度不能变）
0 J, [' R& \5 R1 I* t7 p
( n1 Q" B* D8 |4 [8 Y1 U9 c会的话，斜度磁台自己定角度，砂轮上的角度自己算/ t' t( ~6 h: ~& `# \: Q5 v
9 r& m+ ?! |- M- ?) g0 E; f8 C
8 Y4 M1 ^. N0 v  |
图纸画的不是很形象，别喷我
我想知道的是为什么打27度  计算方法 是什么

& H) y$ I; T+ b5 Z+ `+ Z6 }
登录/注册后可看大图

; j+ S8 l! A7 Z1 |画图我一直不怎么样的

5 A5 m/ q: m* u: U  B5 o% @4 Y( }9 O
登录/注册后可看大图
5 c' h! _2 W$ u9 U% S9 H
来自安卓客户端
回复 支持 反对

使用道具 举报

qshnfj
发表于 2014-1-13 21:29:22 | 显示全部楼层
随意的做一个五角星并不难，如果要按图纸尺寸要求、甚至有公差限制，那么还有点讲究，这就要求扳度的准确和分度的精确了，你先设定一个五角星试试。+ _1 x7 W, G* s0 z0 n9 P
回复 支持 反对

使用道具 举报
